申请日2017.08.22
公开(公告)日2018.05.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种水处理用钢筋混凝土反应池，包括池体、顶盖、水泵、臭氧发生器、栅格、滤网、限位凸起、提手、滤油层、活性炭吸附层、耐污防腐层和单向阀，所述顶盖外侧覆盖有耐污防腐层，所述水管一侧贯穿单向阀连接臭氧发生器，所述池体内壁一侧设置有阶梯，所述阶梯下侧安装有栅格，所述栅格底端外侧安装有限位凸起，所述滤网下侧安装有滤油层，所述纳米薄膜层下侧安装有活性炭吸附层，本实用新型结构科学合理，使用方便，设置可拆卸的过滤层，有利于过滤层的更换和保养，设置限位凸起，可支撑过滤层，设置斗状的栅格，可过滤完杂物后让水由四周落下，设置活性炭和臭氧发生器，有利于对水进行消毒杀菌。
权利要求书

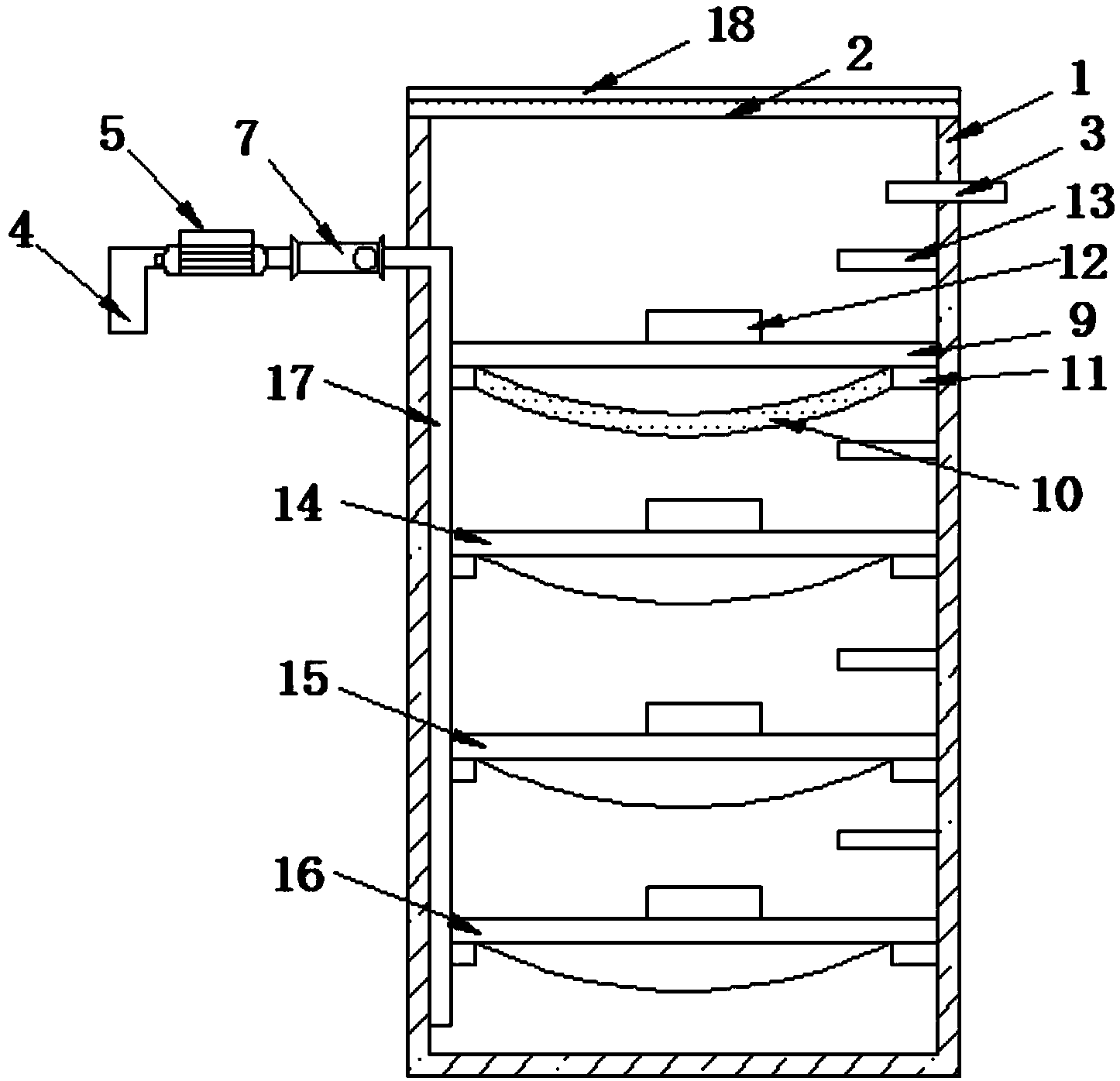

1.一种水处理用钢筋混凝土反应池，包括池体(1)、顶盖(2)、进水口(3)、出水口(4)、水泵(5)、第一开关(6)、臭氧发生器(7)、第二开关(8)、栅格(9)、滤网(10)、限位凸起(11)、提手(12)、阶梯(13)、滤油层(14)、纳米薄膜层(15)、活性炭吸附层(16)、水管(17)、耐污防腐层(18)、输氧管(19)和单向阀(20)，其特征在于：所述池体(1)顶端安装有顶盖(2)，所述顶盖(2)外侧覆盖有耐污防腐层(18)，所述池体(1)一侧设置有进水口(3)，所述池体(1)另一侧安装有水管(17)，所述水管(17)一侧贯穿单向阀(20)连接臭氧发生器(7)，所述臭氧发生器(7)一侧设置有第二开关(8)，所述水管(17)一侧设置有水泵(5)，所述水泵(5)一侧设置有第一开关(6)，所述水管(17)另一端设置有出水口(4)，所述池体(1)内壁一侧设置有阶梯(13)，所述阶梯(13)下侧安装有栅格(9)，所述栅格(9)顶端外侧安装有提手(12)，所述栅格(9)底端安装有滤网(10)，所述栅格(9)底端外侧安装有限位凸起(11)，所述滤网(10)下侧安装有滤油层(14)，所述滤油层(14)下侧安装有纳米薄膜层(15)，所述纳米薄膜层(15)下侧安装有活性炭吸附层(16)，所述第一开关(6)电性连接水泵(5)的输入端，所述第二开关(8)电性连接臭氧发生器(7)的输入端。
2.根据权利要求1所述的一种水处理用钢筋混凝土反应池，其特征在于：所述栅格(9)和滤油层(14)均设为斗状。
3.根据权利要求1所述的一种水处理用钢筋混凝土反应池，其特征在于：所述栅格(9)为圆形结构。
4.根据权利要求1所述的一种水 处理用钢筋混凝土反应池，其特征在于：所述阶梯(13)的数量至少设有5个。
5.根据权利要求1所述的一种水处理用钢筋混凝土反应池，其特征在于：所述活性炭吸附层(16)的一侧设有卡扣。
说明书
一种水处理用钢筋混凝土反应池
技术领域
本实用新型涉及水处理技术领域，具体为一种水处理用钢筋混凝土反应池。
背景技术
水处理的方式包括物理处理和化学处理，人类进行水处理的方式已经有多年历史，最古老的方法应该是在水中加入明矾，通过吸附杂质来过滤。
但是目前市场上的水处理池结构复杂，不适用于家庭处理生活污水，没有设置过滤层，不便于过滤层的更换和保养，没有设置限位凸起，不能支撑过滤层，没有设置斗状的栅格，不能过滤完杂物后让水由四周落下，没有设置活性炭和臭氧发生器，不能对水进行消毒杀菌。
实用新型内容
本实用新型提供一种水处理用钢筋混凝土反应池，可以有效解决上述背景技术中提出没有设置过滤层，不便于过滤层的更换和保养，没有设置限位凸起，不能支撑过滤层，没有设置斗状的栅格，不能过滤完杂物后让水由四周落下，没有设置活性炭和臭氧发生器，不能对水进行消毒杀菌的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理用钢筋混凝土反应池，包括池体、顶盖、进水口、出水口、水泵、第一开关、臭氧发生器、第二开关、栅格、滤网、限位凸起、提手、阶梯、滤油层、纳米薄膜层、活性炭吸附层、水管、耐污防腐层、输氧管和单向阀，所述池体顶端安装有顶盖，所述顶盖外侧覆盖有耐污防腐层，所述池体一侧设置有进水口，所述池体另一侧安装有水管，所述水管一侧贯穿单向阀连接臭氧发生器，所述臭氧发生器一侧设置有第二开关，所述水管一侧设置有水泵，所述水泵一侧设置有第一开关，所述水管另一端设置有出水口，所述池体内壁一侧设置有阶梯，所述阶梯下侧安装有栅格，所述栅格顶端外侧安装有提手，所述栅格底端安装有滤网，所述栅格底端外侧安装有限位凸起，所述滤网下侧安装有滤油层，所述滤油层下侧安装有纳米薄膜层，所述纳米薄膜层下侧安装有活性炭吸附层，所述第一开关电性连接水泵的输入端，所述第二开关电性连接臭氧发生器的输入端。
优选的，所述栅格和滤油层均设为斗状。
优选的，所述栅格为圆形结构。
优选的，所述阶梯的数量至少设有5个。
优选的，所述活性炭吸附层的一侧设有卡扣。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，设置了可拆卸的过滤层，有利于过滤层的更换和保养，设置了限位凸起，可以支撑过滤层，设置了斗状的栅格，可以过滤完杂物后让水由四周落下，设置了活性炭和臭氧发生器，有利于对水进行消毒杀菌。
