申请日2018.12.19
公开(公告)日2019.02.19
IPC分类号C02F1/00; B01D35/01
摘要
本发明提供了一种储水装置、水处理系统及其控制方法，所述水处理系统包括原水流路、净化流路、取水流路和储水装置，所述储水装置用于储存净化流路净化处理的净化水，所述取水流路能够通过所述储水装置取水，所述储水装置包括储水部和换气部，所述储水部形成储水空间，所述换气部形成能够连通所述储水空间与所述储水装置外部空间的通道，所述换气部还包括开关，所述开关用于打开和关闭所述通道。在储水装置上设置换气部，有利于所述储水装置的进出水顺利进行，并且所述换气部还包括开关，所述通道在不使用时将所述开关关闭，延长了所述换气部的使用寿命。
权利要求书

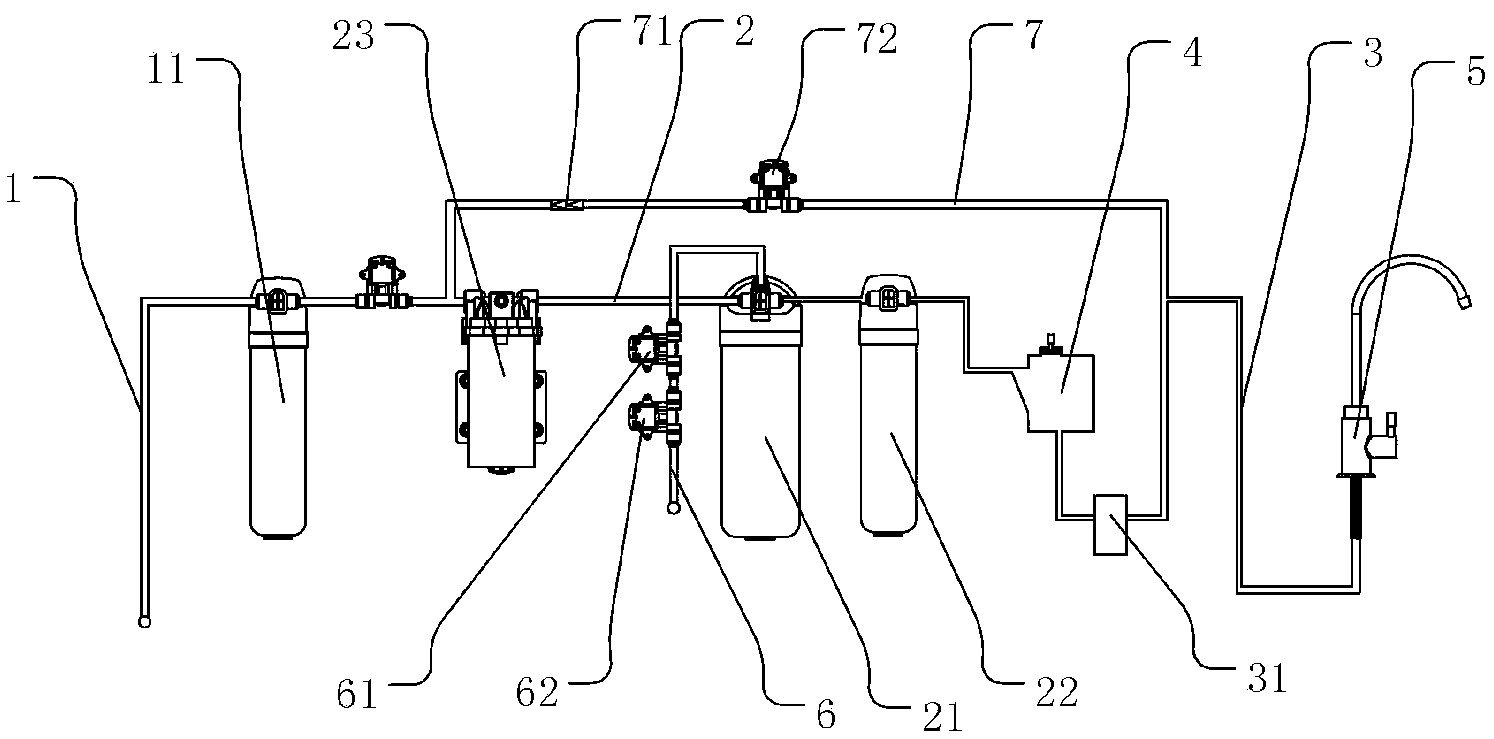

1.一种水处理系统，其特征在于，包括原水流路(1)、净化流路(2)、取水流路(3)和储水装置(4)，所述储水装置(4)用于储存净化流路(2)净化处理的净化水，所述取水流路(3)能够通过所述储水装置(4)取水，所述储水装置(4)包括储水部(41)和换气部(42)，所述储水部(41)形成储水空间，所述换气部(42)形成能够连通所述储水空间与所述储水装置(4)外部空间的通道，所述换气部(42)还包括开关(422)，所述开关(422)用于打开和关闭所述通道。
2.根据权利要求1所述的水处理系统，其特征在于，所述通道内设置有过滤结构(421)。
3.根据权利要求2所述的水处理系统，其特征在于，所述过滤结构(421)包括聚四氟乙烯气体过滤膜。
4.根据权利要求2所述的水处理系统，其特征在于，在所述通道的排气流路上，所述开关(422)设置在所述过滤结构(421)的下游侧。
5.根据权利要求1所述的水处理系统，其特征在于，所述开关(422)包括自动控制阀。
6.根据权利要求1所述的水处理系统，其特征在于，所述取水流路(3)上设置有流体驱动装置(31)。
7.根据权利要求1所述的水处理系统，其特征在于，所述净化流路上设置有第一过滤装置(21)，所述水处理系统还包括循环支路(7)，所述循环支路(7)的进水端与所述储水装置(4)连通，所述循环支路(7)的出水端接入所述净化流路(2)中且所述循环支路(7)的出水端位于所述第一过滤装置(21)的上游侧。
8.一种应用于如权利要求1至7之一所述的水处理系统的储水装置(4)，其特征在于，所述储水装置(4)包括储水部(41)和换气部(42)，所述储水部(41)形成储水空间，所述换气部(42)形成能够连通所述储水空间与所述储水装置(4)外部空间的通道，所述换气部(42)还包括开关(422)，所述开关(422)用于打开和关闭所述通道。
9.一种如权利要求1至7之一所述的水处理系统的控制方法，其特征在于，所述控制方法包括：
当所述储水装置(4)进水或出水时，控制所述开关(422)打开，
当所述储水装置(4)没有进出水时，控制所述开关(422)关闭。
10.根据权利要求9所述的控制方法，其特征在于，根据所述水处理系统的工作状态判断所述储水装置(4)的进出水状态，当所述水处理系统的净化流路(2)进行制水时，判定所述储水装置(4)进水，当所述水处理系统的取水流路(3)进行取水时，判定所述储水装置(4)出水。
说明书
储水装置、水处理系统及其控制方法
技术领域
本发明涉及水处理技术领域，具体涉及一种储水装置、水处理系统及其控制方法。
背景技术
传统小流量反渗透净水机制水速度较慢，不能满足用户大放水量的需求，因此都带有压力桶，但压力桶产生的背压降低了反渗透膜滤芯的制水效率，同时增大了用户安装时橱柜的占用空间。因此出现了储水装置内置式净水机，内置常压水箱净水机的常压水箱与大气是相通的，从而使得常压水箱的进出水压力与大气压力相符。但是净水机一般安装在厨房，油烟等污染物容易通过通气口进入常压水箱、污染水箱内储存的水源。因此现有的水箱设置有气体过滤装置，可以把进入水箱本体内的空气进行过滤，避免受污染的空气影响水箱本体内部的水源。但是由于厨房油烟大，气体过滤装置易被污染导致透气量下降，影响净水机终端出水流速。
发明内容
有鉴于此，本发明提供了一种储水装置、水处理系统及其控制方法，用于解决现有的储水装置中通气口处容易被污染的问题。
为达到上述目的，第一方面，本发明采用以下技术方案：
一种水处理系统，包括原水流路、净化流路、取水流路和储水装置，所述储水装置用于储存净化流路净化处理的净化水，所述取水流路能够通过所述储水装置取水，所述储水装置包括储水部和换气部，所述储水部形成储水空间，所述换气部形成能够连通所述储水空间与所述储水装置外部空间的通道，所述换气部还包括开关，所述开关用于打开和关闭所述通道。
优选地，所述通道内设置有过滤结构。
优选地，所述过滤结构包括聚四氟乙烯气体过滤膜。
优选地，在所述通道的排气流路上，所述开关设置在所述过滤结构的下游侧。
优选地，所述开关包括自动控制阀。
优选地，所述取水流路上设置有流体驱动装置。
优选地，所述净化流路上设置有第一过滤装置，所述水处理系统还包括循环支路，所述循环支路的进水端与所述储水装置连通，所述循环支路的出水端接入所述净化流路中且所述循环支路的出水端位于所述第一过滤装置的上游侧。
为达到上述目的，第二方面，本发明采用以下技术方案：
一种应用于如上所述的水处理系统的储水装置，所述储水装置包括储水部和换气部，所述储水部形成储水空间，所述换气部形成能够连通所述储水空间与所述储水装置外部空间的通道，所述换气部还包括开关，所述开关用于打开和关闭所述通道。
为达到上述目的，第三方面，本发明采用以下技术方案：
一种如上所述的水处理系统的控制方法，其特征在于，所述控制方法包括：
当所述储水装置进水或出水时，控制所述开关打开，
当所述储水装置没有进出水时，控制所述开关关闭。
优选地，根据所述水处理系统的工作状态判断所述储水装置的进出水状态，当所述水处理系统的净化流路进行制水时，判定所述储水装置进水，当所述水处理系统的取水流路进行取水时，判定所述储水装置出水。
本申请提供的储水装置、水处理系统及其控制方法，在储水装置上设置有换气部，使得所述储水空间与所述储水装置外部空间的气压相同，有利于所述储水装置的进出水顺利进行，并且所述换气部还包括开关，所述通道在不使用时将所述开关关闭，减少了空气中的油烟等污染物对换气部的污染。
