申请日2018.11.26
公开(公告)日2019.02.22
IPC分类号C02F9/04
摘要
本发明公开了一种印染加工用箱式废水处理装置，包括底板、处理箱、和过滤板，所述处理箱内腔的底部固定连接有隔板，并且隔板顶部的一侧固定连接有防水箱，所述防水箱内腔的底部固定连接有第一电机，所述第一电机的输出轴通过联轴器固定连接有转动杆，涉及印染加工设备技术领域。该印染加工用废水处理装置，在过滤板对废水进行处理时，对过滤板的表面进行了很好的清洗，很好的避免了废水中的杂质对过滤板进行堵塞，保证了废水处理工作的进行正常进行，将废水和中和剂进行了充分的混合，保证了废水处理的质量，很大程度上提高了废水处理的效率，在需要对过滤板表面的杂质进行清理时，能非常方便的对过滤板进行拆卸。
权利要求书

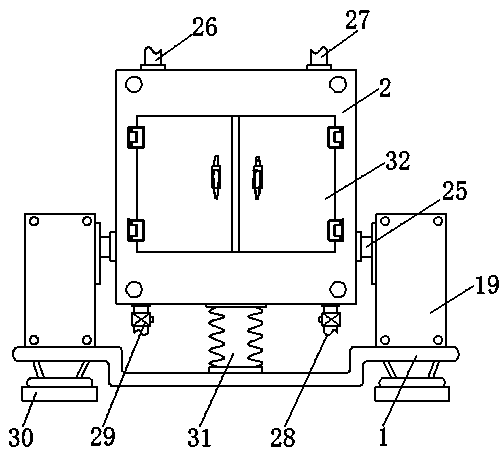

1.一种印染加工用箱式废水处理装置，包括底板(1)、处理箱(2)、和过滤板(3)等，其特征在于：所述处理箱(2)内腔的底部固定连接有隔板(4)，并且隔板(4)顶部的一侧固定连接有防水箱(5)，所述防水箱(5)内腔的底部固定连接有第一电机(6)，所述第一电机(6)的输出轴通过联轴器固定连接有转动杆(7)，所述转动杆(7)远离第一电机(6)的一端贯穿防水箱(5)并延伸至防水箱(5)的外部，所述转动杆(7)延伸至防水箱(5)外部的一端固定连接有转动板(8)，所述转动板(8)底部的两侧均固定连接有连接杆(9)，并且连接杆(9)的底端固定连接有万向轮(10)，所述隔板(4)的顶部开设有与万向轮(10)相配合使用的圆弧槽(11)，所述处理箱(2)的内壁固定连接有与过滤板(3)相配合使用的支撑板(12)，所述转动板(8)顶部的两侧均固定连接有螺纹筒(13)，并且螺纹筒(13)的内部螺纹连接有螺丝杆(14)，所述螺丝杆(14)的顶端贯穿过滤板(3)并延伸至过滤板(3)的顶部，所述螺丝杆(14)延伸至过滤板(3)顶部的一端固定连接有转动块(15)，所述螺纹套(22)的另一侧固定连接有联动块(25)，所述联动块(25)的一侧贯穿活动室(19)并延伸至活动室(19)的外部，所述联动块(25)延伸至活动室(19)外部的一侧与处理箱(2)的一侧固定连接，所述活动室(19)的一侧开设有与联动块(25)相配合使用的开口(33)，所述底板(1)的顶部且位于两个活动室(19)之间固定连接有弹簧管(31)，并且弹簧管(31)的顶端与处理箱(2)的顶部固定连接，所述处理箱(2)的表面通过合页铰接有箱门(32)。
2.根据权利要求1所述的一种印染加工用箱式废水处理装置，其特征在于：所述处理箱(2)顶部的一侧连通有第一进液管(26)，所述处理箱(2)顶部的另一侧连通有第二进液管(27)。
3.根据权利要求1所述的一种印染加工用箱式废水处理装置，其特征在于：所述处理箱(2)底部的两侧均连通有出液管(28)，所述出液管(28)的表面固定连接有控制阀(29)，所述底板(1)底部的两侧均固定连接有底座(30)。
说明书
一种印染加工用箱式废水处理装置
技术领域
本发明涉及印染加工设备技术领域，具体为一种印染加工用废水处理装置。
背景技术
印染是对纺织物进行物理、化学处理过程的综合。例如在纺织物上增加花纹、图案，改变纺织物的颜色以及相关的前处理工艺等。通过使染料和纤维物之间发生物理或化学变化，将会使得纺织物具有一定色泽、光泽度。根据印染对象的不同，可以将印染过程分为棉纺织印染、麻纺织印染、毛纺织染整、丝绸印染等，在印染加工的过程中会产生印染废水，印染废水需要通过中和剂进行中和，再经过过滤，达到排放标准后才可以排放。
传统的印染加工用废水处理装置，在过滤板对废水进行处理时，没有对过滤板的表面清洗，从而没有很好的避免废水中的杂质对过滤板进行堵塞，没有很好的保证废水处理工作的进行正常进行，没有对处理箱进行来回的晃动，从而没有将废水和中和剂进行充分的混合，废水处理的质量不高，很大程度上降低了废水处理的效率，在需要对过滤板表面的杂质进行清理时，不能非常方便的对过滤板进行拆卸，使得操作人员在使用时不是十分的方便，在装置运行时，装置的内部结构不是十分的稳定，缩短了装置的使用寿命。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种印染加工用箱式废水处理装置，解决了印染加工用废水处理装置在工作时过滤板容易被堵塞，没有将废水和中和剂进行充分混合，处理效率不高，对过滤板拆卸不方便，装置在运行时内部结构不稳定的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种印染加工用废水处理装置，包括底板、处理箱、和过滤板，所述处理箱内腔的底部固定连接有隔板，并且隔板顶部的一侧固定连接有防水箱，所述防水箱内腔的底部固定连接有第一电机，所述第一电机的输出轴通过联轴器固定连接有转动杆，所述转动杆远离第一电机的一端贯穿防水箱并延伸至防水箱的外部，所述转动杆延伸至防水箱外部的一端固定连接有转动板，所述转动板底部的两侧均固定连接有连接杆，并且连接杆的底端固定连接有万向轮，所述隔板的顶部开设有与万向轮相配合使用的圆弧槽，所述处理箱的内壁固定连接有与过滤板相配合使用的支撑板，所述转动板顶部的两侧均固定连接有螺纹筒，并且螺纹筒的内部螺纹连接有螺丝杆，所述螺丝杆的顶端贯穿过滤板并延伸至过滤板的顶部，所述螺丝杆延伸至过滤板顶部的一端固定连接有转动块。
优选的，所述处理箱内腔顶部的一侧固定连接有电动伸缩杆，所述电动伸缩杆的底端固定连接有与过滤板相配合使用的毛刷板，所述毛刷板顶部的两侧均固定连接有第一弹簧，所述第一弹簧的顶端与处理箱内腔的顶部固定连接。
优选的，所述底板的顶部且位于处理箱的两侧均固定连接有活动室，所述活动室内腔的底部固定连接有第二电机，并且第二电机的输出轴通过联轴器固定连接有丝杆。
优选的，所述丝杆远离第二电机的一端通过轴承与活动室内腔的顶部转动连接，所述丝杆的表面螺纹连接有螺纹套，并且螺纹套的一侧固定连接有滑块，所述活动室的一侧固定连接与滑块相配合使用的滑槽板。
优选的，所述螺纹套的另一侧固定连接有联动块，所述联动块的一侧贯穿活动室并延伸至活动室的外部，所述联动块延伸至活动室外部的一侧与处理箱的一侧固定连接，所述活动室的一侧开设有与联动块相配合使用的开口。
优选的，所述处理箱顶部的一侧连通有第一进液管，所述处理箱顶部的另一侧连通有第二进液管。
优选的，所述处理箱底部的两侧均连通有出液管，所述出液管的表面固定连接有控制阀，所述底板底部的两侧均固定连接有底座。
优选的，所述底板的顶部且位于两个活动室之间固定连接有弹簧管，并且弹簧管的顶端与处理箱的顶部固定连接，所述处理箱的表面通过合页铰接有箱门。
(三)有益效果
本发明提供了一种印染加工用废水处理装置。具备以下有益效果：
(1)、该印染加工用废水处理装置，通过防水箱内腔的底部固定连接有第一电机，第一电机的输出轴通过联轴器固定连接有转动杆，转动杆远离第一电机的一端贯穿防水箱并延伸至防水箱的外部，转动杆延伸至防水箱外部的一端固定连接有转动板，处理箱内腔顶部的一侧固定连接有电动伸缩杆，电动伸缩杆的底端固定连接有与过滤板相配合使用的毛刷板，毛刷板顶部的两侧均固定连接有第一弹簧，第一弹簧的顶端与处理箱内腔的顶部固定连接，在过滤板对废水进行处理时，对过滤板的表面进行了很好的清洗，很好的避免了废水中的杂质对过滤板进行堵塞，保证了废水处理工作的进行正常进行。
(2)、该印染加工用废水处理装置，通过底板的顶部且位于处理箱的两侧均固定连接有活动室，活动室内腔的底部固定连接有第二电机，并且第二电机的输出轴通过联轴器固定连接有丝杆，螺纹套的另一侧固定连接有联动块，联动块的一侧贯穿活动室并延伸至活动室的外部，联动块延伸至活动室外部的一侧与处理箱的一侧固定连接，活动室的一侧开设有与联动块相配合使用的开口，对处理箱进行了来回的晃动，从而将废水和中和剂进行了充分的混合，保证了废水处理的质量，很大程度上提高了废水处理的效率。
(3)、该印染加工用废水处理装置，通过处理箱的内壁固定连接有与过滤板相配合使用的支撑板，转动板顶部的两侧均固定连接有螺纹筒，并且螺纹筒的内部螺纹连接有螺丝杆，螺丝杆的顶端贯穿过滤板并延伸至过滤板的顶部，螺丝杆延伸至过滤板顶部的一端固定连接有转动块，在需要对过滤板表面的杂质进行清理时，能非常方便的对过滤板进行拆卸，方便了操作人员的使用。
(4)、该印染加工用废水处理装置，通过丝杆远离第二电机的一端通过轴承与活动室内腔的顶部转动连接，丝杆的表面螺纹连接有螺纹套，并且螺纹套的一侧固定连接有滑块，活动室的一侧固定连接与滑块相配合使用的滑槽板，底板的顶部且位于两个活动室之间固定连接有弹簧管，并且弹簧管的顶端与处理箱的顶部固定连接，在装置运行时，装置的内部结构十分的稳定，延长了装置的使用寿命。
