申请日2018.11.26
公开(公告)日2019.02.22
IPC分类号C02F9/14
摘要
本发明公开了一种乡镇生活污水处理的A2/O生物反应池，它包括平流沉砂池、第一反应池、第二反应池、二相分离池、斜管沉淀池、接触消毒池、清水池、设备间，平流沉砂池、第一反应池、第二反应池、二相分离池、斜管沉淀池、接触消毒池、清水池依次连通，平流沉砂池内沿污水流经方向依次设置有粗格栅和细格栅，第一反应池内设置有搅拌器和潜污泵，所述潜污泵的出水口通过管道与第二反应池连通，第二反应池设置分别设有推流器、组合弹性填料、曝气装置，设备间内设置有鼓风机和加药器，鼓风机与曝气装置连通，加药器通过加药管与斜管沉淀池连通。本发明的一种乡镇生活污水处理的A2/O生物反应池，具有占地小、处理效果好、设备投资低，结构简单、稳定可靠的优点。
权利要求书

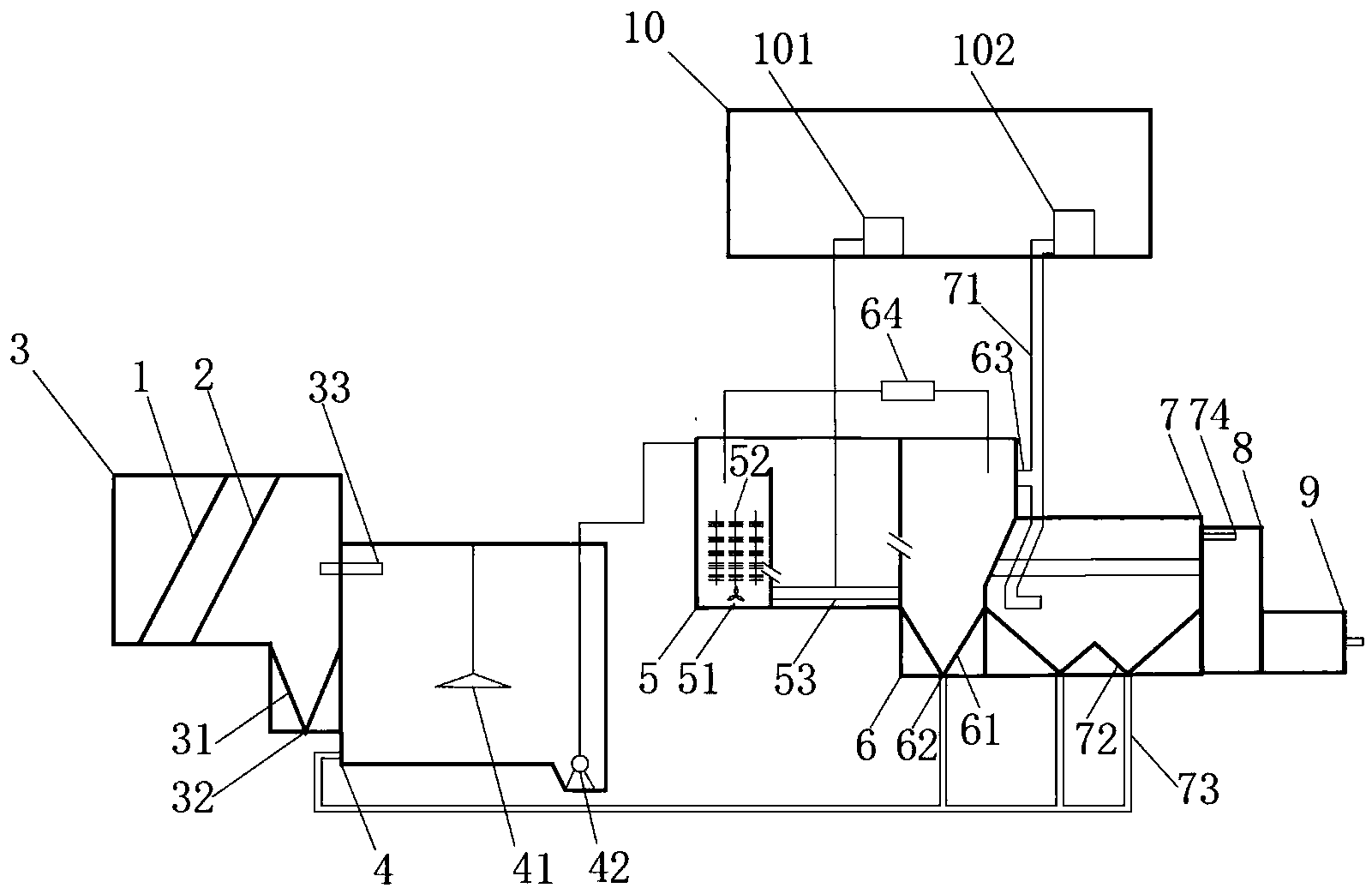

1.一种乡镇生活污水处理的A2/O生物反应池，其特征在于：它包括平流沉砂池(3)、第一反应池(4)、第二反应池(5)、二相分离池(6)、斜管沉淀池(7)、接触消毒池(8)、清水池(9)、设备间(10)，所述平流沉砂池(3)、第一反应池(4)、第二反应池(5)、二相分离池(6)、斜管沉淀池(7)、接触消毒池(8)、清水池(9)依次连通，所述平流沉砂池(3)内沿污水流经方向依次设置有粗格栅(1)和细格栅(2)，所述第一反应池(4)内设置有搅拌器(41)和潜污泵(42)，所述潜污泵(42)的出水口通过管道与第二反应池(5)连通，所述第二反应池(5)设置分别设有推流器(51)、组合弹性填料(52)、曝气装置(53)，所述设备间(10)内设置有鼓风机(101)和加药器(102)，所述鼓风机(101)与曝气装置(53)连通，所述加药器(102)通过加药管(71)与斜管沉淀池(7)连通。
2.根据权利要求1所述的一种乡镇生活污水处理的A2/O生物反应池，其特征在于：所述曝气装置(53)为曝气机。
3.根据权利要求1所述的一种乡镇生活污水处理的A2/O生物反应池，其特征在于：所述第二反应池(5)的侧面的中部与二相分离池(6)连通，所述二相分离池(6)的池体的上方设置有溢流口(63)，所述溢流口(63)与加药管(71)连通，所述二相分离池(6)的底部设置有V形的第一集泥斗(61)，所述第一集泥斗(61)的底部设置有排泥口(62)。
4.根据权利要求1所述的一种乡镇生活污水处理的A2/O生物反应池，其特征在于：所述斜管沉淀池(7)的底部设有W形的第二集泥斗(72)，所述第二集泥斗(72)的底部连接集泥管(73)，所述斜管沉淀池(7)靠近接触消毒池(8)的一侧设置有出水渠(74)。
5.根据权利要求1所述的一种乡镇生活污水处理的A2/O生物反应池，其特征在于：所述二相分离池(6)的顶部设置有回流管，所述回流管连接第二反应池(5)，所述回流管上设置有管道泵(64)。
6.根据权利要求1所述的一种乡镇生活污水处理的A2/O生物反应池，其特征在于：所述平流沉砂池(3)的底部设置有V形的凹槽(31)，所述凹槽(31)的底侧设置有出泥口(32)，所述平流沉砂池(3)的侧面设置有连接管(33)，所述连接管(33)与第一反应池(4)连接。
说明书
一种乡镇生活污水处理的A2/O生物反应池
技术领域
本发明涉及污水处理领域，尤其涉及一种乡镇生活污水处理的 A2/O生物反应池。
背景技术
目前，国家已逐步解决了大中型城市及部分乡镇的污水处理问题，随后我国城镇生活污水处理问题开始引起关注。城镇与城市的生活污水的基本特征、污水处理设备的建设条件都存在较大差异，采用适合城镇条件的污水处理技术、设备是处理好城镇生活污水是提高城镇人民生活水平，改善乡村自然环境的重点之一。
乡镇生活污水以厨房炊事用水、淋浴、洗涤用水和冲厕所用水为主，生活污水中可生化性强，基本不含重金属和有毒有害的物质，且具有分布广泛且分散、单日内污水排放量波动大、粗放型排放等特点。住户无意识的排放和雨水的冲刷，导致大量有机物、氮、磷等物质流入河湖水体。若不加以处理，往往会引起水体富营养化，对景观环境、人类身体健康带来不利影响。
乡镇污水生活污水治理技术主要分为自然处理与生物处理，目前以生物处理为主。其中生物处理是通过培养优势菌种，利用微生物分解、消耗吸收污水中的有机物、氮、磷。常用工艺有A2/O、氧化沟、生物转盘、SBR等。
现有乡镇污水处理系统基本为缩小版的城市污水处理技术，存在电耗高、污泥量大、土建费用大、维护管理要求高等问题。考虑到乡镇地区的经济状况及村民接受能力，污水处理技术的选择应注重经济适用、运行成本较低、维护管理简单等方面。
A2/O工艺是一种经过通过厌氧、缺氧、好氧交替运行，实现脱磷脱氮、去除有机物的污水处理方法。该工艺在系统上严格区分厌氧、缺氧、好氧，有利于不同微生物菌体生长繁殖，同时厌氧、缺氧、好氧交替运行可有效抑制丝状菌诱发的污泥膨胀。目前，该方法在我国大中型城市污水厂中被广泛采用，具有污染物去除效率高、运行稳定、耐冲击负荷等特点。但该工艺反应具有流程较长，构筑物多，运行能耗大、费用高，占地面积大等缺点。
专利申请号：201610644924.4，专利名称：一种无级A/O污水处理生物反应池，其公开了一种无级A/O污水处理生物反应池，包括：反应池体，该反应池体内设有若干生物反应区，相邻两生物反应区之间设有隔墙，各个生物反应区前端均设置进水配水口，最末级生物反应区设置出水口，各个生物反应区之间均设置回流通道;搅拌推流曝气装置，设于各个生物反应区内;在线监测仪，设于各个生物反应区内;PLC控制系统，其分别与所述搅拌推流曝气装置和所述在线监测仪连接。本发明根据污水水质的不同，去除污染物目的不同，以及水质、水量冲击负荷的不同，可以在不改变现有工艺的情况下，在本发明中动态实现An/On多种不同生化处理工艺，通过不同的生化处理工艺选择，实现污水处理达标排放。但是该生物反应池针对不同污水处理需求需要改变处理工艺，这样会造成处理成本的升高，针对乡镇污水处理，经济性差。
发明内容
本发明的目的在于针对现有技术的不足而提供一种乡镇生活污水处理的A2/O生物反应池，具有占地小、处理效果好、设备投资低，结构简单、稳定可靠的优点。
为达到上述目的，本发明通过以下技术方案来实现。
一种乡镇生活污水处理的A2/O生物反应池，它包括平流沉砂池、第一反应池、第二反应池、二相分离池、斜管沉淀池、接触消毒池、清水池、设备间，所述平流沉砂池、第一反应池、第二反应池、二相分离池、斜管沉淀池、接触消毒池、清水池依次连通，所述平流沉砂池内沿污水流经方向依次设置有粗格栅和细格栅，所述第一反应池内设置有搅拌器和潜污泵，所述潜污泵的出水口通过管道与第二反应池连通，所述第二反应池设置分别设有推流器、组合弹性填料、曝气装置，所述设备间内设置有鼓风机和加药器，所述鼓风机与曝气装置连通，所述加药器通过加药管与斜管沉淀池连通。
进一步的，所述曝气装置为曝气机。
进一步的，所述第二反应池的侧面的中部与二相分离池连通，所述二相分离池的池体的上方设置有溢流口，所述溢流口与加药管连通，所述二相分离池的底部设置有V形的第一集泥斗，所述第一集泥斗的底部设置有排泥口。
进一步的，所述斜管沉淀池的底部设有W形的第二集泥斗，所述第二集泥斗的底部连接集泥管，所述斜管沉淀池靠近接触消毒池的一侧设置有出水渠。
进一步的，所述二相分离池的顶部设置有回流管，所述回流管连接第二反应池，所述回流管上设置有管道泵。
进一步的，所述平流沉砂池的底部设置有V形的凹槽，所述凹槽的底侧设置有出泥口，所述平流沉砂池的侧面设置有连接管，所述连接管与第一反应池连接。
本发明的一种乡镇生活污水处理的A2/O生物反应池，具有占地小、处理效果好、设备投资低，结构简单、稳定可靠的优点。
