申请日2018.11.26
公开(公告)日2019.03.22
IPC分类号C02F11/122; C02F9/14
摘要
本发明公开了一种用于村镇分散型生活污水的水处理系统，包括沉淀池、注水管、污泥压滤机、污水处理池、酸碱调节池和过滤池，沉淀池的内部设有双向丝杆,沉淀池的右侧壁固定连接有正反转电机，双向丝杆的左右两端分别套设有左除泡板、右除泡板，沉淀池的侧壁安装有导轨,左除泡板、右除泡板的侧壁以及沉淀池的内壁上分布有除泡针，沉淀池的右侧设有曝气池,曝气池的右侧设有污水处理池，利用电机带动左除泡板、右除泡板左右移动，利用除泡针除去污水表面的泡沫，防止泡沫溢出，避免泡面溢出污染周围环境，利用污泥压滤机对污泥进行压滤，压滤所得的废液输送至发酵罐内发酵，发酵产生的气体输送至气体收集罐内储存。
权利要求书

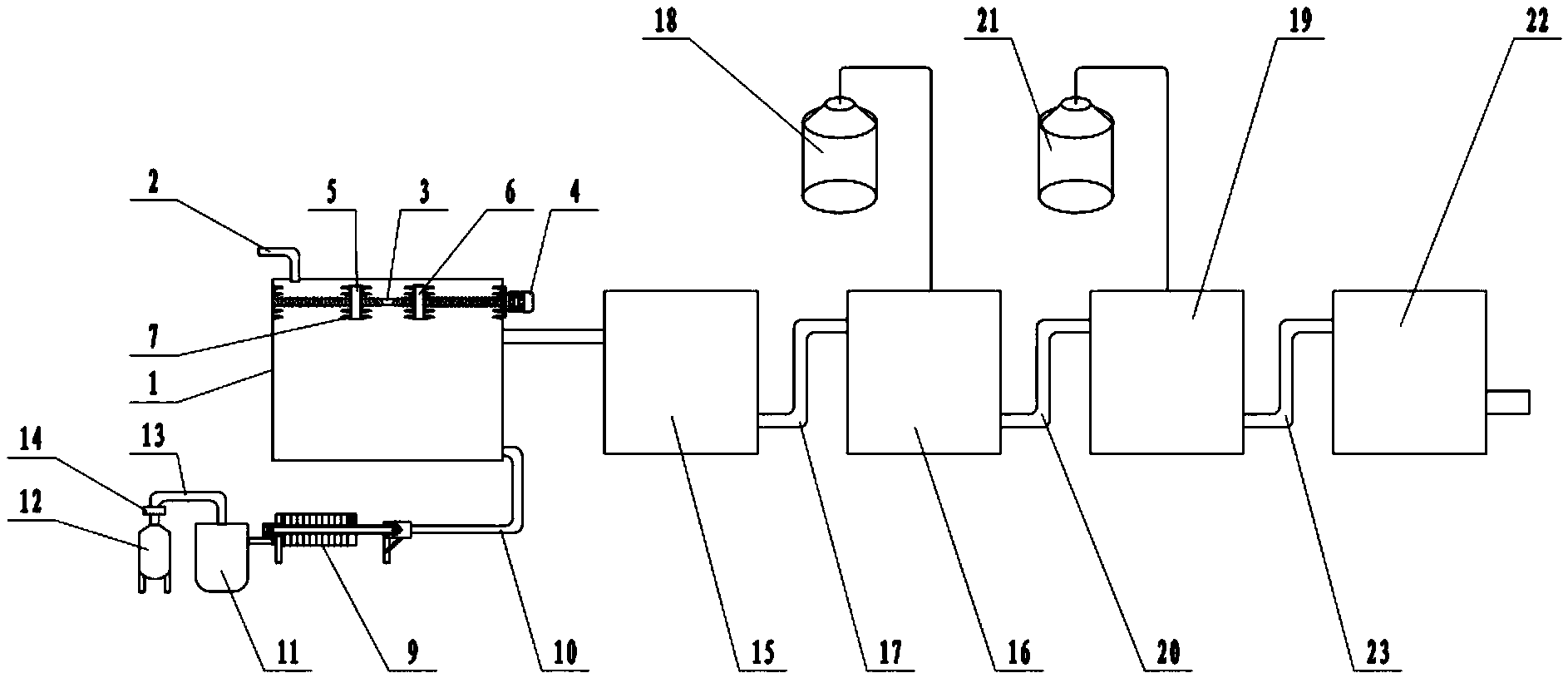

1.一种用于村镇分散型生活污水的水处理系统，包括沉淀池(1)、注水管(2)、污泥压滤机(9)、污水处理池(16)、酸碱调节池(19)和过滤池(22)，其特征在于，所述沉淀池(1)的内部设有双向丝杆(3),沉淀池(1)的右侧壁固定连接有正反转电机(4)，双向丝杆(3)的左右两端分别套设有左除泡板(5)、右除泡板(6)，沉淀池(1)的侧壁安装有导轨(8),左除泡板(5)、右除泡板(6)的侧壁以及沉淀池(1)的内壁上分布有除泡针(7)，沉淀池(1)的右侧设有曝气池(15),曝气池(15)的右侧设有污水处理池(16)。
2.根据权利要求1所述的用于村镇分散型生活污水的水处理系统，其特征在于，所述污水处理池(16)的右侧设有酸碱调节池(19)，酸碱调节池(19)通过第二输水管(20)与污水处理池(16)连通，酸碱调节池(19)的上方设有酸碱调节剂储罐(21)。
3.根据权利要求2所述的用于村镇分散型生活污水的水处理系统，其特征在于，所述酸碱调节池(19)的右侧设有过滤池(22),过滤池(22)通过第三输水管(23)与酸碱调节池(19)连通，过滤池(22)的侧壁安装有排水口。
4.根据权利要求1所述的用于村镇分散型生活污水的水处理系统，其特征在于，所述沉淀池(1)的下方设有污泥压滤机(9)，污泥压滤机(9)通过污泥输送管(10)与沉淀池(1)的底部连通，污泥压滤机(9)的左侧设有发酵罐(11),污泥压滤机(9)的出水口通过管路与发酵罐(11)连通。
5.根据权利要求1所述的用于村镇分散型生活污水的水处理系统，其特征在于，所述污水处理池(16)通过第一输水管(17)与曝气池(15)连通，污水处理池(16)的上方设有处理剂储罐(18),处理剂储罐(18)内储存有污水处理剂，处理剂储罐(18)通过管路与污水处理池(16)连通。
6.根据权利要求4所述的用于村镇分散型生活污水的水处理系统，其特征在于，所述发酵罐(11)的左侧设有气体收集罐(12),气体收集罐(12)通过输气管(13)与发酵罐(11)连通。
7.根据权利要求6所述的用于村镇分散型生活污水的水处理系统，其特征在于，所述气体收集罐(12)的顶部安装有阀门(14)。
说明书
一种用于村镇分散型生活污水的水处理系统
技术领域
本发明涉及一种污水处理设备，具体是一种用于村镇分散型生活污水的水处理系统。
背景技术
中国水资源人均占有量少，空间分布不平衡。随着中国城市化、工业化的加速，水资源的需求缺口也日益增大。在这样的背景下，污水处理行业成为新兴产业，与自来水生产、供水、排水、中水回用行业处于同等重要地位。生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)。
现有的生活污水处理系统中，往往包含沉淀池，沉淀池中容易积累泡沫，泡沫极易溢出，污染周围环境。
发明内容
本发明的目的在于提供一种用于村镇分散型生活污水的水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于村镇分散型生活污水的水处理系统，包括沉淀池、注水管、污泥压滤机、污水处理池、酸碱调节池和过滤池，所述沉淀池的内部设有双向丝杆,沉淀池的右侧壁固定连接有正反转电机，双向丝杆的左右两端分别套设有左除泡板、右除泡板，沉淀池的侧壁安装有导轨,左除泡板、右除泡板的侧壁以及沉淀池的内壁上分布有除泡针，沉淀池的右侧设有曝气池,曝气池的右侧设有污水处理池。
作为本发明进一步的方案：所述污水处理池的右侧设有酸碱调节池，酸碱调节池通过第二输水管与污水处理池连通，酸碱调节池的上方设有酸碱调节剂储罐。
作为本发明再进一步的方案：所述酸碱调节池的右侧设有过滤池,过滤池通过第三输水管与酸碱调节池连通，过滤池的侧壁安装有排水口。
作为本发明再进一步的方案：所述沉淀池的下方设有污泥压滤机，污泥压滤机通过污泥输送管与沉淀池的底部连通，污泥压滤机的左侧设有发酵罐,污泥压滤机的出水口通过管路与发酵罐连通。
作为本发明再进一步的方案：所述污水处理池通过第一输水管与曝气池连通，污水处理池的上方设有处理剂储罐,处理剂储罐内储存有污水处理剂，处理剂储罐通过管路与污水处理池连通。
作为本发明再进一步的方案：所述发酵罐的左侧设有气体收集罐,气体收集罐通过输气管与发酵罐连通。
作为本发明再进一步的方案：所述气体收集罐的顶部安装有阀门。
与现有技术相比，本发明的有益效果是：生活污水通过注水管注入沉淀池内，利用电机带动左除泡板、右除泡板左右移动，利用除泡针除去污水表面的泡沫，防止泡沫溢出，避免泡面溢出污染周围环境，利用污泥压滤机对污泥进行压滤，压滤所得的废液输送至发酵罐内发酵，发酵产生的气体输送至气体收集罐内储存，经过处理的污水输送至污水处理池，利用酸碱调节池调节污水的酸碱度，利用过滤池对污水进行过滤，对污水进行系统化处理。
