申请日2018.11.26
公开(公告)日2019.03.22
IPC分类号C02F11/122; C02F7/00
摘要
本发明公开了一种智能集成式生活污水处理装置，包括沉淀罐、第一电机、污泥压滤机、曝气池、曝气轴、曝气叶片和排水管，所述沉淀罐的内部设有第一液位传感器，沉淀罐的内部安装有水泵，沉淀罐的右侧设有曝气池，曝气池的顶部安装固定架，曝气池的内部设有曝气轴，曝气轴上分布有曝气叶片,固定架的顶部安装有第二电机，曝气池的内壁安装有第二液位传感器，曝气轴的下方设有曝气管，利用第一液位传感器、第二液位传感器对污水水位进行监测，自动进行污水处理，自动化程度高，降低了工人的劳动量，提高了污水处理效率，利用曝气叶片对表层污水进行曝气，利用鼓风机对下层污水进行曝气，两种曝气方式同步进行，进一步提高曝气效率。
权利要求书

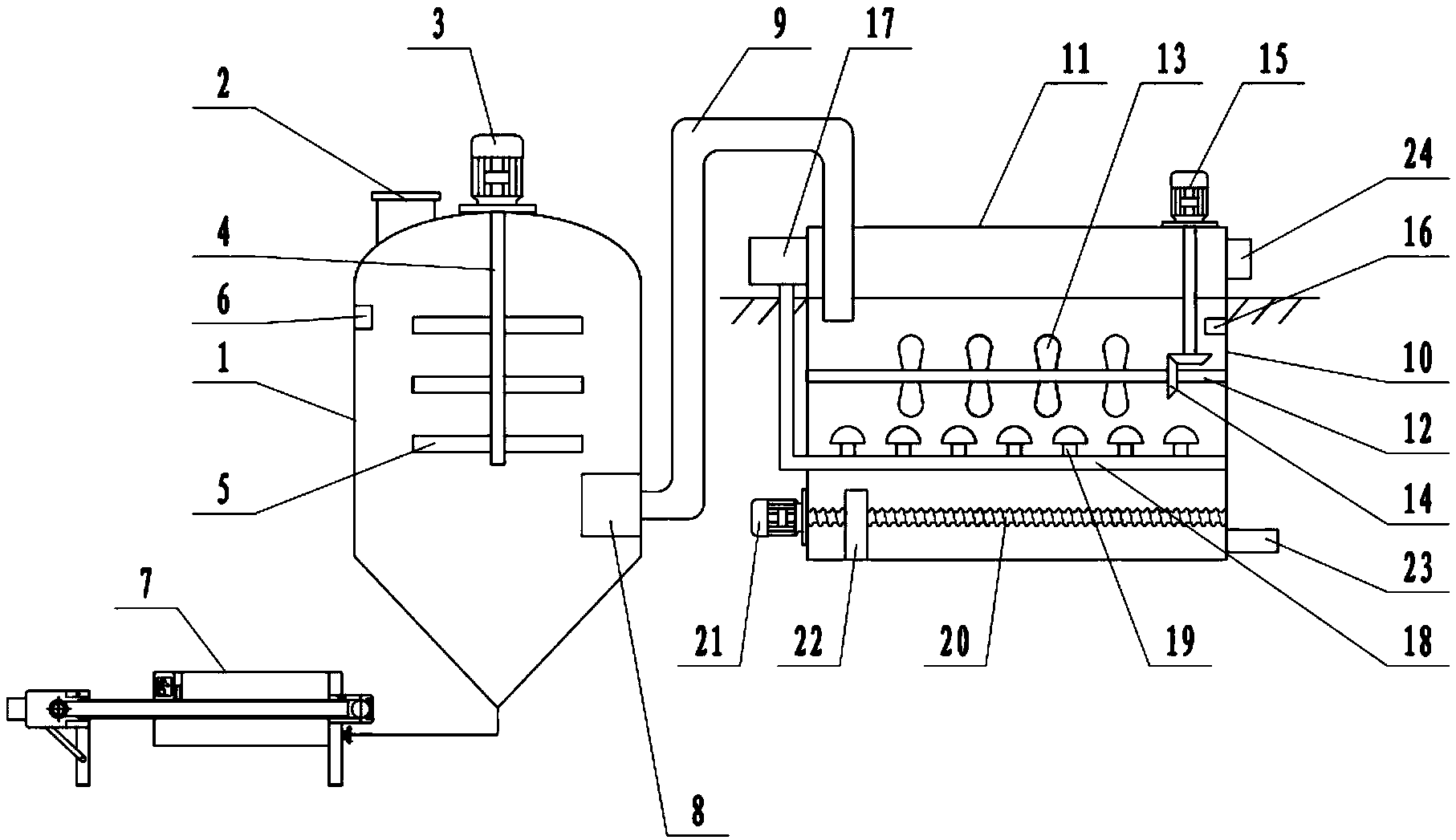

1.一种智能集成式生活污水处理装置，包括沉淀罐(1)、第一电机(3)、污泥压滤机(7)、曝气池(10)、曝气轴(12)、曝气叶片(13)和排水管(23)，其特征在于，所述沉淀罐(1)的内部设有第一液位传感器(6)，沉淀罐(1)的内部安装有水泵(8)，沉淀罐(1)的右侧设有曝气池(10)，曝气池(10)的顶部安装固定架(11)，曝气池(10)的内部设有曝气轴(12)，曝气轴(12)上分布有曝气叶片(13),固定架(11)的顶部安装有第二电机(15)，曝气池(10)的内壁安装有第二液位传感器(16)，曝气轴(12)的下方设有曝气管(18)。
2.根据权利要求1所述的智能集成式生活污水处理装置，其特征在于，所述曝气管(18)的下方设有螺杆(20)，螺杆(20)的左右两端分别与曝气池(10)的侧壁转动连接，曝气池(10)的左侧壁安装有第二电机(21)。
3.根据权利要求2所述的智能集成式生活污水处理装置，其特征在于，所述第二电机(21)为正反转电机，第二电机(21)的轴伸端与螺杆(20)固定连接，螺杆(20)的中部套设有刮板(22),刮板(22)与螺杆(20)螺纹连接，曝气池(10)的侧壁安装有滑轨，刮板(22)的两端与滑轨滑动连接。
4.根据权利要求1所述的智能集成式生活污水处理装置，其特征在于，所述沉淀罐(1)的顶部设有注水口(2)，废水通过注水口(2)注入沉淀罐(1)内，沉淀罐(1)的顶部还固定连接有第一电机(3)，第一电机(3)的轴伸端固定连接有转轴(4),转轴(4)伸入沉淀罐(1)内，转轴(4)上分布有搅拌棒(5)。
5.根据权利要求1所述的智能集成式生活污水处理装置，其特征在于，所述沉淀罐(1)的底部通过管路与污泥压滤机(7)连通，沉淀罐(1)底部的污泥进入污泥压滤机(7)。
6.根据权利要求1-5任一所述的智能集成式生活污水处理装置，其特征在于，所述固定架(11)的左侧壁固定连接有鼓风机(17),鼓风机(17)通过输气管与曝气管(18)连通，曝气管(18)上分布有若干曝气头(19)。
7.根据权利要求1所述的智能集成式生活污水处理装置，其特征在于，所述曝气池(10)的右侧壁下方安装有排水管(23)。
说明书
一种智能集成式生活污水处理装置
技术领域
本发明涉及一种污水处理设备，具体是一种智能集成式生活污水处理装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等) 和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。
然而现有的生活污水处理设备自动化程度低，污水处理效率较低。
发明内容
本发明的目的在于提供一种智能集成式生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种智能集成式生活污水处理装置，包括沉淀罐、第一电机、污泥压滤机、曝气池、曝气轴、曝气叶片和排水管，所述沉淀罐的内部设有第一液位传感器，沉淀罐的内部安装有水泵，沉淀罐的右侧设有曝气池，曝气池的顶部安装固定架，曝气池的内部设有曝气轴，曝气轴上分布有曝气叶片,固定架的顶部安装有第二电机，曝气池的内壁安装有第二液位传感器，曝气轴的下方设有曝气管。
作为本发明进一步的方案：所述曝气管的下方设有螺杆，螺杆的左右两端分别与曝气池的侧壁转动连接，曝气池的左侧壁安装有第二电机。
作为本发明再进一步的方案：所述第二电机为正反转电机，第二电机的轴伸端与螺杆固定连接，螺杆的中部套设有刮板,刮板与螺杆螺纹连接，曝气池的侧壁安装有滑轨，刮板的两端与滑轨滑动连接。
作为本发明再进一步的方案：所述沉淀罐的顶部设有注水口，废水通过注水口注入沉淀罐内，沉淀罐的顶部还固定连接有第一电机，第一电机的轴伸端固定连接有转轴,转轴伸入沉淀罐内，转轴上分布有搅拌棒。
作为本发明再进一步的方案：所述沉淀罐的底部通过管路与污泥压滤机连通，沉淀罐底部的污泥进入污泥压滤机。
作为本发明再进一步的方案：所述固定架的左侧壁固定连接有鼓风机,鼓风机通过输气管与曝气管连通，曝气管上分布有若干曝气头。
作为本发明再进一步的方案：所述曝气池的右侧壁下方安装有排水管。
与现有技术相比，本发明的有益效果是：污水通过注水口注入沉淀罐内，利用污泥压滤机将污泥压滤成泥饼，利用第一液位传感器、第二液位传感器对污水水位进行监测，自动进行污水处理，自动化程度高，智能度高，降低了工人的劳动量，提高了污水处理效率，利用曝气叶片对表层污水进行曝气，利用鼓风机对下层污水进行曝气，两种曝气方式同步进行，进一步提高曝气效率，当污泥在曝气池底部堆积时，利用刮板清理曝气池底部的污泥，解决了现有的污水处理自动化程度低，曝气效率不高的问题。
