申请日2018.01.18
公开(公告)日2018.10.12
IPC分类号B01F7/04; B01F15/02; B01F3/20
摘要
本实用新型公开了一种回收水处理剂生产装置，包括混合箱和支架，所述支架位于混合箱底端，所述混合箱内顶端固定安装有锥形进口，且锥形进口底端固定安装有过滤滤芯体，所述过滤滤芯体底端设置有出料口，且过滤滤芯体内侧壁之间股固定安装有超纤维滤孔，所述超纤维滤孔一侧设置有筛网，且过滤滤芯体内底端固定设置有导流孔。本实用新型结构简单，便于滤除处理剂中的杂质，保证处理剂加工效果以及使用质量，有效增加处理剂液体与搅拌棒之间的接触面，进而提高混合效果，操作方便。
权利要求书
1.一种回收水处理剂生产装置，包括混合箱(1)和支架(2)，所述支架(2)位于混合箱(1)底端，其特征在于：所述混合箱(1)内顶端固定安装有锥形进口(9)，且锥形进口(9)底端固定安装有过滤滤芯体(10)，所述过滤滤芯体(10)底端设置有出料口(14)，且过滤滤芯体(10)内侧壁之间固定安装有超纤维滤孔(11)，所述超纤维滤孔(11)一侧设置有筛网(12)，且过滤滤芯体(10)内底端固定设置有导流孔(13)。
2.根据权利要求1所述的一种回收水处理剂生产装置，其特征在于：所述出料口(14)下方设置有混合棒(15)，且混合棒(15)一端固定安装有电机(16)，所述电机(16)通过混合箱(1)与混合棒(15)相连接。

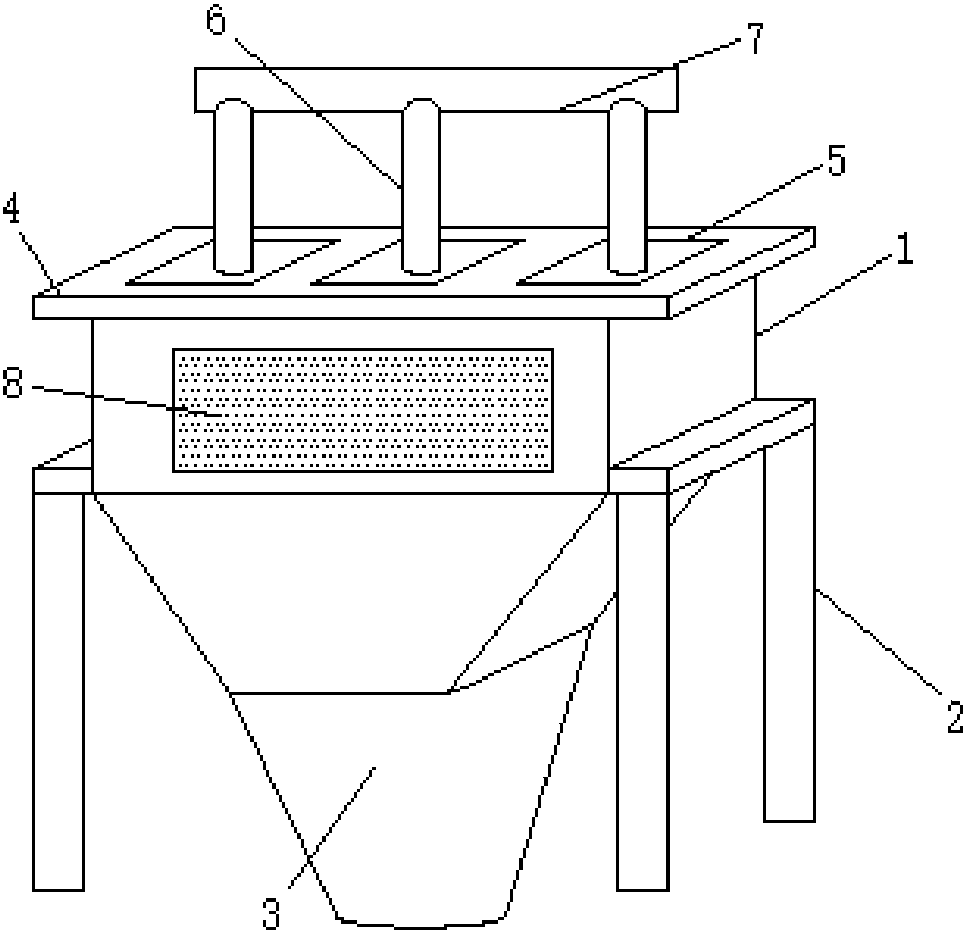

3.根据权利要求1所述的一种回收水处理剂生产装置，其特征在于：所述混合箱(1)顶端固定设置有横板(4)，且横板(4)内腔设置有注料腔(5)，所述注料腔(5)顶端固定安装有分流管(6)，所述分流管(6)另一端设置有导料管(7)，且导料管(7)通过底端的分流管(6)与混合箱(1)顶端横板(4)内腔的注料腔(5)相连通。
4.根据权利要求1所述的一种回收水处理剂生产装置，其特征在于：所述混合箱(1)底端固定安装有下料漏斗(3)，且下料漏斗(3)与混合箱(1)底端之间固定安装有流量阀(17)。
5.根据权利要求1所述的一种回收水处理剂生产装置，其特征在于：所述混合箱(1)侧面壁设置透明观察窗(8)。
说明书
一种回收水处理剂生产装置
技术领域
本实用新型涉及一种回收水相关技术领域，特别涉及一种回收水处理剂生产装置。
背景技术
回收水一般为设备加工或者生活用水等产生的废水进行回收，而在此回收水处理剂生产装置主要用于锅炉使用的废水回收的处理。
现有的锅炉回收水处理剂生产装置在生产过程中，由于处理剂之间的混合效果较差，进而影响处理剂生产效果，且处理中很容易夹杂其他颗粒杂质，进而污染处理剂，影响处理剂的使用质量。为此，我们提出一种回收水处理剂生产装置。
实用新型内容
本实用新型的主要目的在于提供一种回收水处理剂生产装置，结构简单，便于滤除处理剂中的杂质，保证处理剂加工效果以及使用质量，有效增加处理剂液体与搅拌棒之间的接触面，进而提高混合效果，操作方便，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种回收水处理剂生产装置，包括混合箱和支架，所述支架位于混合箱底端，所述混合箱内顶端固定安装有锥形进口，且锥形进口底端固定安装有过滤滤芯体，所述过滤滤芯体底端设置有出料口，且过滤滤芯体内侧壁之间固定安装有超纤维滤孔，所述超纤维滤孔一侧设置有筛网，且过滤滤芯体内底端固定设置有导流孔。
进一步地，所述出料口下方设置有混合棒，且混合棒一端固定安装有电机，所述电机通过混合箱与混合棒相连接。
进一步地，所述混合箱顶端固定设置有横板，且横板内腔设置有注料腔，所述注料腔顶端固定安装有分流管，所述分流管另一端设置有导料管，且导料管通过底端的分流管与混合箱顶端横板内腔的注料腔相连通。
进一步地，所述混合箱底端固定安装有下料漏斗，且下料漏斗与混合箱底端之间固定安装有流量阀。
进一步地，所述混合箱侧面壁设置透明观察窗。
与现有技术相比，本实用新型具有如下有益效果：
1、通过利用锥形进口，能够有效保证处理剂料流入过滤滤芯体内部，且利用超纤维滤孔，能够有效截留处理剂液体中夹杂的杂质或者粉尘，有利于保证处理剂加工质量，且在超纤维滤孔底端设置筛网，实现二次对处理剂液体的过滤，再次保证处理剂液体使用效果，而且利用导流孔，能够有效分散处理剂液体，增加处理剂液体与混合棒的接触面积。
2、通过利用电机通电带动混合棒搅拌，进而增加处理剂液体的混合效果，保证处理剂加工，混合后的处理剂且在混合箱与下料漏斗之间安装流量阀，能够有效保证处理剂下料效果，操作方便。
