申请日2018.01.18
公开(公告)日2018.10.02
IPC分类号E03D1/00; E03D5/00; E03C1/14; E03B1/04
摘要
本实用新型公开了一种生活废水的净化储水冲厕装置，其结构包括坐垫、盖子、水槽、水龙头、开关、污水水管道、冲厕器、防滑垫、底座，冲厕器包括冲水按钮、污水通道、扇形齿轮、支撑杆、浮球、进水器、外壳、自来水管道、铁线、止水球、过滤网、固定块、从动齿轮、传送带、齿轮、齿条，本实用新型一种生活废水的净化储水冲厕装置，在结构上设置了冲厕器，通过污水通道将污水导入，经过过滤网将污水的有害物质过滤掉，储存于外壳内，通过浮球下降将支撑杆下压，使进水器打开，接通自来水管道将外壳内储满水，冲下的过程中通过固定块上的过滤网将污水再过滤一次，最后冲出，这样便可以防止遗漏生活污水中的杂质，使冲水更加有力，防止堵塞污水。
权利要求书

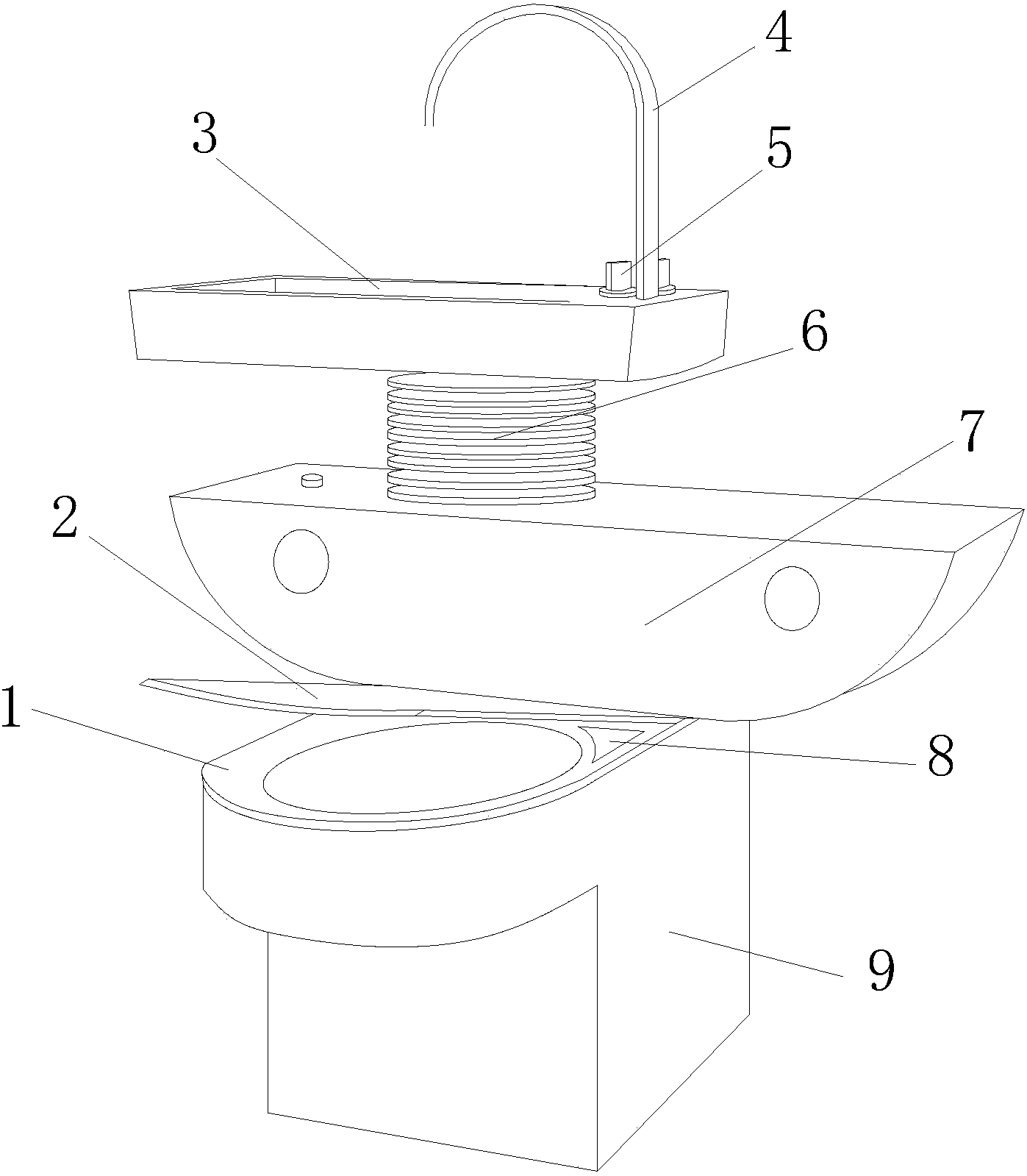

1.一种生活废水的净化储水冲厕装置，其特征在于：其结构包括坐垫(1)、盖子(2)、水槽(3)、水龙头(4)、开关(5)、污水水管道(6)、冲厕器(7)、防滑垫(8)、底座(9)，所述坐垫(1)安装于底座(9)上，所述盖子(2)设于坐垫(1)上方，所述水槽(3)上安装有水龙头(4)，开关(5)嵌入安装于水槽(3)上，所述污水水管道(6)上设有水槽(3)，所述污水水管道(6)下方安装有冲厕器(7)，所述冲厕器(7)包括冲水按钮(701)、污水通道(702)、扇形齿轮(703)、支撑杆(704)、浮球(705)、进水器(706)、外壳(707)、自来水管道(708)、铁线(709)、止水球(710)、过滤网(711)、固定块(712)、从动齿轮(713)、传送带(714)、齿轮(715)、齿条(716)，所述冲水按钮(701)安装于外壳(707)上，所述污水通道(702)设于外壳(707)上，所述扇形齿轮(703)与支撑杆(704)相连接，所述支撑杆(704)上安装有铁线(709)，所述浮球(705)安装于支撑杆(704)上，所述支撑杆(704)与进水器(706)相连接，所述进水器(706)下方设有自来水管道(708)，所述铁线(709)与止水球(710)相连接，所述止水球(710)设于外壳(707)内，所述过滤网(711)安装于固定块(712)上，所述固定块(712)嵌入安装于外壳(707)内，所述从动齿轮(713)与扇形齿轮(703)相啮合，所述从动齿轮(713)上安装有传送带(714)，所述传送带(714)设于齿轮(715)上，所述齿轮(715)与齿条(716)相啮合，所述齿条(716)与冲水按钮(701)为一体化结构。
2.根据权利要求1所述的一种生活废水的净化储水冲厕装置，其特征在于：所述冲厕器(7)下方设有底座(9)。
3.根据权利要求1所述的一种生活废水的净化储水冲厕装置，其特征在于：所述底座(9)与盖子(2)铰链连接。
4.根据权利要求1所述的一种生活废水的净化储水冲厕装置，其特征在于：所述污水水管道(6)嵌入安装于污水通道(702)上。
5.根据权利要求1所述的一种生活废水的净化储水冲厕装置，其特征在于：所述铁线(709)直径为1cm。
说明书
一种生活废水的净化储水冲厕装置
技术领域
本实用新型是一种生活废水的净化储水冲厕装置，属于生活废水的净化储水冲厕装置领域。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水，废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等，小城市更严重，大便等一般不直接排入，而是有收集措施，废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求，按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理。
现有技术公开了申请号为：201320187239.5的一种储水式冲厕器主要由水箱、按压开关、盖板、连杆、常闭式水阀构成，所述水箱被隔板分为定量水箱和储水箱两个部分，隔板上安装常开式水阀，定量水箱下部出水口处安置常闭式水阀，储水箱上方安装盖板，盖板上方安置按压开关，按压开关通过连杆与常开式水阀和常闭式水阀连接。所述定量水箱上方安装气管，储水箱内部设有滤网及水位控制装置，储水箱上安装水位观察镜，但是该现有技术在对厕所进行冲水时，容易遗漏生活污水中的杂质，将杂质通入管道中，容易使管道堵塞，导致水冲不出。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种生活废水的净化储水冲厕装置，以解决现有技术在对厕所进行冲水时，容易遗漏生活污水中的杂质，将杂质通入管道中，容易使管道堵塞，导致水冲不出的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种生活废水的净化储水冲厕装置，其结构包括坐垫、盖子、水槽、水龙头、开关、污水水管道、冲厕器、防滑垫、底座，所述坐垫安装于底座上，所述盖子设于坐垫上方，所述水槽上安装有水龙头，开关嵌入安装于水槽上，所述污水水管道上设有水槽，所述污水水管道下方安装有冲厕器，所述冲厕器包括冲水按钮、污水通道、扇形齿轮、支撑杆、浮球、进水器、外壳、自来水管道、铁线、止水球、过滤网、固定块、从动齿轮、传送带、齿轮、齿条，所述冲水按钮安装于外壳上，所述污水通道设于外壳上，所述扇形齿轮与支撑杆相连接，所述支撑杆上安装有铁线，所述浮球安装于支撑杆上，所述支撑杆与进水器相连接，所述进水器下方设有自来水管道，所述铁线与止水球相连接，所述止水球设于外壳内，所述过滤网安装于固定块上，所述固定块嵌入安装于外壳内，所述从动齿轮与扇形齿轮相啮合，所述从动齿轮上安装有传送带，所述传送带设于齿轮上，所述齿轮与齿条相啮合，所述齿条与冲水按钮为一体化结构。
进一步地，所述冲厕器下方设有底座。
进一步地，所述底座与盖子铰链连接。
进一步地，所述污水水管道嵌入安装于污水通道上。
进一步地，所述铁线直径为1cm。
进一步地，所述冲水按钮为圆柱体结构。
进一步地，所述水龙头为不锈钢制成，具有防锈效果。
有益效果
本实用新型一种生活废水的净化储水冲厕装置，在结构上设置了冲厕器，通过污水通道将污水导入，经过过滤网将污水的有害物质过滤掉，储存于外壳内，当污水不足时，通过浮球下降将支撑杆下压，使进水器打开，接通自来水管道将外壳内储满水，在进行冲水时，按下冲水按钮，将齿条下压，通过齿条与齿轮的啮合，转动齿轮，经传送带传动旋转力，将从动齿轮旋转，通过从动齿轮与扇形齿轮的啮合，将支撑杆上摆，通过支撑杆与铁线的连接，将止水球上提，将水冲下，冲下的过程中通过固定块上的过滤网将污水再过滤一次，最后冲出，这样便可以防止遗漏生活污水中的杂质，使冲水更加有力，防止堵塞污水。
