申请日2018.11.25
公开(公告)日2019.01.25
IPC分类号C02F1/78
摘要
本发明公开了一种化工污水处理用臭氧曝气装置，包括污水处理管道、曝气箱、搅拌装置、固定板和固定架，所述污水处理管道设有多个，多个污水处理管道从上到下依次设置，相邻的污水处理管道之间通过一号卡环和二号卡环相卡合，此装置中臭氧曝气装置本体设置在曝气箱中，曝气箱卡合在污水处理管道的卡槽中，臭氧曝气装置本体产生的微小气泡经过曝气箱能够与污水充分混合，提高了污水处理的效率，由于污水处理管道竖直设置，搅拌装置通过污水的冲击力即可转动搅拌污水，无需再添加水泵或是动力装置，节省能源，符合节能环保的要求，降低了污水处理的成本。
权利要求书

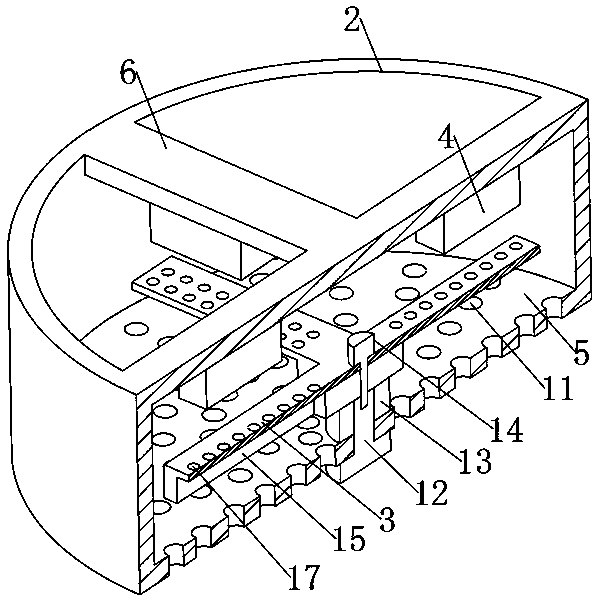

1.一种化工污水处理用臭氧曝气装置，包括污水处理管道(1)、曝气箱(2)、搅拌装置(3)、固定板(5)和固定架(6)，其特征在于：所述污水处理管道(1)设有多个，多个污水处理管道(1)从上到下依次设置，相邻的污水处理管道(1)之间通过一号卡环(8)和二号卡环(9)相卡合，二号卡环(9)固定设在污水处理管道(1)的上表面，一号卡环(8)固定设在污水处理管道(1)的下表面，一号卡环(8)和二号卡环(9)上通过螺钉(10)固定，螺钉(10)未贯穿一号卡环(8)的内圈处，一号卡环(8)内圈处设有卡槽(7)，所述曝气箱(2)即卡合在上下两个污水处理管道(1)组成的卡槽(7)中，所述曝气箱(2)呈圆环状结构，曝气箱(2)上端设有固定板(5)，所述固定板(5)呈圆板状结构，固定板(5)上设有曝气孔(11)，固定板(5)的中间位置设有连接轴(12)，连接轴(12)下端套设有搅拌装置(3)，所述搅拌装置(3)设有四片扇叶，扇叶上表面设有冲击槽(15)，冲击槽(15)呈矩形槽体状结构，冲击槽(15)同时贯穿搅拌装置(3)的一边侧面和端部一面设置，冲击槽(15)的底部设有通孔(17)，搅拌装置(3)下端的连接轴(12)上通过螺纹配合连接有固定套(14)，所述固定套(14)贴合搅拌装置(3)的底面设置，搅拌装置(3)的上端还设有限位环(13)，所述曝气箱(2)的下端固定设有固定架(6)，所述固定架(6)呈“十”字形结构，固定架(6)的上表面呈圆形阵列状分布有四个臭氧曝气装置本体(4)。
2.根据权利要求1所述的一种化工污水处理用臭氧曝气装置，其特征在于：所述污水处理管道(1)呈圆管状结构，污水处理管道(1)竖直设置。
3.根据权利要求1所述的一种化工污水处理用臭氧曝气装置，其特征在于：所述一号卡环(8)和二号卡环(9)均呈圆环状结构，一号卡环(8)贴合二号卡环(9)的内侧面设置，所述二号卡环(9)内圈处还固定设有橡胶密封垫(16)，橡胶密封垫(16)设置在一号卡环(8)和二号卡环(9)之间。
4.根据权利要求1所述的一种化工污水处理用臭氧曝气装置，其特征在于：所述曝气孔(11)呈圆形小孔状，曝气孔(11)设有多个，多个曝气孔(11)呈等距离等大小排列在固定板(5)上。
5.根据权利要求1所述的一种化工污水处理用臭氧曝气装置，其特征在于：所述连接轴(12)呈横截面为“T”字形的圆柱形结构，连接轴(12)的T字形上端贴合固定板(5)的上表面设置，连接轴(12)下端贯穿固定板(5)的下端设置。
6.根据权利要求1所述的一种化工污水处理用臭氧曝气装置，其特征在于：所述通孔(17)设有多个，多个通孔(17)呈距离等大小贯穿搅拌装置(3)的上下表面设置。
7.根据权利要求1所述的一种化工污水处理用臭氧曝气装置，其特征在于：所述限位环(13)呈圆环状结构，限位环(13)套设在固定板(5)和搅拌装置(3)之间的连接轴(12)上，且限位环(13)与连接轴(12)之间通过螺纹配合连接。
说明书
一种化工污水处理用臭氧曝气装置
技术领域
本发明涉及臭氧曝气装置技术领域，具体为一种化工污水处理用臭氧曝气装置。
背景技术
专利号为：201310081641.X，专利名为：一种气水混合的臭氧接触反应池的文献中臭氧曝气装置设置在第一导流墙的下方，臭氧曝气装置与第一导流墙的下表面存在间隙，臭氧接触反应池可避免臭氧气泡在曝气装置周围长时间堆积形成局部高浓度，提高了反应效率，但它在实际使用中仍存在以下弊端：
1、装置中臭氧曝气装置设置在导流墙的底部，曝气时大部分气泡会通过水流的带动作用立马流向下一级，气泡和污水混合不均匀，污水处理的效率较低;
2、此装置虽避免了臭氧气泡在曝气装置周围长时间堆积形成局部高浓度，但臭氧气泡直接跟随水流流出，往往会出现局部气泡过多的现象，曝气时气泡分布不均匀，当污水处理完毕后，仍有部分污水未经处理，降低了污水处理的效率;
3、装置中导流墙和挡板设有多个，需要功率较大的水泵带动污水流动，较为浪费资源，且增加了污水处理的成本，不符合节能环保的需求。
发明内容
本发明的目的在于提供一种化工污水处理用臭氧曝气装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种化工污水处理用臭氧曝气装置，包括污水处理管道、曝气箱、搅拌装置、固定板和固定架，所述污水处理管道设有多个，多个污水处理管道从上到下依次设置，相邻的污水处理管道之间通过一号卡环和二号卡环相卡合，二号卡环固定设在污水处理管道的上表面，一号卡环固定设在污水处理管道的下表面，一号卡环和二号卡环上通过螺钉固定，螺钉未贯穿一号卡环的内圈处，一号卡环内圈处设有卡槽，所述曝气箱即卡合在上下两个污水处理管道组成的卡槽中，所述曝气箱呈圆环状结构，曝气箱上端设有固定板，所述固定板呈圆板状结构，固定板上设有曝气孔，固定板的中间位置设有连接轴，连接轴下端套设有搅拌装置，所述搅拌装置设有四片扇叶，扇叶上表面设有冲击槽，冲击槽呈矩形槽体状结构，冲击槽同时贯穿搅拌装置的一边侧面和端部一面设置，冲击槽的底部设有通孔，搅拌装置下端的连接轴上通过螺纹配合连接有固定套，所述固定套贴合搅拌装置的底面设置，搅拌装置的上端还设有限位环，所述曝气箱的下端固定设有固定架，所述固定架呈“十”字形结构，固定架的上表面呈圆形阵列状分布有四个臭氧曝气装置本体。
优选的，所述污水处理管道呈圆管状结构，污水处理管道竖直设置。
优选的，所述一号卡环和二号卡环均呈圆环状结构，一号卡环贴合二号卡环的内侧面设置，所述二号卡环内圈处还固定设有橡胶密封垫，橡胶密封垫设置在一号卡环和二号卡环之间。
优选的，所述曝气孔呈圆形小孔状，曝气孔设有多个，多个曝气孔呈等距离等大小排列在固定板上。
优选的，所述连接轴呈横截面为“T”字形的圆柱形结构，连接轴的T字形上端贴合固定板的上表面设置，连接轴下端贯穿固定板的下端设置。
优选的，所述通孔设有多个，多个通孔呈距离等大小贯穿搅拌装置的上下表面设置。
优选的，所述限位环呈圆环状结构，限位环套设在固定板和搅拌装置之间的连接轴上，且限位环与连接轴之间通过螺纹配合连接。
与现有技术相比，本发明的有益效果是：本发明结构设置合理，功能性强，具有以下优点：
1、此装置中臭氧曝气装置本体设置在曝气箱中，曝气箱卡合在污水处理管道的卡槽中，臭氧曝气装置本体产生的微小气泡经过曝气箱能够与污水充分混合，提高了污水处理的效率;
2、曝气箱中设有搅拌装置，经过搅拌装置搅拌过后，污水的浓度较为均匀，不会出现局部气泡过多或者浓度过高的现象，污水处理较为完全，提高了污水处理的效率;
3、由于污水处理管道竖直设置，搅拌装置通过污水的冲击力即可转动搅拌污水，无需再添加水泵或是动力装置，节省能源，符合节能环保的要求，降低了污水处理的成本;
4、污水处理管道的长度可根据实际需求随意拼接，适用范围较广;
5、污水处理管道和曝气箱均便于拆装，结构简单，便于检修和维护，使用方便，适合推广。
