申请日2018.11.25
公开(公告)日2019.02.15
IPC分类号C02F3/00
摘要
本发明公开了一种带有膜生物反应器的污水处理装置，包括处理箱和膜生物反应器，所述处理箱内设有处理槽，所述膜生物反应器位于处理槽的上端内，所述处理槽的上端对称设有两个导向横板，两个导向横板的一端均贯穿设有通孔，通孔内插接有转轴的一端，且两个导向横板另一端的两侧均与锥形块的一端贴合连接，锥形块的另一端固定连接C形定位板的内侧，所述C形定位板的数量为两个，两个C形定位板的一端两侧均插入处理槽侧壁的插口内，设置的C形定位板对导向横板的位置进行限定，当膜生物反应器需要拆卸时，将C形定位板拆卸下来，再向下移动导向横板，膜生物反应器在重力的作用下，向下滑动，膜生物反应器拆装方便，提高了整体装置的循环工作效率。
权利要求书

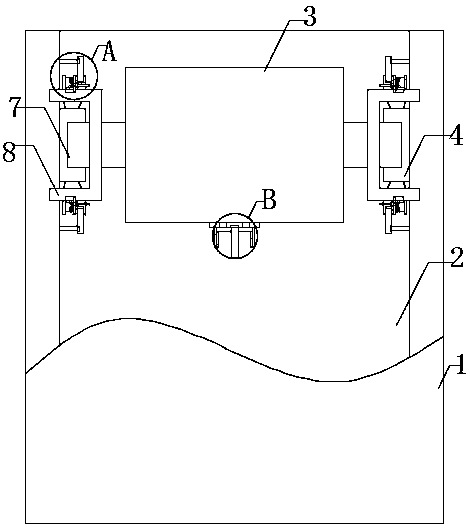

1.一种带有膜生物反应器的污水处理装置，包括处理箱(1)和膜生物反应器(3)，所述处理箱(1)内设有处理槽(2)，所述膜生物反应器(3)位于处理槽(2)的上端内，其特征在于：所述处理槽(2)的上端对称设有两个导向横板(4)，两个导向横板(4)的一端均贯穿设有通孔，通孔内插接有转轴的一端，且两个导向横板(4)另一端的两侧均与锥形块的一端贴合连接，锥形块的另一端固定连接C形定位板(8)的内侧，所述C形定位板(8)的数量为两个，两个C形定位板(8)的一端两侧均插入处理槽(2)侧壁的插口内，且两个C形定位板(8)一端的两侧均固定连接凸起块(11)的一端，凸起块(11)的上端一侧与转动杆(10)的一端一侧贴合连接，所述转动杆(10)一端的另一侧与阻尼垫贴合连接，阻尼垫的一端固定连接转动杆(10)的一端一侧，所述转动杆(10)的另一端嵌接在滑动槽(14)内，滑动槽(14)位于C形定位板(8)的外侧，所述转轴的一端固定连接处理槽(2)的侧壁，转轴的另一端贯穿通孔并延伸至导向横板(4)的一端外侧，且转轴的另一端通过内外螺纹配合连接固定套(6)，所述固定套(6)的一侧设有导向槽(5)，导向槽(5)内嵌接有延伸滑块(7)的一端，所述延伸滑块(7)的数量为两个，两个延伸滑块(7)的另一端分别固定连接膜生物反应器(3)的两侧中部。
2.根据权利要求1所述的一种带有膜生物反应器的污水处理装置，其特征在于：所述第一限位板(12)远离阻尼垫的一侧通过复位弹簧连接第二限位板(13)的一侧，且第二限位板(13)的一端固定连接C形定位板(8)的外侧，且第一限位板(12)远离阻尼垫的一侧下端与T形承力杆(15)的一端贴合连接，所述T形承力杆(15)的另一端贯穿凸起块(11)一端的通孔并延伸至凸起块(11)的外侧。
3.根据权利要求1所述的一种带有膜生物反应器的污水处理装置，其特征在于：所述转动杆(10)远离凸起块(11)的一端一侧通过回转轴承连接导向杆(9)的一端，导向杆(9)的另一端固定连接处理槽(2)的侧壁。
4.根据权利要求1所述的一种带有膜生物反应器的污水处理装置，其特征在于：所述膜生物反应器(3)的下端中部设有固定块(16)，固定块(16)的两侧均贯穿设有漏孔，且两个漏孔均与膜生物反应器(3)连通。
5.根据权利要求4所述的一种带有膜生物反应器的污水处理装置，其特征在于：所述固定块(16)的下端对称设有两个延伸板(17)，两个延伸板(17)在相互靠近的一端均设有燕尾滑槽，所述延伸板(17)的下端与活动板(18)的一端贴合连接，活动板(18)的左右两侧均嵌接在燕尾滑槽内，所述活动板(18)的中部设有插孔，插孔内插接有往复丝杠(19)的一端，且往复丝杠(19)的一端通过滚珠轴承连接固定块(16)的下端中部。
说明书
一种带有膜生物反应器的污水处理装置
技术领域
本发明涉及污水处理相关技术领域，具体为一种带有膜生物反应器的污水处理装置。
背景技术
膜生物反应器是将生物膜处理工艺与过滤工艺结合在一起的新型污水处设备。普通的活性污泥法在处理含有有机物和悬浮物浓度较高的污水时，利用活性污泥的吸附、拦截作用对悬浮物具有较好的处理效果。
在现有技术中，带有膜生物反应器的污水处理装置，存在以下弊端：
1、膜生物反应器需要定期的清理，才能保证良好的处理效率和处理质量，但是现有技术中的膜生物反应器，拆装不便，费时费力，从而降低了整体装置的循环工作效率;
2、膜生物反应器对水流没有很好的限位装置，过滤后的水没有限制的流到膜生物反应器外，造成工作环境混乱，没有节制。
发明内容
本发明的目的在于提供一种带有膜生物反应器的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种带有膜生物反应器的污水处理装置，包括处理箱和膜生物反应器，所述处理箱内设有处理槽，所述膜生物反应器位于处理槽的上端内，所述处理槽的上端对称设有两个导向横板，两个导向横板的一端均贯穿设有通孔，通孔内插接有转轴的一端，且两个导向横板另一端的两侧均与锥形块的一端贴合连接，锥形块的另一端固定连接C形定位板的内侧，所述C形定位板的数量为两个，两个C形定位板的一端两侧均插入处理槽侧壁的插口内，且两个C形定位板一端的两侧均固定连接凸起块的一端，凸起块的上端一侧与转动杆的一端一侧贴合连接，所述转动杆一端的另一侧与阻尼垫贴合连接，阻尼垫的一端固定连接转动杆的一端一侧，所述转动杆的另一端嵌接在滑动槽内，滑动槽位于C形定位板的外侧，所述转轴的一端固定连接处理槽的侧壁，转轴的另一端贯穿通孔并延伸至导向横板的一端外侧，且转轴的另一端通过内外螺纹配合连接固定套，所述固定套的一侧设有导向槽，导向槽内嵌接有延伸滑块的一端，所述延伸滑块的数量为两个，两个延伸滑块的另一端分别固定连接膜生物反应器的两侧中部。
优选的，所述第一限位板远离阻尼垫的一侧通过复位弹簧连接第二限位板的一侧，且第二限位板的一端固定连接C形定位板的外侧，且第一限位板远离阻尼垫的一侧下端与T形承力杆的一端贴合连接，所述T形承力杆的另一端贯穿凸起块一端的通孔并延伸至凸起块的外侧。
优选的，所述转动杆远离凸起块的一端一侧通过回转轴承连接导向杆的一端，导向杆的另一端固定连接处理槽的侧壁。
优选的，所述膜生物反应器的下端中部设有固定块，固定块的两侧均贯穿设有漏孔，且两个漏孔均与膜生物反应器连通。
优选的，所述固定块的下端对称设有两个延伸板，两个延伸板在相互靠近的一端均设有燕尾滑槽，所述延伸板的下端与活动板的一端贴合连接，活动板的左右两侧均嵌接在燕尾滑槽内，所述活动板的中部设有插孔，插孔内插接有往复丝杠的一端，且往复丝杠的一端通过滚珠轴承连接固定块的下端中部。
与现有技术相比，本发明的有益效果是：结构合理，实用性强，具有以下优点：
1、设置的C形定位板对导向横板的位置进行限定，当膜生物反应器需要拆卸时，将C形定位板拆卸下来，再向下移动导向横板，膜生物反应器在重力的作用下，向下滑动，膜生物反应器拆装方便，提高了整体装置的循环工作效率;
2、设置的活动板与固定块贴合时，对漏孔进行封堵，当活动板与固定块分离时，漏孔与外界连通，对水流进行有效限定，很好的解决了现有技术中的不足之处。
