申请日2018.07.06
公开(公告)日2019.03.01
IPC分类号C02F9/14; C02F101/30
摘要
一种布生物反应器及微滤膜过滤器组合的污废水处理设备，由液位控制器(3)、提升水泵(4)、布(MBR膜)生物反应池及其装置(5)、微滤膜过滤池及其装置(10)、自吸水泵(11)、压力表(12)、流量表(13)连接组成;在布生物反应池及其装置(5)内设有曝气装置(6)及供气管，曝气装置(6)连接到电磁阀(7)，电磁阀(7)连接到罗茨风机(9)，罗茨风机(9)连接到布生物反应池及其反应装置(14)的曝气装置(6);PLC控制系统(8)与上述所有装置连接。本实用新型具有占地小、流程简单、出水水质高、污泥停留时间长、污染泥产率低、能合理高效和稳定地对污废水进行达标处理、MBR膜反应组件的工程造价低与工程运行成本低及性价比高等显著优点。
权利要求书

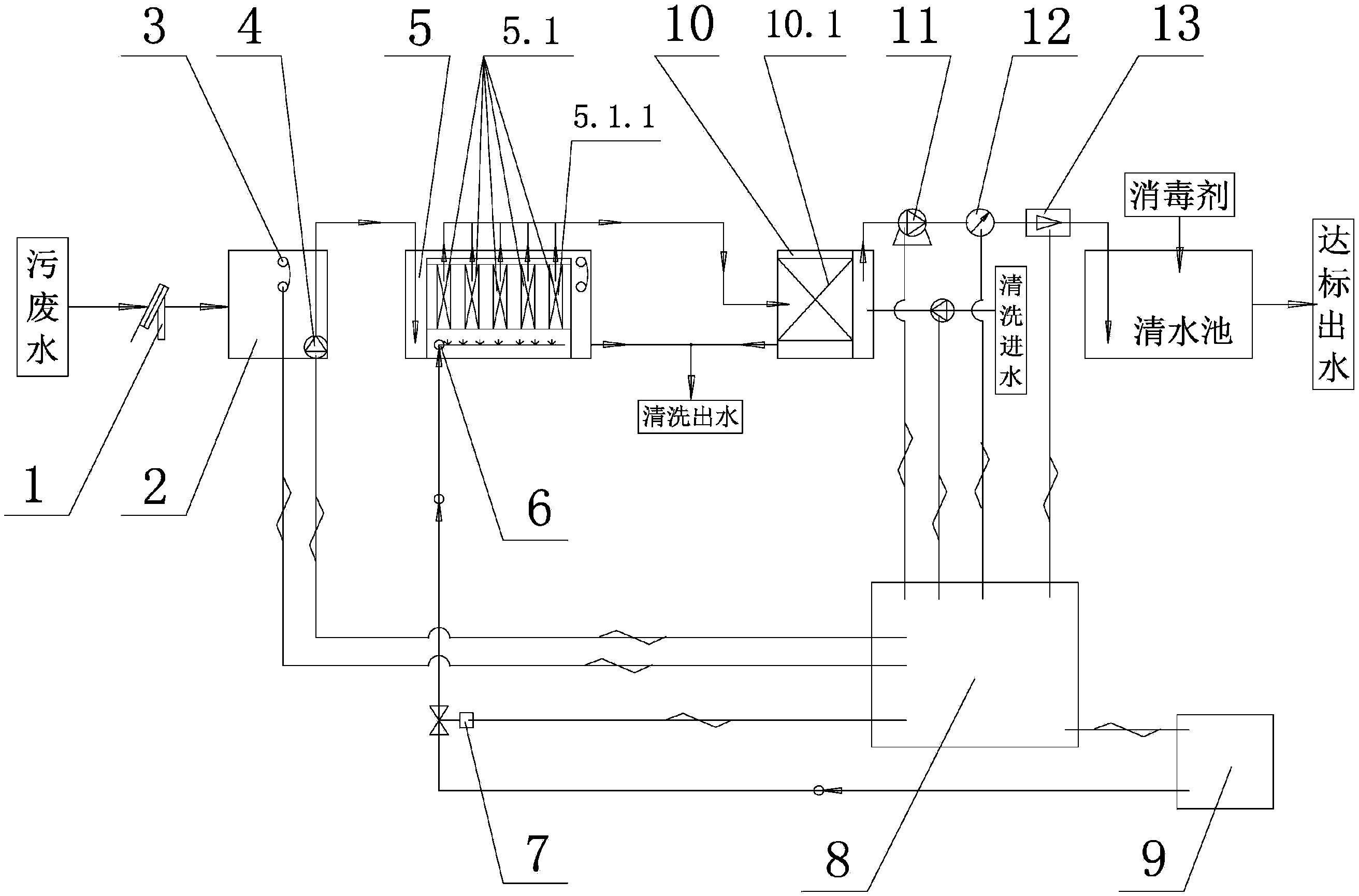

1.一种布生物反应器及微滤膜过滤器组合的污废水处理设备，其特征是，它依序由液位控制器(3)、提升水泵(4)、布生物反应池及其装置(5)、微滤膜过滤池及其装置(10)、自吸水泵(11)、压力表(12)、流量表(13)连接组成;其中在布生物反应池及其装置(5)内设有曝气装置(6)及供气管，曝气装置(6)连接到电磁阀(7)，电磁阀(7)连接到罗茨风机(9)，罗茨风机(9)连接到布生物反应池及其反应装置(5)的曝气装置(6);PLC控制系统(8)与上述所有装置连接。
2.根据权利要求1所述的一种布生物反应器及微滤膜过滤器组合的污废水处理设备，其特征是，在MBR膜生物反应器中，布生物反应池及其反应装置(5)设置有曝气装置(6)及其供气管、膜孔径5um-38um的MBR膜反应组件(5.1)及相关组件，并在工艺环节中设置有电磁阀(7)、PLC控制系统(8)、供气管及管配件和相关阀门、罗茨风机(9)、液位控制器(3)。
3.根据权利要求1所述的一种布生物反应器及微滤膜过滤器组合的污废水处理设备，其特征是，在微滤膜过滤器中，微滤膜过滤池及其过滤装置(10)设置膜孔径0.1um-5um的微滤膜芯组件(10.1)、过滤与反冲洗的管道及相关组件，并在工艺环节中设置有PLC控制系统(8)、水管及管配件和相关阀门、自吸水泵(11)、压力表(12)、流量表(13)。
4.根据权利要求1所述的一种布生物反应器及微滤膜过滤器组合的污废水处理设备，其特征是，在MBR膜生物反应器与微滤膜过滤器中，反应装置放置在反应池内并在反应池内下部设置方管骨架(5.2)将反应装置悬空支撑，反应装置包括一个立体的矩形金属框架结构和四个支脚，在方管骨架(5.2)内腔四周封闭围有金属围板(5.4)，方管骨架(5.2)底部四周外设有支撑定位裙边(5.3)，在金属框架的方管骨架(5.2)内与围板(5.4)间隔一段距离两侧对称设有挂膜板(5.1.2)用于挂MBR膜元件(5.1.1)，MBR膜反应组件(5.1)由多件的MBR膜元件(5.1.1)与挂膜板(5.1.2)组合构成，由工业滤布(5.1.1.1)至少2层所重叠堆积与钢筋(5.1.1.2)组合构成膜孔径为5um-38um的MBR膜元件(5.1.1);在两挂膜板(5.1.2)与围板(5.4)之间及侧顶板(10.2)与侧底板(10.3)之间分别设置组合构成对称的两个微滤膜过滤池及其过滤装置(10)，微滤膜芯组件(10.1)由微滤膜芯(10.1.1)与钢支撑架(10.1.2)组合构成，采用由带刚性的孔板或格栅的传质和支撑装置为钢骨架(10.1.1.2)，并在钢骨架(10.1.1.2)上紧密缠绕工业滤布(10.1.1.1)至少2层所重叠堆积组合构成膜孔径为0.1um-5um的过滤膜芯10.1.1，布生物反应池及其反应装置(5)的MBR膜反应组件(5.1)的各个MBR膜元件(5.1.1)连通微滤膜过滤池及其过滤装置(10)的微滤膜芯组件(10.1);在微滤膜过滤池及其过滤装置(10)上两端分别设置自吸水管并采用自吸水泵(11)连通汇集到清水池。
说明书
一种布生物反应器及微滤膜过滤器组合的污废水处理设备
技术领域
本实用新型属于污废水处理设备技术领域。
背景技术
膜-生物反应器工艺即MBR工艺是膜分离技术与生物技术有机结合的一种污废水处理新技术，目前工业化应用的膜生物反应器中的过滤介质大多为中空纤维膜或平板膜，其孔径为0.1um-0.4um，可将生化反应池中的活性污泥和大分子有机物截留住，活性污泥浓度因此大提高，水力停留时间(HRT)和污泥停留时间(SRT)可以分别控制，省去了二沉池，进而由反应器内活性污泥对污废水中有机物进行生物降解及难降解的物质能够在反应池中不断反应降解，降解后的水通过膜装置抽滤出使水质能达标进行回用或排放。因此膜-生物反应器工艺通过膜分离技术大大强化了生物反应器的功能，能在运行一定期取得清彻透明可达标的处理水，进而具有下列优点或缺点：
1.由于膜的截留作用，使反应器内维持高浓度的微生物量，生化效率提高;
2.膜分离可使微生物完全截留在生物反应器内，实现反应器水力停留时间 (HRT)和污泥停留时间(SRT)的完全分离，可以同时实现短的HRT 和长的SRT(或排污泥周期长)，故具备容积负荷高、抗负荷冲击能力强的功能;
3.在运行过程中，膜易受到污染，膜通量下降速快，这是因为膜孔径为 0.4um-0.1um，使颗粒物在膜表面上的沉积，膜表面上的细菌及大分子等均吸附或者进入膜材料中，或者发生膜孔的堵塞。若不及时清洗和维护，则造成产水量降低及出水水质不稳定达标，加速膜材料使用寿命短，进而给操作和维护管理带来不便，造成了运行成本高;
4.目前工业化应用的膜生物反应器中的膜分离材料大多为中空纤维膜或平板膜，其膜孔径为0.1um-0.4um，以平板膜为例其膜元件片的运行通量为10L/㎡﹒h-50L/㎡﹒h,显然因其膜元件片的产水量低，在工程设计及实施污废水处理时，所需的膜面积数量要以膜元件数量片累积成正比的匹配，即膜孔径越小则膜元件数量片要增多累积成所需的膜面积数量，才能满足工程设计及施实所需的产水量(膜通量)，故造成膜分离材料的制造成本及其工程造价均偏高，从而MBR膜反应器的性价比差，阻碍了其广泛应用及使用价值。
发明内容
本发明的目的正是为了克服目前污废水处理设备存在的上述缺陷而提供一种低造价、低运行费用、能合理高效和稳定地对污废水进行达标处理的的污废水处理一体化设备。
本实用新型的技术方案如下:
本实用新型依序由液位控制器、提升水泵、布(MBR膜)生物反应池及其装置、微滤膜过滤池及其装置、自吸水泵、压力表、流量表连接组成;其中在布(MBR膜)生物反应池及其装置内设有曝气装置及供气管，曝气装置连接到电磁阀，电磁阀连接到罗茨风机，罗茨风机连接到布(MBR膜)生物反应池及其反应装置的曝气装置;PLC控制系统与上述所有装置连接。
本实用新型在MBR膜生物反应器中，在布(MBR膜)生物反应池及其反应装置设置有曝气装置及其供气管、膜孔径5um-38um的MBR膜反应组件及相关组件，并在工艺环节中设置有电磁阀、PLC控制系统、供气管及管配件和相关阀门、罗茨风机、液位控制器。
本实用新型在微滤膜过滤器中，在微滤膜过滤池及其过滤装置设置膜孔径0.1um-5um的微滤膜芯组件、过滤与反冲洗的管道及相关组件，并在工艺环节中设置有PLC控制系统、水管及管配件和相关阀门、自吸水泵、压力表、流量表。
本实用新型在MBR膜生物反应器与微滤膜过滤器中，反应装置放置在反应池内并在反应池内下部设置方管骨架将反应装置悬空支撑，反应装置包括一个立体的矩形金属框架结构和四个支脚，在方管骨架内腔四周封闭围有金属围板，方管骨架底部四周外设有支撑定位裙边，在金属框架的方管骨架内与围板间隔一段距离两侧对称设有挂膜板用于挂MBR膜元件，MBR膜反应组件由多件的MBR膜元件与挂膜板组合构成，由工业滤布如涤纶布、尼龙纺织布等至少2 层所重叠堆积与钢筋组合构成膜孔径为5um-38um的MBR膜元件;在两挂膜板与围板之间及侧顶板与侧底板之间分别设置组合构成对称的两个微滤膜过滤池及其过滤装置，微滤膜芯组件由微滤膜芯与钢支撑架组合构成，采用由带刚性的孔板或格栅的传质和支撑装置为钢骨架，并在钢骨架上紧密缠绕工业滤布如涤纶布、尼龙纺织布等至少2层所重叠堆积组合构成膜孔径为0.1um-5um的过滤膜芯，布(MBR膜)生物反应池及其反应装置的MBR膜反应组件的各个 MBR膜元件连通微滤膜过滤池及其过滤装置的微滤膜芯组件;在微滤膜过滤池及其过滤装置上两端分别设置自吸水管并采用自吸水泵连通汇集到清水池。
本实用新型的有益效果是：本实用新型污废水处理一体化设备将可以避免其它膜-生物反应器工艺的不足，从而解决：(1)、MBR膜及微滤膜易受污染、难维护及膜的制造成本高、工艺运行成本过高、工艺及其装置性价比差等问题和困难;(2)、能提高集成化处理设备或基建单位容积内的生物量即是扩大微生物栖息和繁殖的面积、还相应提高对污废水的充氧能力;(3)、对污水的污染物处理具备有序连续性、推流渐进性及布置紧凑性的特征;(4)、使水质和水量更能始终稳定达标出水，操作和维护更方便及运行管理简便、更易实现高程度的自动化和智能型的一体化反应器、能实现模块化、易于扩建和改建原有的污水处理厂或站。总之本实用新型的一种布生物反应器及微滤膜过滤器组合的污废水处理设备是将各单元的工艺方法及其相关装置的操作优点组合在一起，使其具备性价比好并能高效稳定运行处理得到实现;当然若有较难处理的污废水，还可辅以其他工艺，最终达到出水水质和水量的稳定达标要求。
