申请日2018.07.06
公开(公告)日2019.03.05
IPC分类号C02F9/04
摘要
本实用新型公开了一种便于清洁的污水处理用活性炭过滤器，包括底板，所述底板的顶部外壁上焊接有等距离分布的支撑杆，所述支撑杆的顶部外壁上焊接有同一个箱体，且箱体包括处理箱和水箱，所述处理箱的顶部外壁上插接有进水斗，且处理箱顶部外壁的中间位置通过螺栓固定有电机，所述电机输出轴的底端焊接有传动轴，所述处理箱的顶部外壁靠近电机的位置开有第一通孔，且传动轴通过第一通孔与处理箱相连通。本实用新型对污水进行搅拌，加速污水的反应，缩短了工作时间，提高了工作效率，提高了装置的实用性，重复利用水源，符合节能环保理念，保证了装置干净整洁，延长了装置的使用寿命。
权利要求书

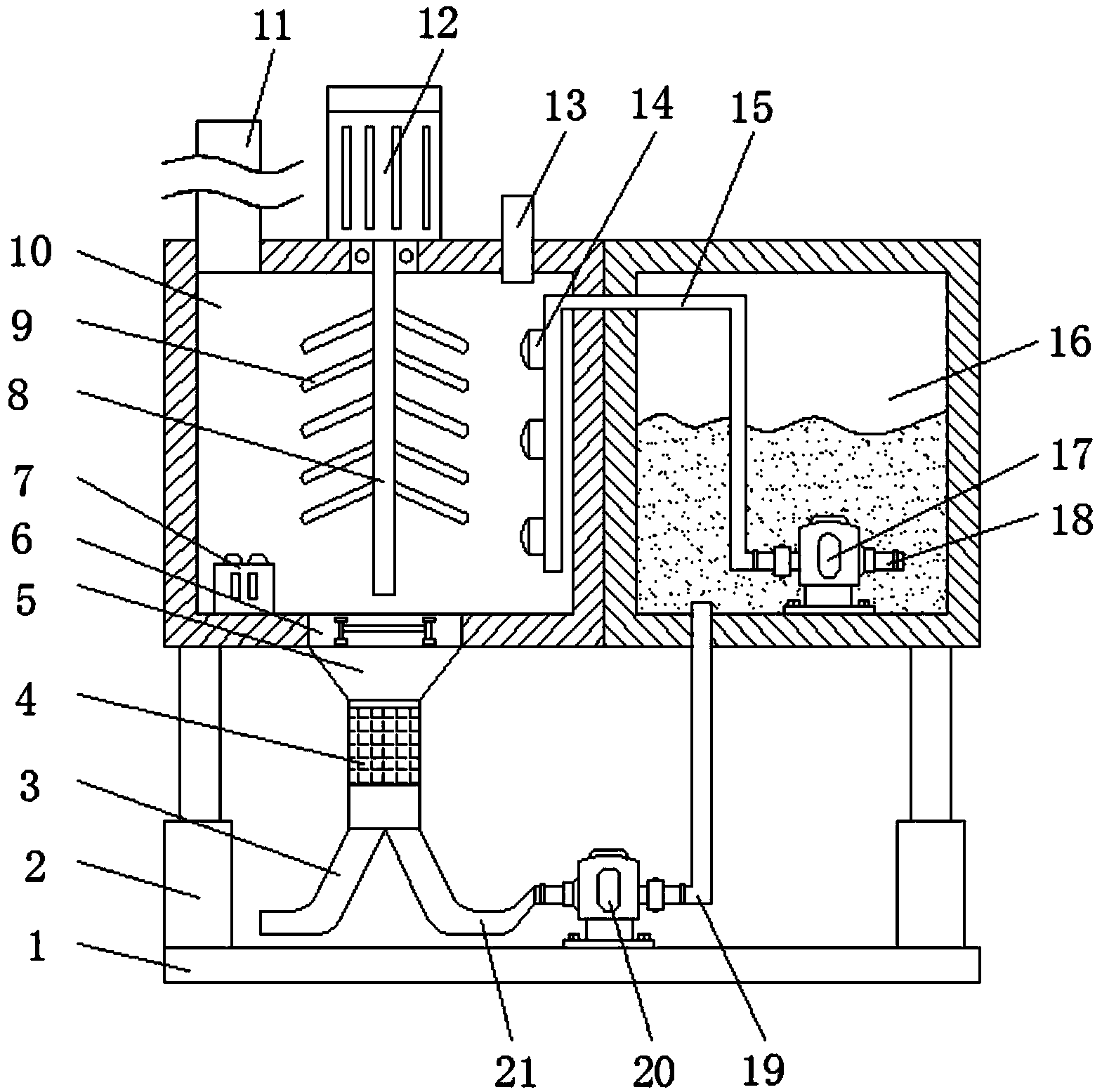

1.一种便于清洁的污水处理用活性炭过滤器，包括底板(1)，其特征在于，所述底板(1)的顶部外壁上焊接有等距离分布的支撑杆(2)，所述支撑杆(2)的顶部外壁上焊接有同一个箱体，且箱体包括处理箱(10)和水箱(16)，所述处理箱(10)的顶部外壁上插接有进水斗(11)，且处理箱(10)顶部外壁的中间位置通过螺栓固定有电机(12)，所述电机(12)输出轴的底端焊接有传动轴(8)，所述处理箱(10)的顶部外壁靠近电机(12)的位置开有第一通孔，且传动轴(8)通过第一通孔与处理箱(10)相连通，所述传动轴(8)的圆周外壁上焊接有等距离分布的搅拌叶片(9)，所述处理箱(10)的底部外壁上开有第二通孔，且第二通孔的一侧内壁上焊接有阀门(6)，所述处理箱(10)的底部外壁靠近阀门(6)的位置焊接有出水斗(5)，且出水斗(5)的一侧内壁上通过螺栓固定有活性炭吸附网(4)，所述出水斗(5)的一侧外壁上焊接有把手(22)，且出水斗(5)一侧外壁靠近把手(22)的位置通过螺栓固定有分流阀(23)，所述出水斗(5)的一端螺接有排水管(3)，且出水斗(5)的一端靠近排水管(3)的位置螺接有第一进水管(21)，所述第一进水管(21)的一端焊接有第一水泵(20)。
2.根据权利要求1所述的一种便于清洁的污水处理用活性炭过滤器，其特征在于，所述第一水泵(20)的出水口内壁上焊接有第一出水管(19)，且第一出水管(19)的一端插接在水箱(16)的底部外壁上。
3.根据权利要求1所述的一种便于清洁的污水处理用活性炭过滤器，其特征在于，所述水箱(16)的底部内壁上通过螺栓固定有第二水泵(17)，且第二水泵(17)的进水口内壁上焊接有第二进水管(18)。
4.根据权利要求3所述的一种便于清洁的污水处理用活性炭过滤器，其特征在于，所述第二水泵(17)的出水口内壁上焊接有第二出水管(15)，且处理箱(10)的一侧外壁靠近水箱(16)的位置开有第三通孔。
5.根据权利要求4所述的一种便于清洁的污水处理用活性炭过滤器，其特征在于，所述第二出水管(15)通过第三通孔与处理箱(10)的内部相连通，且第二出水管(15)的一侧外壁上螺接有等距离分布的喷头(14)。
6.根据权利要求1所述的一种便于清洁的污水处理用活性炭过滤器，其特征在于，所述处理箱(10)底部内壁的一侧通过螺栓固定有加热器(7)，且处理箱(10)顶部外壁的一侧插接有排气管(13)。
7.根据权利要求1所述的一种便于清洁的污水处理用活性炭过滤器，其特征在于，所述第一水泵(20)通过螺栓固定在底板(1)的表面上。
说明书
一种便于清洁的污水处理用活性炭过滤器
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种便于清洁的污水处理用活性炭过滤器。
背景技术
随着经济的发展的城市化的不断进步，人们对环境的问题越来越重视，特别是水资源，一些城市的湖泊、河流内水质不断恶化，引发鱼类大量死亡，净水成为重中之重。污水处理，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现在的污水处理装置不具备自身清洁功能，且不具备回收利用功能，因此亟需一种便于清洁的污水处理用活性炭过滤器来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于清洁的污水处理用活性炭过滤器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于清洁的污水处理用活性炭过滤器，包括底板，所述底板的顶部外壁上焊接有等距离分布的支撑杆，所述支撑杆的顶部外壁上焊接有同一个箱体，且箱体包括处理箱和水箱，所述处理箱的顶部外壁上插接有进水斗，且处理箱顶部外壁的中间位置通过螺栓固定有电机，所述电机输出轴的底端焊接有传动轴，所述处理箱的顶部外壁靠近电机的位置开有第一通孔，且传动轴通过第一通孔与处理箱相连通，所述传动轴的圆周外壁上焊接有等距离分布的搅拌叶片，所述处理箱的底部外壁上开有第二通孔，且第二通孔的一侧内壁上焊接有阀门，所述处理箱的底部外壁靠近阀门的位置焊接有出水斗，且出水斗的一侧内壁上通过螺栓固定有活性炭吸附网，所述出水斗的一侧外壁上焊接有把手，且出水斗一侧外壁靠近把手的位置通过螺栓固定有分流阀，所述出水斗的一端螺接有排水管，且出水斗的一端靠近排水管的位置螺接有第一进水管，所述第一进水管的一端焊接有第一水泵。
优选的，所述第一水泵的出水口内壁上焊接有第一出水管，且第一出水管的一端插接在水箱的底部外壁上。
优选的，所述水箱的底部内壁上通过螺栓固定有第二水泵，且第二水泵的进水口内壁上焊接有第二进水管。
优选的，所述第二水泵的出水口内壁上焊接有第二出水管，且处理箱的一侧外壁靠近水箱的位置开有第三通孔。
优选的，所述第二出水管通过第三通孔与处理箱的内部相连通，且第二出水管的一侧外壁上螺接有等距离分布的喷头。
优选的，所述处理箱底部内壁的一侧通过螺栓固定有加热器，且处理箱顶部外壁的一侧插接有排气管。
优选的，所述第一水泵通过螺栓固定在底板的表面上。
本实用新型的有益效果为：
1.通过设置的电机、传动轴和搅拌叶片，对污水进行搅拌，加速污水的反应，缩短了工作时间，提高了工作效率，提高了装置的实用性。
2.通过设置的活性炭吸附网、分流阀和第一进水管，使得装置清洁完废水后，可以通过第一进水管将水输送至水箱中存储，重复利用水源，符合节能环保理念。
3.通过设置的第二水泵、第二出水管和喷头，使得装置可以自行清洁内部，保证了装置干净整洁，延长了装置的使用寿命，为以后使用提供了便利，该装置结构新颖，设计合理，制造成本低，使用方便，满足人们的需求。
