申请日2018.07.06
公开(公告)日2019.03.01
IPC分类号C02F9/04
摘要
本实用新型提供了一种污水处理装置，包括：污水池，格栅，抽水装置，加药装置，管道混合器，分离装置和溶气装置;所述污水池，格栅，抽水装置，加药装置，管道混合器，分离装置和溶气装置通过管道依次相连;所述分离装置包括折流反应室，气浮池，存储池，排渣室，排渣口，排水口，出水口和刮渣机。通过本实用新型装置处理后，可以有效去除污水中各种藻类、降低水体浊度和有机物浓度等，可以广泛应用于自然水体的应急治理，操作简单，灵活度高，且可以实行流动式作业。
权利要求书
1.一种污水处理装置，其特征在于，包括：
污水池，格栅，抽水装置，加药装置，管道混合器，分离装置和溶气装置;
所述污水池，格栅，抽水装置，加药装置，管道混合器，分离装置和溶气装置通过管道依次相连;
所述分离装置包括折流反应室，气浮池，存储池，排渣室，排渣口，排水口，出水口和刮渣机;所述溶气装置包括空压机，溶气罐，加压泵和释放器;所述气浮池包括气浮池一室和气浮池二室，所述气浮池一室和气浮池二室的中下部隔开，上部相连通，所述折流反应室的上部流入口与所述管道混合器相连通，所述折流反应室的下部流出口与所述气浮池一室相连通，所述气浮池的上侧设置所述刮渣机，与所述刮渣机的水平一侧设置所述排渣室，所述存储池设置在所述排渣室的下侧，且与所述气浮池二室的下部相连通，所述排渣室的侧壁上设置有所述排渣口，所述存储池的侧壁上设置有所述排水口和出水口，所述出水口通过所述加压泵与所述溶气罐的进水口相连通，所述空压机与所述溶气罐的进气口相连通，所述溶气罐的出口与所述释放器相连，所述释放器设置在所述气浮池一室的底部。
2.如权利要求1所述的一种污水处理装置，其特征在于，所述抽水装置包括真空泵，上料阀，下料阀，泄压阀和真空箱，所述真空泵连接在所述真空箱上，用于对所述真空箱抽真空;所述泄压阀连接在所述真空箱上，用于对所述真空箱泄压，所述上料阀连接在所述格栅和所述真空箱的进水口之间，所述下料阀连接在所述真空箱的出水口和所述加药装置之间。
3.如权利要求1所述的一种污水处理装置，其特征在于，所述加药装置包括计量泵，流量阀和配药箱，所述配药箱通过所述计量泵和流量阀连接至所述抽水装置和管道混合器之间的管道上。
4.如权利要求3所述的一种污水处理装置，其特征在于，所述配药箱中还设置有搅拌器，用于搅拌配药箱中的药剂。
5.如权利要求4所述的一种污水处理装置，其特征在于，所述药剂为絮凝药剂。
6.如权利要求1所述的一种污水处理装置，其特征在于，所述溶气罐的出口与所述释放器之间还设置有蝶阀，用于控制所述释放器的流量。
7.如权利要求1所述的一种污水处理装置，其特征在于，所述折流反应室中的水道呈“之”字型排列。
说明书
一种污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种污水处理装置。
背景技术
有机物含量过高，藻类爆发等都是导致水污染的重要原因，藻类消耗水里的氧气，使水流动性不足时会使水腥臭和发绿发黑，湖泊和水塘的臭味由藻类死亡以及水体缺氧产生，还会产生藻毒素，包括生物肽、生物碱等，这些毒素可使饮用此水的陆生动物中毒死亡。因此，如何处理含有有机物和藻类的污水成为本领域需要解决的技术问题。
实用新型内容
为此，本实用新型的一个目的在于提出一种能够有效去除污水中的藻类和有机物，降低水体浊度的污水处理装置。

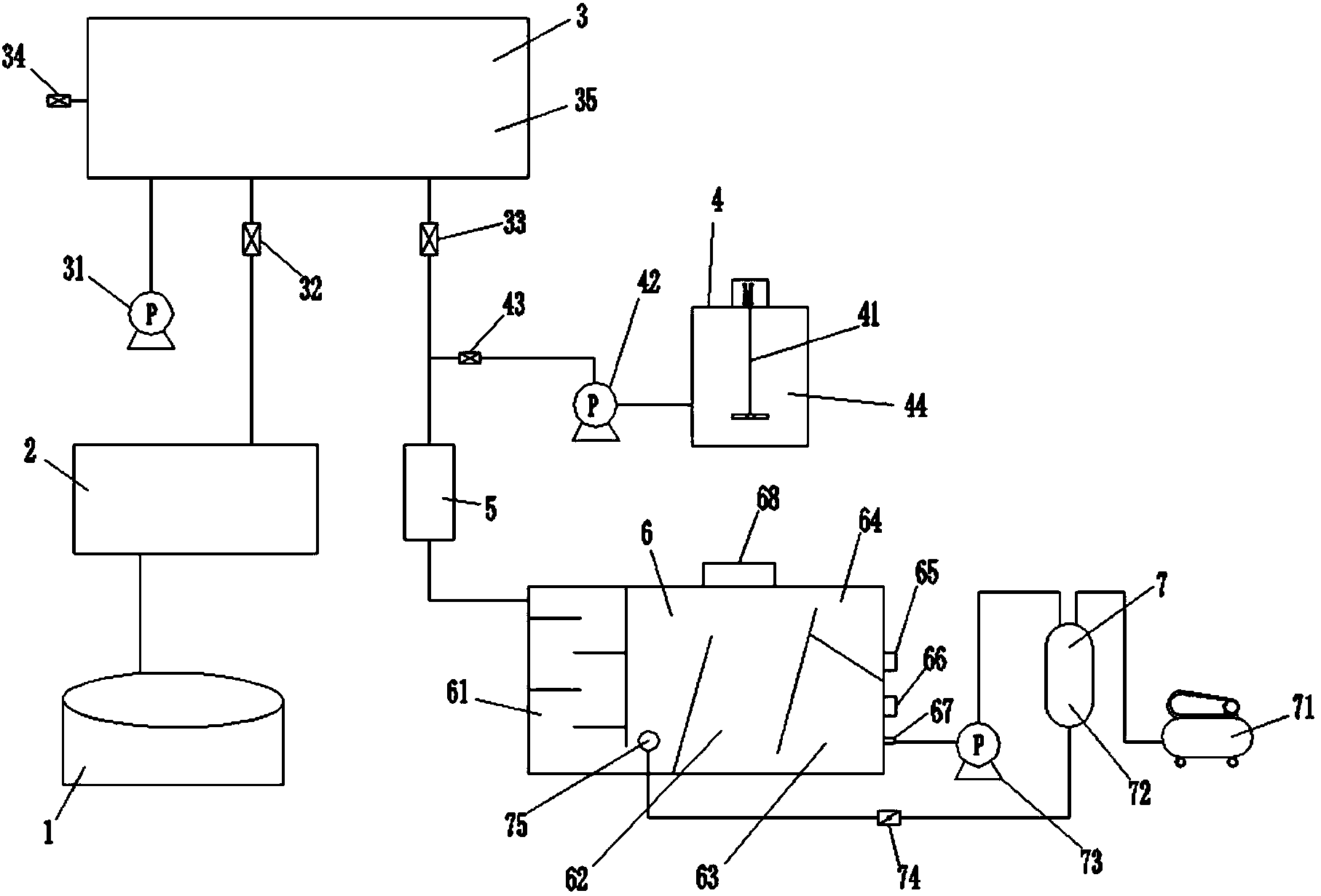

本实用新型提供了一种污水处理装置，包括：污水池，格栅，抽水装置，加药装置，管道混合器，分离装置和溶气装置;所述污水池，格栅，抽水装置，加药装置，管道混合器，分离装置和溶气装置通过管道依次相连;所述分离装置包括折流反应室，气浮池，存储池，排渣室，排渣口，排水口，出水口和刮渣机;所述气浮池包括气浮池一室和气浮池二室，所述气浮池一室和气浮池二室的中下部隔开，上部相连通，所述溶气装置包括空压机，溶气罐，加压泵和释放器;所述折流反应室的上部流入口与所述管道混合器相连通，所述折流反应室的下部流出口与所述气浮池一室相连通，所述气浮池的上侧设置所述刮渣机，与所述刮渣机的水平一侧设置所述排渣室，所述存储池设置在所述排渣室的下侧，且与所述气浮池二室的下部相连通，所述排渣室的侧壁上设置有所述排渣口，所述存储池的侧壁上设置有所述排水口和出水口，所述出水口通过所述加压泵与所述溶气罐的进水口相连通，所述空压机与所述溶气罐的进气口相连通，所述溶气罐的出口与所述释放器相连，所述释放器设置在所述气浮池一室的底部。
进一步地，所述抽水装置包括真空泵，上料阀，下料阀，泄压阀和真空箱，所述真空泵连接在所述真空箱上，用于对所述真空箱抽真空;所述泄压阀连接在所述真空箱上，用于对所述真空箱泄压，所述上料阀连接在所述格栅和所述真空箱的进水口之间，所述下料阀连接在所述真空箱的出水口和所述加药装置之间。
进一步地，所述加药装置包括计量泵，流量阀和配药箱，所述配药箱通过所述计量泵和流量阀连接至所述抽水装置和管道混合器之间的管道上。
进一步地，所述配药箱中还设置有搅拌器，用于搅拌配药箱中的药剂。
进一步地，所述药剂为絮凝药剂。
进一步地，所述溶气罐的出口与所述释放器之间还设置有蝶阀，用于控制所述释放器的流量。
进一步地，所述折流反应室中的水道呈“之”字型排列。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
