申请日2018.07.06
公开(公告)日2019.03.05
IPC分类号C02F3/28
摘要
本实用新型公开了一种颗粒污泥生物脱氮的反应器，包括反应器主体，反应器主体的内部底端设置有颗粒污泥区，颗粒污泥区的顶端设置有悬浮污泥区，悬浮污泥区的顶端设置有三相分离器，三相分离器的顶端连接有沼气收集管道，沼气收集管道的底端设置有沼气收集设备，沼气收集设备的一侧设置有取样管道，颗粒污泥区的底端设置有布水器，布水器的一端连接有控温废水槽，控温废水槽的顶端连接有循环管道且与反应器主体顶端相连接。本实用新型是一种颗粒污泥生物脱氮的反应器，在使用的过程中通过搅拌加速内部的工作效率，提升工艺质量，防止发生赌塞现象，且该设备设有控温功能，可方便对内部温度进行控制。
权利要求书

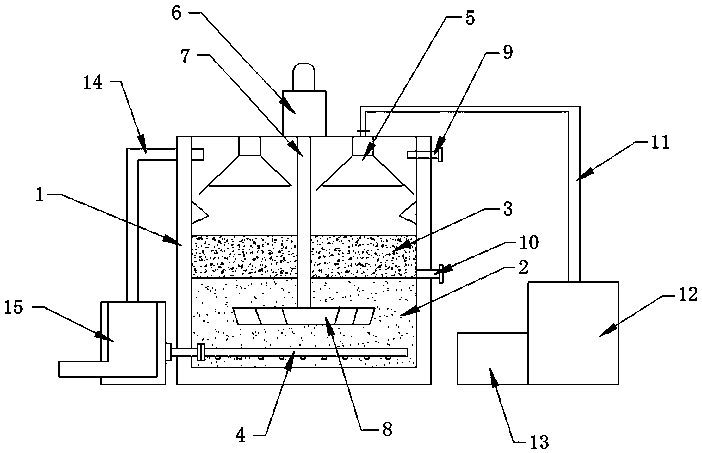

1.一种颗粒污泥生物脱氮的反应器，包括反应器主体(1)，其特征在于，所述反应器主体(1)的内部底端设置有颗粒污泥区(2)，所述颗粒污泥区(2)的顶端设置有悬浮污泥区(3)，所述悬浮污泥区(3)的顶端设置有三相分离器(5)，所述三相分离器(5)的顶端连接有沼气收集管道(11)，所述沼气收集管道(11)的底端设置有沼气收集设备(12)，所述沼气收集设备(12)的一侧设置有取样管道(13)，所述颗粒污泥区(2)的底端设置有布水器(4)，所述布水器(4)的一端连接有控温废水槽(15)，所述控温废水槽(15)的顶端连接有循环管道(14)且与反应器主体(1)顶端相连接。
2.根据权利要求1所述的一种颗粒污泥生物脱氮的反应器，其特征在于，所述反应器主体(1)的顶端一侧设置有处理水管道(9)，所述处理水管道(9)的底端设置有污泥管道(10)且与悬浮污泥区(3)相连通。
3.根据权利要求1所述的一种颗粒污泥生物脱氮的反应器，其特征在于，所述反应器主体(1)的顶端安装有驱动电机(6)，所述驱动电机(6)的底端连接有传动连接杆(7)，所述传动连接杆(7)的底端设置有搅拌叶(8)，所述搅拌叶(8)与驱动电机(6)通过传动连接杆(7)传动连接。
说明书
一种颗粒污泥生物脱氮的反应器
技术领域
本实用新型涉及一种反应器，特别涉及一种颗粒污泥生物脱氮的反应器。
背景技术
生物反应器是指任何提供生物活性环境的制造或工程设备。在一种情况下，生物反应器是一个进行涉及到生物或生物化学活性物质由特定的生物生产出来的化学过程的容器。此过程既可以有氧进行也可以无氧进行。这些生物反应器通常呈圆筒状，其体积从几升到几立方米不等，常由不锈钢制成，生物反应器是利用酶或生物体(如微生物)所具有的生物功能，在体外进行生化反应的装置系统，它是一种生物功能模拟机，如发酵罐、固定化酶或固定化细胞反应器等。在酒类、医药生产、浓缩果酱、果汁发酵、有机污染物降解方面有重要应用。
在现有的反应器的技术条件基础上，在使用的范围性以及便捷性上依然存在很多不足，大部分生物反应器使用的过程中，内部反应效率较慢，且容易发生污泥赌塞现象，降低工作效率，且内部温度不方便进行控制，影响工艺质量，十分不便。
发明内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种颗粒污泥生物脱氮的反应器，可以有效的提高生物反应器的使用范围以及便捷性，在使用的过程中通过搅拌加速内部的工作效率，提升工艺质量，防止发生赌塞现象，且该设备设有控温功能，可方便对内部温度进行控制，操作简单，实用性强。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种颗粒污泥生物脱氮的反应器，包括反应器主体，所述反应器主体的内部底端设置有颗粒污泥区，所述颗粒污泥区的顶端设置有悬浮污泥区，所述悬浮污泥区的顶端设置有三相分离器，所述三相分离器的顶端连接有沼气收集管道，所述沼气收集管道的底端设置有沼气收集设备，所述沼气收集设备的一侧设置有取样管道，所述颗粒污泥区的底端设置有布水器，所述布水器的一端连接有控温废水槽，所述控温废水槽的顶端连接有循环管道且与反应器主体顶端相连接。
作为本实用新型的一种优选技术方案，所述反应器主体的顶端一侧设置有处理水管道，所述处理水管道的底端设置有污泥管道且与悬浮污泥区相连通。
作为本实用新型的一种优选技术方案，所述反应器主体的顶端安装有驱动电机，所述驱动电机的底端连接有传动连接杆，所述传动连接杆的底端设置有搅拌叶，所述搅拌叶与驱动电机通过传动连接杆传动连接。
与现有技术相比，本实用新型的有益效果如下：
本实用新型是一种颗粒污泥生物脱氮的反应器，可以有效的提高生物反应器的使用范围以及便捷性，在使用的过程中通过搅拌加速内部的工作效率，提升工艺质量，防止发生赌塞现象，且该设备设有控温功能，可方便对内部温度进行控制，操作简单，实用性强。
