申请日2017.12.15
公开(公告)日2018.08.21
IPC分类号C02F3/12; C02F3/10
摘要
一种填料式SBR化污水处理设备，包括一侧设置了进水口、另一侧设置了滗水器的矩形污水反应池;所述污水反应池内设置有曝气器，组合填料和球形浮球，所述曝气器连接有风机。本实用新型所述填料式SBR污水处理设备可以去除工业中的悬浮物、不溶性颗粒、有机废水等，让SBR技术具有绿色、环保、高效等优点;通过实际使用，其对污水的处理效果显著，且结构简单，维护简单，避免重复污染，重复治理，适合各种复杂地形，工程量小，投资成本低。
权利要求书
1.一种填料式SBR化污水处理设备，其特征在于，包括一侧设置了进水口、另一侧设置了滗水器的污水反应池;所述污水反应池内设置有曝气器，组合填料和球形浮球，所述曝气器连接有风机。
2.根据权利要求1所述的一种填料式SBR化污水处理设备，其特征在于，所述球形浮球固定设置在液体表面，外部生长好氧菌体。
3.根据权利要求1所述的一种填料式SBR化污水处理设备，其特征在于，所述污水反应池还包括排污口。
4.根据权利要求1所述的一种填料式SBR化污水处理设备，其特征在于，所述组合填料为软式和半软式填料的组合填料。
5.根据权利要求1所述的一种填料式SBR化污水处理设备，其特征在于，所述组合填料纵向固定排列。
6.根据权利要求1所述的一种填料式SBR化污水 处理设备，其特征在于，所述组合填料纵向列有4组。
7.根据权利要求1所述的一种填料式SBR化污水处理设备，其特征在于，所述污水反应池是矩形。
8.根据权利要求1所述的一种填料式SBR化污水处理设备，其特征在于，所述球形浮球和曝气器分别设置在组合填料的两侧。
说明书
一种填料式SBR化污水处理设备
技术领域
本实用新型涉及污水治理的技术领域，具体而言，设计一种填料式SBR污水处理设备。
背景技术
随着科技的高速发展，给人们生活带来便利的同时，生活环境却遭到严重的污染，工业废水的超标排放，生活污水的过渡排放，使湖泊、河流遭受着重大的污染。而湖泊、江流水流作为生活饮用水最主要的部分，严重污染饮用水的现象，加剧了我国水资源危机。因此，污水处理工艺尤为重要，其中，SBR技术就是其中一种重要的污水处理工艺。
SBR技术是一种按间歇曝气方式来运行的活性污泥污水处理技术，采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。SBR技术包括有：污水进口、反应池、鼓风机、曝气头、滗水器、活性污泥等组成。其主要处理工艺为：曝气、生物降解反应、静止、沉淀、排出等。现有SBR技术存在活性污泥的分布不均，生物降解的不完全，活性污泥被大量排出等缺点，本实用新型正是针对现有技术存在的不足，提供了一种填料式SBR污水处理设备。
实用新型内容
本实用新型的所要解决的技术问题在于活性污泥的分布不均，生物降解的不完全，活性污泥被大量排出等问题。
本实用新型采用以下技术方案解决上述技术问题的：

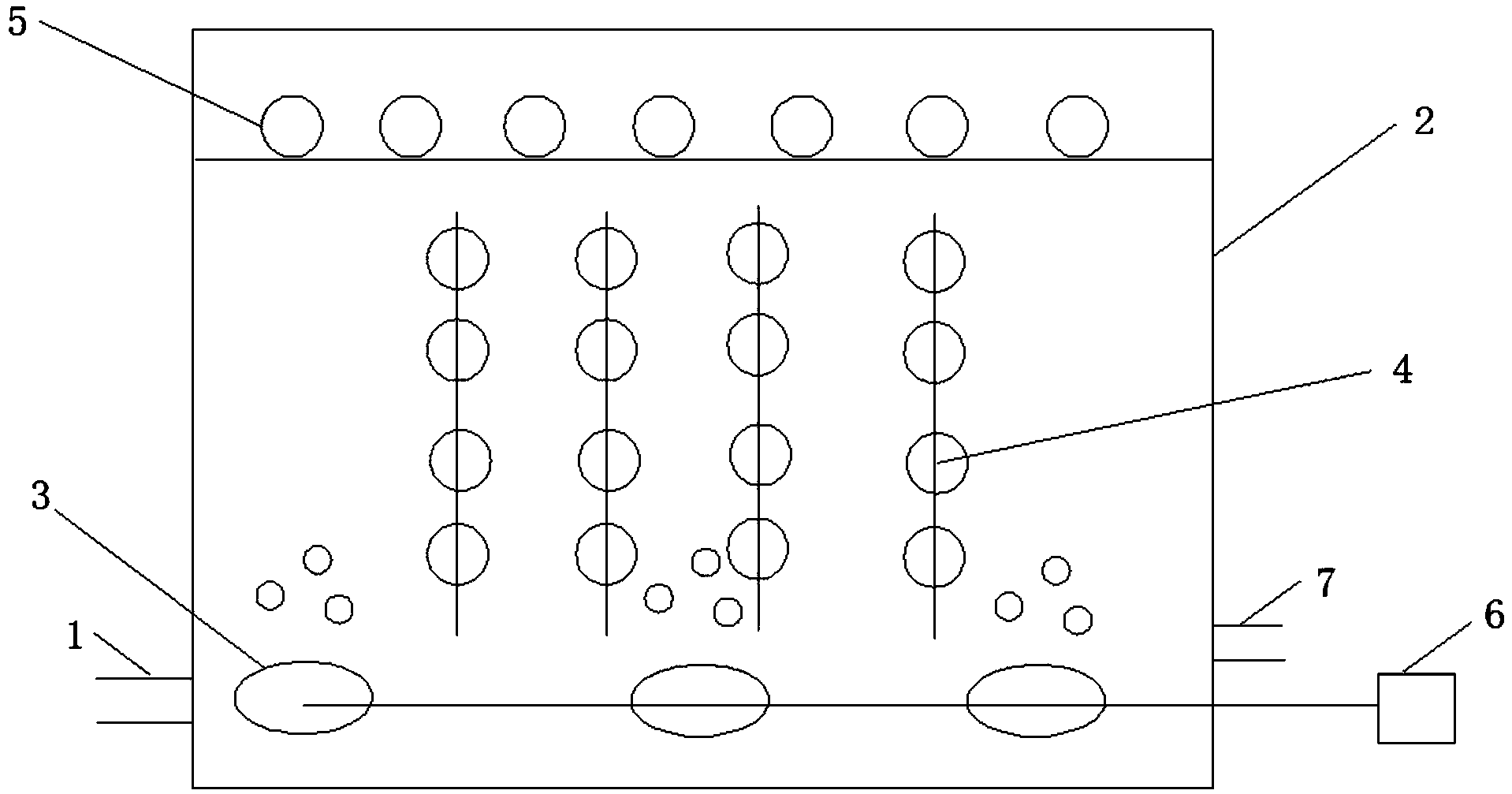

一种填料式SBR化污水处理设备，包括一侧设置了进水口、另一侧设置了滗水器的矩形污水反应池;所述污水反应池内设置有曝气器，组合填料和球形浮球，所述曝气器连接有风机。
进一步地，所述球形浮球固定设置在液体表面，外部生长好氧菌体。
进一步地，所述污水反应池还包括排污口。
进一步地，所述组合填料为软式和半软式填料的组合填料。
进一步地，所述组合填料纵向固定排列。
进一步地，所述组合填料纵向列有4组。
进一步地，所述污水反应池是矩形。
进一步地，所述球形浮球和曝气器分别设置在组合填料的两侧。
本实用新型的优点在于：
1、本实用新型采用组合式填料，采用软式填料与半软式填料组合使用，既能挂膜，又能有效切割气泡，提高氧的转移速率和利用率。使水气生物膜得到充分交换，使水中的有机物得到高效处理。从而提高污水处理的效率;同时组合填料也会对排水中的污泥进行拦截，减少活性污泥的流失率。
2、本实用新型采用球形悬浮载体，外部生长好氧菌体，通过污水与载体的充分接触，好氧菌体与污水进行生物降解反应，提高污水处理效率。
3、本实用新型所述填料式SBR污水处理设备可以去除工业中的悬浮物、不溶性颗粒、有机废水等，让SBR技术具有绿色、环保、高效等优点。通过实际使用，其对污水的处理效果显著，且结构简单，维护简单，避免重复污染，重复治理，适合各种复杂地形，工程量小，投资成本低。
