申请日2018.01.17
公开(公告)日2018.05.04
IPC分类号C02F9/08
摘要
本发明公开了一种立体多级可循环水处理装置，包括上箱体和下箱体，所述上箱体的顶部安装有L形进水管，L形进水管的竖直部上端安装有进水斗，上箱体的内侧壁上安装有多个紫外线发生器，L形进水管的下方于上箱体内设有隔板，隔板周向均匀设有多个，各个隔板的两侧还安装有二氧化氯发生器，隔板的下侧于上箱体内依次设置有鹅卵石、金属网板和半透膜，下箱体的内底部安装有致密过滤网，下箱体的底部安装有出水管，出水管上分别安装有水质测定仪和电磁阀，出水管上还连接有循环管，循环管上安装有循环泵，循环管的另一端位于进水斗的上方。本发明结构紧凑合理，方便拆装维护，水处理效果好，利于推广。
权利要求书

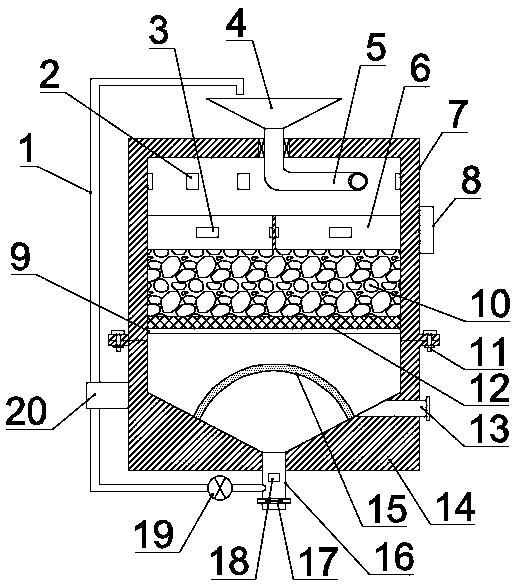

1.一种立体多级可循环水处理装置，包括相互配合的上箱体(7)和下箱体(14)，其特征在于，所述上箱体(7)的顶部安装有L形进水管(5)，所述L形进水管(5)的竖直部上端安装有进水斗(4)，所述上箱体(7)的内侧壁上安装有多个紫外线发生器(2)，所述L形进水管(5)的下方于上箱体(7)内设有隔板(6)，隔板(6)周向均匀设有多个，各个隔板(6)的两侧还安装有二氧化氯发生器(3)，所述隔板(6)的下侧于上箱体(7)内依次设置有鹅卵石(10)、金属网板(12)和半透膜(9)，所述下箱体(14)的内底部安装有致密过滤网(15)，所述下箱体(14)的底部安装有出水管(16)，出水管(16)上分别安装有水质测定仪(18)和电磁阀(17)，出水管(16)上还连接有循环管(1)，循环管(1)上安装有循环泵(19)，循环管(1)的另一端位于进水斗(4)的上方。
2.根据权利要求1所述的立体多级可循环水处理装置，其特征在于，所述上箱体(7)和下箱体(14)之间通过若干固定螺栓(11)连接固定，且上箱体(7)和下箱体(14)连接处设有密封垫。
3.根据权利要求1所述的立体多级可循环水处理装置，其特征在于，所述L形进水管(5)的水平部端部出水口设于L形进水管(5)的水平部前侧或后侧。
4.根据权利要求1或3所述的立体多级可循环水处理装置，其特征在于，所述紫外线发生器(2)的安装位置与L形进水管(5)的水平部水平对应。
5.根据权利要求1或2所述的立体多级可循环水处理装置，其特征在于，所述下箱体(14)的内底部呈外圈向上翘起的锥形结构。
6.根据权利要求1所述的立体多级可循环水处理装置，其特征在于，所述致密过滤网(15)为中部向上弧形突出结构，致密过滤网(15)的外圈上侧于下箱体(14)上还设置有排污管(13)。
7.根据权利要求1所述的立体多级可循环水处理装置，其特征在于，所述循环管(1)还通过管箍(20)与下箱体(14)连接固定。
8.根据权利要求1所述的立体多级可循环水处理装置，其特征在于，所述上箱体(7)上还安装有控制器(8)，所述控制器(8)分别与紫外线发生器(2)、二氧化氯发生器(3)、水质测定仪(18)、电磁阀(17)和循环泵(19)电性连接。
说明书
一种立体多级可循环水处理装置
技术领域
本发明涉及水处理设备领域，具体是一种立体多级可循环水处理装置。
背景技术
近几年来，我国污水处理行业突飞猛进，整体发展处于快速成长期，主要表现在污水处理能力迅速扩张、污水处理率稳步提高、污水处理量快速增长等方面;其中污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
随着人们生活水平的提高，人们对饮用水的质量要求逐渐提高，水的质量直接关系到人体的健康。为了得到干净的饮用水，现今出现了很多净水器，但这些净水器大多直接将自来水通过简单滤芯过滤后，直接被人们饮用，由于过滤后水分子结构为大分子团水，不易被人体吸收。因此，针对这一现状，迫切需要开发一种立体多级可循环水处理装置，以克服当前实际应用中的不足。
发明内容
本发明的目的在于提供一种立体多级可循环水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种立体多级可循环水处理装置，包括相互配合的上箱体和下箱体，所述上箱体的顶部安装有L形进水管，L形进水管与上箱体的顶部为转动连接，L形进水管的水平部位于上箱体的内侧，所述L形进水管的竖直部上端安装有进水斗，所述上箱体的内侧壁上安装有多个紫外线发生器，所述L形进水管的下方于上箱体内设有隔板，隔板周向均匀设有多个，各个隔板的内端汇集连接固定，各个隔板的外端与上箱体的内壁连接固定，各个隔板的两侧还安装有二氧化氯发生器，所述隔板的下侧于上箱体内依次设置有鹅卵石、金属网板和半透膜，所述下箱体的内底部安装有致密过滤网，所述下箱体的底部安装有出水管，出水管上分别安装有水质测定仪和电磁阀，出水管上还连接有循环管，循环管上安装有循环泵，循环管的另一端位于进水斗的上方。
作为本发明进一步的方案：所述上箱体和下箱体之间通过若干固定螺栓连接固定，且上箱体和下箱体连接处设有密封垫。
作为本发明进一步的方案：所述L形进水管的水平部端部出水口设于L形进水管的水平部前侧或后侧。
作为本发明进一步的方案：所述紫外线发生器的安装位置与L形进水管的水平部水平对应。
作为本发明进一步的方案：所述下箱体的内底部呈外圈向上翘起的锥形结构。
作为本发明进一步的方案：所述致密过滤网为中部向上弧形突出结构，致密过滤网的外圈上侧于下箱体上还设置有排污管。
作为本发明进一步的方案：所述循环管还通过管箍与下箱体连接固定。
作为本发明进一步的方案：所述上箱体上还安装有控制器，所述控制器分别与紫外线发生器、二氧化氯发生器、水质测定仪、电磁阀和循环泵电性连接。
与现有技术相比，本发明的有益效果是：该立体多级可循环水处理装置，方便拆装维护，通过能够转动的L形进水管的设置，以及隔板的设置，利于水体的均匀分散，提升紫外线发生器和二氧化氯发生器对水体的初处理效果，通过金属网板可对鹅卵石进行支撑，鹅卵石和半透膜可对水体中级处理，通过致密过滤网可对水体终极处理，且致密过滤网的结构设置，清理维护周期长;通过水质测定仪用于测定出水管内水体的质量，当水质合格，则通过控制器控制电磁阀打开，循环泵不工作，从出水管排出水体;当水质不合格，则通过控制器控制电磁阀关闭，循环泵工作，通过循环泵将出水管内的水体抽回到进水斗内，进行循环水处理，使得水处理质量稳定可靠;该装置结构紧凑合理，方便拆装维护，水处理效果好，利于推广。
