申请日2017.12.14
公开(公告)日2018.04.20
IPC分类号G05B19/042; C02F1/00; C02F1/50
摘要
本发明公开了一种新型环保水处理设备自动控制设备，包括底板，所述底板的顶部固定连接有机箱，所述机箱内壁的两侧之间固定连接有分隔板，所述分隔板的顶部从左至右依次固定连接有过滤箱、电机和消毒箱，且电机输出轴的外表面套设有第一锥齿轮，所述机箱内壁的顶部和底部之间通过轴承转动连接有搅拌轴，本发明涉及水处理设备技术领域。该新型环保水处理设备自动控制设备，大大提高了自动化程度，无需花费大量的时间进行手动的控制进入水处理箱的量，很好的减轻了工作人员的工作负担，提高了工作人员的工作效率，实现了既快速又高效的对水处理设备进行自动控制，从而大大方便了工作人员的水处理工作。
权利要求书

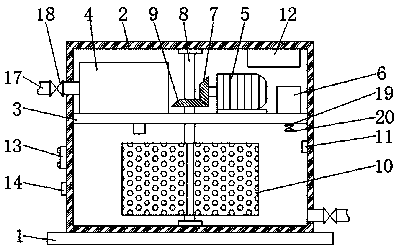

1.一种新型环保水处理设备自动控制设备，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有机箱(2)，所述机箱(2)内壁的两侧之间固定连接有分隔板(3)，所述分隔板(3)的顶部从左至右依次固定连接有过滤箱(4)、电机(5)和消毒箱(6)，且电机(5)输出轴的外表面套设有第一锥齿轮(7)，所述机箱(2)内壁的顶部和底部之间通过轴承转动连接有搅拌轴(8)，所述搅拌轴(8)位于分隔板(3)顶部的外表面套设有与第一锥齿轮(7)相互啮合的第二锥齿轮(9)，所述搅拌轴(8)位于分隔板(3)底部的外表面套设有搅拌头(10)，所述机箱(2)内壁的一侧且位于分隔板(3)的底部固定连接有水位传感器(11)，所述机箱(2)内壁顶部的一侧固定连接有中央处理器(12)，且机箱(2)的一侧分别固定连接有控制开关(13)和按键(14)。
2.根据权利要求1所述的一种新型环保水处理设备自动控制设备，其特征在于：所述水位传感器(11)的输出端与水位比较器(15)的输入端连接，所述水位比较器(15)的输出端与反馈模块(16)的输入端连接。
3.根据权利要求1和2所述的一种新型环保水处理设备自动控制设备，其特征在于：所述反馈模块(16)、控制开关(13)和按键(14)的输出端分别与中央处理器(12)的输入端连接。
4.根据权利要求1所述的一种新型环保水处理设备自动控制设备，其特征在于：所述过滤箱(4)的一侧连通有进水管(17)，且进水管(17)的内部固定连接有第一电磁阀(18)。
5.根据权利要求1所述的一种新型环保水 处理设备自动控制设备，其特征在于：所述消毒箱(6)的底部连通有出液管(19)，且出液管(19)的内部固定连接有第二电磁阀(20)。
6.根据权利要求1所述的一种新型环保水处理设备自动控制设备，其特征在于：所述中央处理器(12)的输出端分别与电机(5)、第一电磁阀(18)、第二电磁阀(20)和水位比较器(15)的输入端连接。
7.根据权利要求1所述的一种新型环保水处理设备自动控制设备，其特征在于：所述中央处理器(12)的输入端与电源模块(21)的输出端电性连接。
8.根据权利要求1所述的一种新型环保水处理设备自动控制设备，其特征在于：所述电源模块(21)的输出端分别与水位传感器(11)、控制开关(13)和按键(14)的输入端电性连接。
说明书
一种新型环保水处理设备自动控制设备
技术领域
本发明属于水处理设施技术领域，特别是涉及一种新型环保水处理设备自动控制设备。
背景技术
从狭义上来讲，水处理一般指污水处理;从广义上看，水处理可以外延至给水处理、水务运营、污泥处理、中水回用、膜法水处理、海水淡化、黑臭水体治理、城市给排水规划、海绵城市等诸多概念。随着国民经济发展，居民环保意识增强，环保治理理念从“总量控制”向“质量控制”转变，我国水处理行业正在经历从“狭义水处理”向“广义水处理”的演进过程。
水资源短缺和用水需求持续增长造成了水资源供给的严重供需矛盾。在这一大背景下，水资源循环利用是解决供需矛盾的唯一途径，这决定了水处理行业将在未来较长的时间内具备刚性需求属性，继续维持高景气度。
另一方面，在环保治理从“总量控制”向“质量控制”转变的指导思路下，水处理行业的发展方向也正在悄然发生转变——从传统的“狭义水处理”向“广义水处理”演进。市场热点聚焦在以“黑臭水体治理”、“膜法水处理”、“海绵城市”、“污泥处理”等为代表的专业化程度更高、治理效果更好的细分领域。
根据世界银行2016年公布的数据，中国水资源总量为28180亿立方米，该数值仅次于巴西，俄罗斯，加拿大，美国，在214个国家和地区中，名列第五位;但人均水资源仅有2062立方米，是世界平均水平的三分之一，位列全球106位。人均水资源匮乏是我国的基本国情。
据统计，目前全国地表水体中Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类、Ⅴ类和劣Ⅴ类水质占比分别为31%、30%、21%、6%、9%和3%，其中Ⅳ类及Ⅳ类以下水质水体占比近4成，水质污染问题严重。每年水质污染给人体健康、工业生产、农业生产和渔业养殖等方面造成的经济损失约2400亿。。2014年全国废水排放总量约为716亿吨，较2005年的514亿吨增长近4成，2005至2014十年间年复合增长率为3.4%，保持逐年稳步增长。
过去10年间，随着人口增长，城市建设以及经济增长，全国用水总量总体呈现持续增长态势，在2015年达到6180亿立方米。(其中，由于首次进行最严格水资源管理制度考核、以及农业水价综合改革和工业用水差别水价政策的推进，2014年的农业和工业用水量分别出现下降，全国用水总量同时环比下降1.4%。)05至15年的用水总量年均复合增长率约为0.93%，据此计算到2030年全国用水总量将达到7100亿立方米。这一预测与《全国水资源综合规划》划定的2030年用水上限不超过7000亿立方米基本一致。因此，在可预见的未来，用水量仍将继续增长。
水处理设备就是通过各种物理的、化学的手段，去除水中一些对生产、生活不需要的有害的物质，这一类对水做过滤净化处理的设备，由于社会生产、生活与水密切相关，因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。在国内医药、生物、电子、化工、电厂和污水处理等领域得到了广泛的运用。
目前的水处理设备自动化程度较低，每次工作人员都需要花费大量的时间进行手动的控制进入水处理箱的量，大大增加了工作人员的工作负担，降低了工作人员的工作效率，不能实现既快速又高效的对水处理设备进行自动控制，从而给工作人员的水处理工作带来了极大的不便。
发明内容
针对现有技术的不足，本发明提供了一种新型环保水处理设备自动控制设备，解决了水处理设备自动化程度较低的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种新型环保水处理设备自动控制设备，包括底板，所述底板的顶部固定连接有机箱，所述机箱内壁的两侧之间固定连接有分隔板，所述分隔板的顶部从左至右依次固定连接有过滤箱、电机和消毒箱，且电机输出轴的外表面套设有第一锥齿轮，所述机箱内壁的顶部和底部之间通过轴承转动连接有搅拌轴，所述搅拌轴位于分隔板顶部的外表面套设有与第一锥齿轮相互啮合的第二锥齿轮，所述搅拌轴位于分隔板底部的外表面套设有搅拌头，所述机箱内壁的一侧且位于分隔板的底部固定连接有水位传感器，所述机箱内壁顶部的一侧固定连接有中央处理器，且机箱的一侧分别固定连接有控制开关和按键。
为了进一步提高新型环保水处理设备自动控制设备的使用性能，所述水位传感器的输出端与水位比较器的输入端连接，所述水位比较器的输出端与反馈模块的输入端连接。
为了进一步提高新型环保水处理设备自动控制设备的使用性能，所述反馈模块、控制开关和按键的输出端分别与中央处理器的输入端连接。
为了进一步提高新型环保水处理设备自动控制设备的使用性能，所述过滤箱的一侧连通有进水管，且进水管的内部固定连接有第一电磁阀。
为了进一步提高新型环保水处理设备自动控制设备的使用性能，所述消毒箱的底部连通有出液管，且出液管的内部固定连接有第二电磁阀。
为了进一步提高新型环保水处理设备自动控制设备的使用性能，所述中央处理器的输出端分别与电机、第一电磁阀、第二电磁阀和水位比较器的输入端连接。
为了进一步提高新型环保水处理设备自动控制设备的使用性能，所述中央处理器的输入端与电源模块的输出端电性连接。
为了进一步提高新型环保水处理设备自动控制设备的使用性能，所述电源模块的输出端分别与水位传感器、控制开关和按键的输入端电性连接。
有益效果
本发明提供了一种新型环保水处理设备自动控制设备。具备以下有益效果：
(1)该新型环保水处理设备自动控制设备，通过在机箱内壁的一侧且位于分隔板的底部固定连接有水位传感器，再分别通过中央处理器、第一电磁阀、第二电磁阀、水位比较器、控制开关、按键和反馈模块的配合设置，可实现使机箱自动控制进入水的量，这样大大提高了自动化程度，无需花费大量的时间进行手动的控制进入水处理箱的量，很好的减轻了工作人员的工作负担，提高了工作人员的工作效率，实现了既快速又高效的对水处理设备进行自动控制，从而大大方便了工作人员的水处理工作。
(2)该新型环保水处理设备自动控制设备，通过在机箱内壁的两侧之间固定连接有分隔板，再分别通过搅拌轴、第一锥齿轮、第二锥齿轮和电机的配合设置，可实现对机箱内部过滤后的水进行消毒搅拌，从而大大加快了消毒速率，可实现快速消毒。
