申请日2018.01.17
公开(公告)日2018.05.04
IPC分类号C02F9/04
摘要
本发明公开了一种基于复合过滤技术的化工废水处理装置，包括釜体，釜体内设有反应腔，反应腔的开口端设有密封盖，密封盖的顶端设有絮凝剂盒，反应腔的底壁上设有导流板，釜体的底端设有电机，电机的电机轴固定连接搅拌杆，搅拌杆顶端穿过釜体的底壁和导流板且悬伸在反应腔内，搅拌杆的外圆面上部均匀的设有若干搅拌叶，反应腔的上部设有过滤网筒，过滤网筒与反应腔的内壁形成一个底端敞口的环形腔，环形腔的外壁中部设有排水孔;本发明设置的搅拌杆搅拌装置能使得絮凝剂与污秽快速混合在一起，使得杂物快速凝结成块，提高结块速度，提高工作效率;设置的过滤网筒和过滤网的双层复合作用，完全把絮凝物阻拦在外侧，保证排出的水干净。
权利要求书

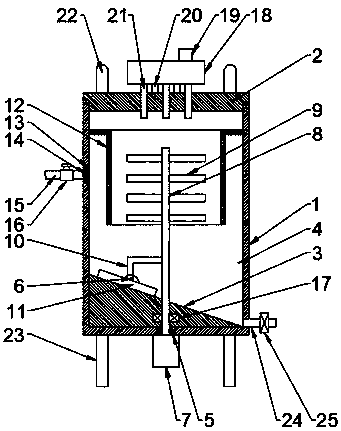

1.一种基于复合过滤技术的化工废水处理装置，其特征在于，包括釜体(1)，釜体(1)内设有反应腔(4)，反应腔(4)是顶端敞口型的圆筒结构设计，反应腔(4)的开口端设有密封盖(2)，密封盖(2)的顶端设有絮凝剂盒(18)，反应腔(4)的底壁上设有导流板(3)，导流板(3)的顶端面是倾斜设置，釜体(1)的底端设有电机(7)，电机(7)的电机轴固定连接搅拌杆(8)，搅拌杆(8)顶端穿过釜体(1)的底壁和导流板(3)且悬伸在反应腔(4)内，搅拌杆(8)的外圆面上部均匀的设有若干搅拌叶(9)，搅拌杆(8)的一侧端底部设有连接杆(10)，连接杆(10)是L型结构设计，连接杆(10)的另一端通过铰轴(6)转动连接有与导流板(3)相配合的刮板(11)，反应腔(4)的上部设有过滤网筒(12)，过滤网筒(12)套设在搅拌叶(9)的外侧，过滤网筒(12)与反应腔(4)的内壁形成一个底端敞口的环形腔，环形腔的外壁中部设有排水孔(13)，排水孔(13)贯通连接排水管(15)，排水管(15)上设有第一控制阀(16)，排水孔(13)内设有过滤网(14)，反应腔(4)一侧壁底端贯通连接排污管(24)，排污管(24)上设有第二控制阀(25)，釜体(1)的底端呈圆形阵列设有若干支撑腿(23)。
2.根据权利要求1所述的一种基于复合过滤技术的化工废水处理装置，其特征在于，絮凝剂盒(18)通过支撑杆(20)固定在密封盖(2)上，絮凝剂盒(18)的顶端贯通连接加料管(19)，絮凝剂盒(18)的底端贯通连接若干排料管(21)，排料管(21)的另一端贯通密封盖(2)且与釜体(1)内腔贯通连接。
3.根据权利要求1所述的一种基于复合过滤技术的化工废水处理装置，其特征在于，反应腔(4)与密封盖(2)之间是螺纹连接。
4.根据权利要求1所述的一种基于复合过滤技术的化工废水处理装置，其特征在于，密封盖(2)的顶端面左右两侧对称设有扶手(22)，两个扶手(22)分设在絮凝剂盒(18)的两侧，扶手(22)是U形结构设计，扶手(22)的表面套设有防滑套，所述防滑套是橡胶材质制作。
5.根据权利要求1所述的一种基于复合过滤技术的化工废水处理装置，其特征在于，刮板(11)的底端设有引流角(26)。
6.根据权利要求1所述的一种基于复合过滤技术的化工废水处理装置，其特征在于，过滤网筒(12)是圆筒形结构，过滤网筒(12)的单边横截面是T形结构。
7.根据权利要求1所述的一种基于复合过滤技术的化工废水处理装置，其特征在于，排污管(24)与导流板(3)的最低端相对应。
8.根据权利要求1所述的一种基于复合过滤技术的化工废水处理装置，其特征在于，釜体(1)的底端呈圆形阵列设有3～4个支撑腿(23)。
9.根据权利要求1所述的一种基于复合过滤技术的化工废水处理装置，其特征在于，过滤网(14)的网孔小于过滤网筒(12)的网孔。
说明书
一种基于复合过滤技术的化工废水处理装置
技术领域
本发明涉及污水处理领域，具体为一种基于复合过滤技术的化工废水处理装置。
背景技术
化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。化学工业包括有机化工和无机化工两大类，化工产品多种多样，成分复杂，由化工厂排出的废水称为化工废水。化工废水多种多样，多数有剧毒，不易净化，在生物体内有一定的积累作用，在水体中具有明显的耗氧性质，易使水质恶化。
由于化工废水构成的复杂性，使得化工废水通常需要依次经过一级、二级和三级处理后才能达到排放标准，而在二级处理中，在化工废水的絮凝沉淀处理阶段，当絮凝剂和化工废水中的污染物形成絮体沉淀后，接着将化工废水排出进行后续的处理。但是，现有化工废水在絮凝沉淀处理阶段主要存在问题是：由于絮体易分散，絮体沉淀后将化工废水排出，絮体很容易随着化工废水排出，妨碍化工废水的后续处理。
发明内容
本发明的目的在于提供一种基于复合过滤技术的化工废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种基于复合过滤技术的化工废水处理装置，包括釜体，釜体内设有反应腔，反应腔是顶端敞口型的圆筒结构设计，反应腔的开口端设有密封盖，密封盖的顶端设有絮凝剂盒，反应腔的底壁上设有导流板，导流板的顶端面是倾斜设置，釜体的底端设有电机，电机的电机轴固定连接搅拌杆，搅拌杆顶端穿过釜体的底壁和导流板且悬伸在反应腔内，搅拌杆的外圆面上部均匀的设有若干搅拌叶，搅拌杆的一侧端底部设有连接杆，连接杆是L型结构设计，连接杆的另一端通过铰轴转动连接有与导流板相配合的刮板，反应腔的上部设有过滤网筒，过滤网筒套设在搅拌叶的外侧，过滤网筒与反应腔的内壁形成一个底端敞口的环形腔，环形腔的外壁中部设有排水孔，排水孔贯通连接排水管，排水管上设有第一控制阀，排水孔内设有过滤网，反应腔一侧壁底端贯通连接排污管，排污管上设有第二控制阀，釜体的底端呈圆形阵列设有若干支撑腿。
进一步的，絮凝剂盒通过支撑杆固定在密封盖上，絮凝剂盒的顶端贯通连接加料管，絮凝剂盒的底端贯通连接若干排料管，排料管的另一端贯通密封盖且与釜体内腔贯通连接。
进一步的，反应腔与密封盖之间是螺纹连接。
进一步的，密封盖的顶端面左右两侧对称设有扶手，两个扶手分设在絮凝剂盒的两侧，扶手是U形结构设计，扶手的表面套设有防滑套，所述防滑套是橡胶材质制作。
进一步的，刮板的底端设有引流角。
进一步的，过滤网筒是圆筒形结构，过滤网筒的单边横截面是T形结构。
进一步的，排污管与导流板的最低端相对应。
进一步的，釜体的底端呈圆形阵列设有3～4个支撑腿。
进一步的，过滤网的网孔小于过滤网筒的网孔。
与现有技术相比，本发明设置的搅拌杆搅拌装置能使得絮凝剂与污秽快速混合在一起，使得杂物快速凝结成块，提高结块速度，提高工作效率;设置的过滤网筒和过滤网的双层复合作用，完全把絮凝物阻拦在外侧，保证排出的水干净，不会对后续工序产生不良影响。
