申请日2018.01.17
公开(公告)日2018.05.04
IPC分类号C02F3/12; C02F7/00
摘要
一种基于局部旋转曝气的污水处理用曝气设备，包括池体，所述池体外侧壁上对称固定连接有两个第一安装座，第一安装座上均固定连接有第一支撑板，两个第一支撑板的后侧共同固定连接有第二支撑板，两个所述第一支撑板之间共同架设有移动板，移动板的两端均固定连接有限位挡板，限位挡板与第一支撑板之间的移动板上套设有弹簧;所述移动板下侧固定连接有齿条，第二支撑板上设置有转动轴，转动轴上连接有扇形齿轮，扇形齿轮上侧与齿条相啮合;移动板右部下侧固定连接有打板，所述第一支撑板上还固定连接有第二安装座，第二安装座上固定连接有支撑架。本发明具有结构设计合理、使用方便和曝气效果好等优点，具有一定的推广应用价值。
权利要求书
1.一种基于局部旋转曝气的污水处理用曝气设备，包括池体，其特征在于，所述池体外侧壁上对称固定连接有两个第一安装座，第一安装座上均固定连接有第一支撑板，两个第一支撑板的后侧共同固定连接有第二支撑板，两个所述第一支撑板之间共同架设有移动板，移动板的两端均固定连接有限位挡板，限位挡板与第一支撑板之间的移动板上套设有弹簧;所述移动板下侧固定连接有齿条，所述第二支撑板上设置有转动轴，转动轴上连接有扇形齿轮，扇形齿轮上侧与齿条相啮合;所述移动板右部下侧固定连接有打板，所述第一支撑板上还固定连接有第二安装座，第二安装座上固定连接有支撑架，支撑架上转动连接有第一转轴，第一转轴一端与第一电机输出轴固定连接，第一转轴另一端固定连接有凸轮;所述扇形齿轮下端固定连接有固定板，固定板右部转动连接有转动柱，固定板右部设置有驱动装置，所述驱动装置与转动柱相连接;所述转动柱内部开设有空腔，空腔顶端转动连接有进气管，进气管顶端通过软管连接有曝气机;所述转动柱侧壁上均匀布置有若干曝气体。
2.根据权利要求1所述的一种基于局部旋转曝气的污水处理用曝气设备，其特征在于，所述池体顶部为敞口状。
3.根据权利要求1所述的一种基于局部旋转曝气的污水处理用曝气设备，其特征在于，所述驱动装置包括第二电机，第二电机固定设置在固定板下侧，第二电机输出轴上固定连接有第二转轴，第二转轴下端固定连接有主动带轮，所述转动柱侧壁上固定连接有从动带轮，且主动带轮和从动带轮之间通过传送带相连接。
4.根据权利要求1所述的一种基于局部旋转曝气的污水处理用曝气设备，其特征在于，所述曝气体呈圆台状，且曝气体的大端与空腔内部相连通，曝气体的小端朝外设置。
5.根据权利要求1或3所述的一种基于局部旋转曝气的污水处理用曝气设备，其特征在于，所述转动柱与固定板的接触处设置有轴承。
6.根据权利要求5所述的一种基于局部旋转曝气的污水处理用曝气设备，其特征在于，所述进气管与转动柱的接触处设置有轴承。
7.根据权利要求1所述的一种基于局部旋转曝气的污水处理用曝气设备，其特征在于，所述池体底部设置有排水口。
8.根据权利要求7所述的一种基于局部旋转曝气的污水处理用曝气设备，其特征在于，所述排水口处设置有阀门。
说明书
一种基于局部旋转曝气的污水处理用曝气设备
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种基于局部旋转曝气的污水处理用曝气设备。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在日常生活中，会产生多种生活污水，而生活污水需要处理才能排放。污水处理过程中的一道工序为曝气，使污水中的活性污泥得到充分的溶解氧进而分解污水中的有害物质，而此过程需要搅拌来使活性污泥均匀的分散在污水中，然而，现有的曝气器的曝气效果较差，曝气机送入的空气难以实现与活性污泥的充分混合，且其曝气角度一般都是朝上设置的，角度无法实现调整，因此，其污水的处理效果也差。
发明内容
本发明的目的在于提供一种基于局部旋转曝气的污水处理用曝气设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

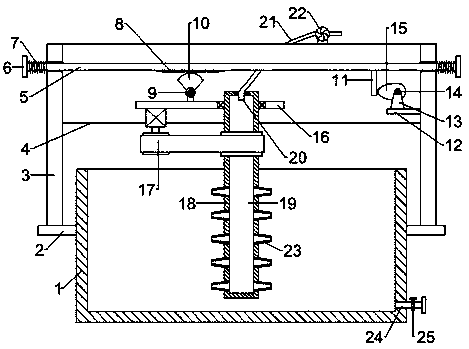

一种基于局部旋转曝气的污水处理用曝气设备，包括池体，所述池体外侧壁上对称固定连接有两个第一安装座，第一安装座上均固定连接有第一支撑板，两个第一支撑板的后侧共同固定连接有第二支撑板，两个所述第一支撑板之间共同架设有移动板，移动板的两端均固定连接有限位挡板，限位挡板与第一支撑板之间的移动板上套设有弹簧;所述移动板下侧固定连接有齿条，所述第二支撑板上设置有转动轴，转动轴上连接有扇形齿轮，扇形齿轮上侧与齿条相啮合;所述移动板右部下侧固定连接有打板，所述第一支撑板上还固定连接有第二安装座，第二安装座上固定连接有支撑架，支撑架上转动连接有第一转轴，第一转轴一端与第一电机输出轴固定连接，第一转轴另一端固定连接有凸轮;所述扇形齿轮下端固定连接有固定板，固定板右部转动连接有转动柱，固定板右部设置有驱动装置，所述驱动装置与转动柱相连接;所述转动柱内部开设有空腔，空腔顶端转动连接有进气管，进气管顶端通过软管连接有曝气机;所述转动柱侧壁上均匀布置有若干曝气体。
作为本发明的进一步方案是：所述池体顶部为敞口状。
作为本发明的再进一步方案是：所述驱动装置包括第二电机，第二电机固定设置在固定板下侧，第二电机输出轴上固定连接有第二转轴，第二转轴下端固定连接有主动带轮，所述转动柱侧壁上固定连接有从动带轮，且主动带轮和从动带轮之间通过传送带相连接。
作为本发明的再进一步方案是：所述曝气体呈圆台状，且曝气体的大端与空腔内部相连通，曝气体的小端朝外设置。
作为本发明的再进一步方案是：所述转动柱与固定板的接触处设置有轴承。
作为本发明的再进一步方案是：所述进气管与转动柱的接触处设置有轴承。
作为本发明的再进一步方案是：所述池体底部设置有排水口。
作为本发明的再进一步方案是：所述排水口处设置有阀门。
本发明的有益效果是在凸轮作用下，打板向左侧移动，从而带动移动板向左侧移动，移动板下侧布置的齿条也随之向左侧移动，与齿条相啮合的扇形齿轮绕转动轴逆时针摆动;随着凸轮的继续运动，凸轮与打板相分离，在两个弹簧作用下，移动板向右侧移动，带动齿条向右侧移动，则扇形齿轮向顺时针摆动;如此反复实现了扇形齿轮的左右摆动;扇形齿轮在摆动时可以通过固定板来带动转动柱角度发生变化，利用驱动装置来带动转动柱转动，且曝气机将外界气体通过软管和进气管泵入到空腔内部，气体通过曝气体均匀喷出，从而实现了曝气角度的改变，使得曝气效果更佳;由于曝气体的直径逐渐减小，气体向外喷出的流速逐渐增加，继而气体的喷出的速度增加，可以实现均匀有效的曝气处理。本发明具有结构设计合理、使用方便和曝气效果好等优点，具有一定的推广应用价值。
