申请日2018.01.17
公开(公告)日2018.05.15
IPC分类号B01D29/58; B01D29/01; B01D29/64; B01D29/94; C02F1/00
摘要
本发明公开了一种生活污水有机物收集再利用处理设备，包括水平滤管，所述水平滤管上方左侧固定连接有电机支架，电机支架上方固定连接有电机，电机输出端固定连接有水平转动轴，水平转动轴中部固定连接有曲拐，曲拐中部转动连接有第一连杆，第一连杆下方转动连接有第二连杆，水平滤管下方固定连接有收集管，收集管左侧开设有出料口，出料口外侧密封连接有密封盖板，第二连杆穿过水平滤管连接有纵向滑板，纵向滑板上方开设有若干滤孔。与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，在使用时能够有效的将污水进行过滤，便于后续处理，此外装置在进行过滤的同时将污水中的生活垃圾进行收集再利用，避免造成浪费。
权利要求书

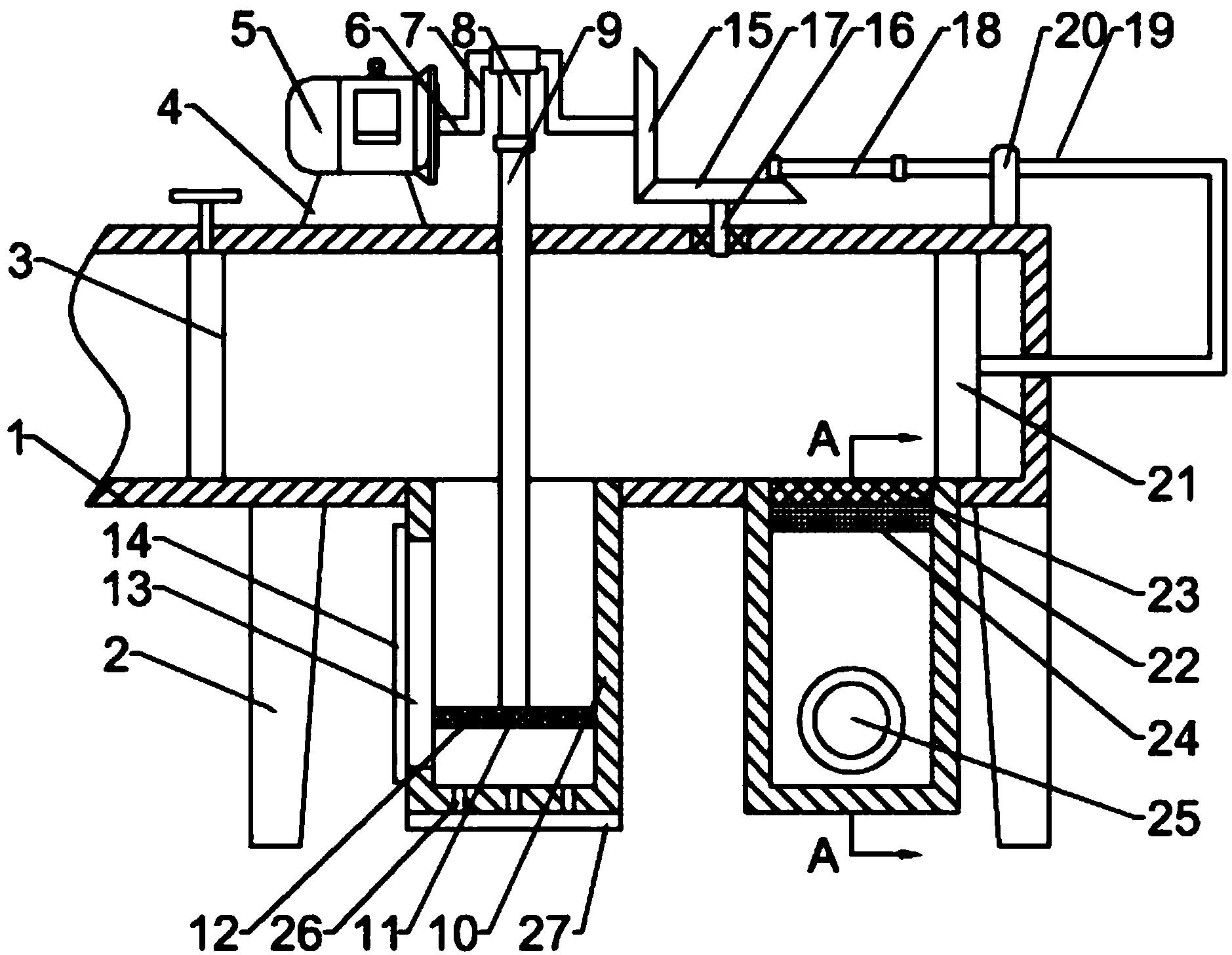

1.一种生活污水有机物收集再利用处理设备，包括水平滤管(1)，其特征在于，所述水平滤管(1)上方左侧固定连接有电机支架(4)，电机支架(4)上方固定连接有电机(5)，电机(5)输出端固定连接有水平转动轴(6)，水平转动轴(6)中部固定连接有曲拐(7)，曲拐(7)中部转动连接有第一连杆(8)，第一连杆(8)下方转动连接有第二连杆(9)，水平滤管(1)下方固定连接有收集管(10)，收集管(10)左侧开设有出料口(13)，出料口(13)外侧密封连接有密封盖板(14)，第二连杆(9)穿过水平滤管(1)连接有纵向滑板(11)，纵向滑板(11)上方开设有若干滤孔(12);所述水平转动轴(6)右端固定连接有主动锥齿轮(15)，水平滤管(1)顶部中央转动连接有固定转轴(16)，固定转轴(16)顶部固定连接有从动锥齿轮(17)，从动锥齿轮(17)与主动锥齿轮(15)相啮合，所述从动锥齿轮(17)上方右侧转动连接有第三连杆(18)，第三连杆(18)右侧转动连接U型连杆(19)，水平滤管(1)顶部右侧固定连接有导向块(20)，导向块(20)与U型连杆(19)滑动连接，U型连杆(19)下端穿过水平滤管(1)连接有推板(21)，U型连杆(19)与水平滤管(1)滑动连接，所述水平滤管(1)右侧下方固定连接有出水管(22)，出水管(22)顶部固定连接有第一滤网(23)，第一滤网(23)下方固定连接有第二滤网(24)。
2.根据权利要求1所述的一种生活污水有机物收集再利用处理设备，其特征在于，所述水平滤管(1)左端固定连接有阀门(3)，阀门(3)为蝶阀。
3.根据权利要求1所述的一种生活污水有机物收集再利用处理设备，其特征在于，所述水平滤管(1)下方左右对称固定连接有支撑架(2)。
4.根据权利要求1所述的一种生活污水有机物收集再利用处理设备，其特征在于，所述收集管(10)底部开设有滤水孔(26)，滤水孔(26)下方固定连接有密封底板(27)。
5.根据权利要求1所述的一种生活污水有机物收集再利用处理设备，其特征在于，所述第一滤网(23)网眼直径大于第二滤网(24)网眼直径。
6.根据权利要求1所述的一种生活污水有机物收集再利用处理设备，其特征在于，所述出水管(22)底部后侧开设有排水口(25)。
7.根据权利要求1所述的一种生活污水有机物收集再利用处理设备，其特征在于，所述主动锥齿轮(15)直径大于从动锥齿轮(17)直径。
8.根据权利要求1所述的一种生活污水有机物收集再利用处理设备，其特征在于，所述电机(5)为交流电机，电机(5)通过开关与电源电连接。
说明书
一种生活污水有机物收集再利用处理设备
技术领域
本发明涉及一种污水处理设备，具体是一种生活污水有机物收集再利用处理设备。
背景技术
随着我国城市化发展进程的加快,城市缺水日益严重;与此同时城市生活污水排放量越来越大,日趋严重的水污染降低了水体的使用功能,使本来就具有的水资源供需矛盾更加尖锐。水资源的短缺问题己成为国家经济社会可持续发展的严重制约因素。针对目前我国水资源短缺的实际情况和生活污水集中处理再生利用的弊端,提出适度的生活污水分散处理及再生利用是对集中污水处理再生利用的必要补充,污水的再生利用是开源节流,减轻水体污染,改善生态环境,解决水资源危机的有效途径之一。
研究表明，日常生活的污水中，污染杂质一般仅占0.1%，其余都是可以再用的清水。目前日常冲刷厕所用水、清洁地面用水、绿化灌溉用水和消防系统用水一般都直接使用洁净的自来水，造成了水资源的浪费。同时，日常生活中产生的生活污水一般都是直接排至地下或江河，对环境造成污染。因此，有必要提供一种可对生活污水有效收集、合理利用的生活污水过滤系统。
生活污水中的污物虽然不多，但是多为米粒、瓜果皮以及生活有机垃圾，这些污物完全可以进行再利用，积少成多其量也是很大的，直接滤出不用造成了较大的浪费。为此本领域技术人员提出了一种生活污水有机物收集再利用处理设备，以解决上述背景中提出的问题。
发明内容
本发明的目的在于提供一种生活污水有机物收集再利用处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种生活污水有机物收集再利用处理设备，包括水平滤管，所述水平滤管上方左侧固定连接有电机支架，电机支架上方固定连接有电机，电机输出端固定连接有水平转动轴，水平转动轴中部固定连接有曲拐，曲拐中部转动连接有第一连杆，第一连杆下方转动连接有第二连杆，水平滤管下方固定连接有收集管，收集管左侧开设有出料口，出料口外侧密封连接有密封盖板，第二连杆穿过水平滤管连接有纵向滑板，纵向滑板上方开设有若干滤孔;所述水平转动轴右端固定连接有主动锥齿轮，水平滤管顶部中央转动连接有固定转轴，固定转轴顶部固定连接有从动锥齿轮，从动锥齿轮与主动锥齿轮相啮合，所述从动锥齿轮上方右侧转动连接有第三连杆，第三连杆右侧转动连接U型连杆，水平滤管顶部右侧固定连接有导向块，导向块与U型连杆滑动连接，U型连杆下端穿过水平滤管连接有推板，U型连杆与水平滤管滑动连接，所述水平滤管右侧下方固定连接有出水管，出水管顶部固定连接有第一滤网，第一滤网下方固定连接有第二滤网。
作为本发明进一步的方案：所述水平滤管左端固定连接有阀门，阀门为蝶阀。
作为本发明再进一步的方案：所述水平滤管下方左右对称固定连接有支撑架。
作为本发明再进一步的方案：所述收集管底部开设有滤水孔，滤水孔下方固定连接有密封底板。
作为本发明再进一步的方案：所述第一滤网网眼直径大于第二滤网网眼直径。
作为本发明再进一步的方案：所述出水管底部后侧开设有排水口。
作为本发明再进一步的方案：所述主动锥齿轮直径大于从动锥齿轮直径。
作为本发明再进一步的方案：所述电机为交流电机，电机通过开关与电源电连接。
与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，在使用时能够有效的将污水进行过滤，便于后续处理，此外装置在进行过滤的同时将污水中的生活垃圾进行收集再利用，避免造成浪费，值得推广。
