申请日2018.01.17
公开(公告)日2018.05.18
IPC分类号C02F11/12; B08B9/087
摘要
本发明公开了一种刮料式污泥脱水装置，包括箱体，所述箱体上端中间位置穿设有支撑柱，箱体上端设有与支撑柱相配合的上定位轴承，支撑柱下端连接有装料筒，支撑柱为上端开口的空心柱，所述装料筒表面设有出水孔，出水孔所在的装料筒内壁紧贴有污泥过滤网，所述装料筒下端中间位置设有固定环，固定环外侧设有下定位轴承，下定位轴承外侧通过定位杆与箱体内壁连接固定，所述箱体底部设有排水管，本发明结构简单、合理，便于搬运，有效的实现了污泥的脱水处理，同时也方便将污泥排除，便于装置的维护，实用性强。
权利要求书

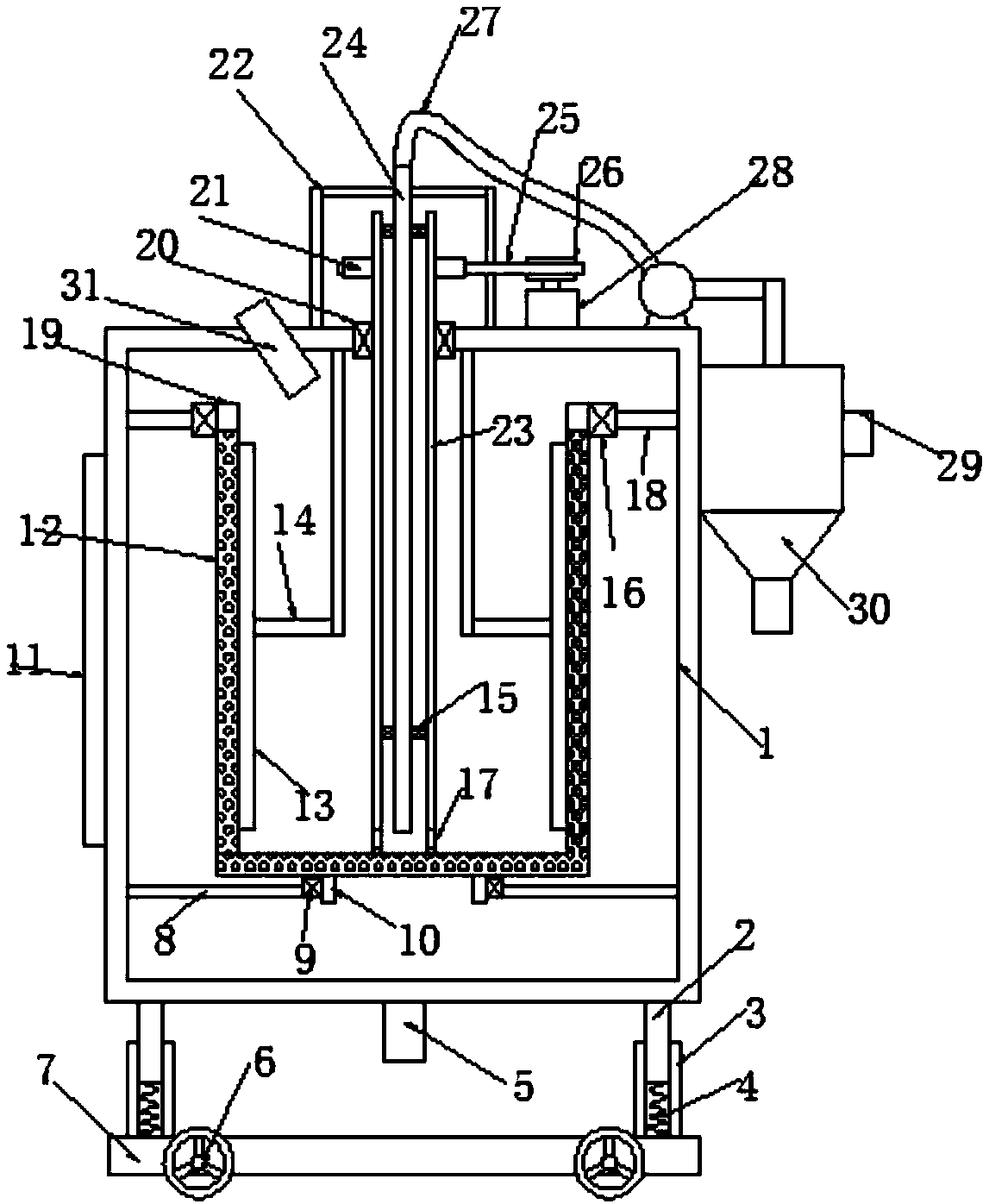

1.一种刮料式污泥脱水装置，包括箱体(1)，其特征在于，所述箱体(1)上端中间位置穿设有支撑柱(23)，箱体(1)上端设有与支撑柱(23)相配合的上定位轴承(20)，支撑柱(23)下端连接有装料筒(19)，支撑柱(23)为上端开口的空心柱，所述装料筒(19)表面设有出水孔(12)，出水孔(12)所在的装料筒(19)内壁紧贴有污泥过滤网，所述装料筒(19)下端中间位置设有固定环(10)，固定环(10)外侧设有下定位轴承(9)，下定位轴承(9)外侧通过定位杆(8)与箱体(1)内壁连接固定，所述箱体(1)底部设有排水管(5)，所述装料筒(19)左上侧的箱体(1)上设有给料管(31)，所述支撑柱(23)下端两侧对称设有进料口(17)，支撑柱(23)的内腔中穿设有抽泥管(24)，抽泥管(24)上端两侧对支撑柱(23)内壁之间通过转动轴承(15)连接固定，所述抽泥管(24)上端通过污泥管固定架(22)与箱体(1)连接固定，所述抽泥管(24)上端口通过导料管(27)连接位于箱体(1)右上侧的污泥泵，污泥泵的出料端通过导管连接位于箱体(1)右上侧的存储筒(30)，所述支撑柱(23)上端外侧设有从动带轮(21)，所述箱体(1)右上侧固定有驱动电机(28)，驱动电机(28)的输出端设有主动带轮(26)，主动带轮(26)通过传动皮带(25)与从动带轮(21)传动连接，所述装料筒(19)内壁紧贴设有刮料杆(13)，刮料杆(13)上端通过连接架(14)与箱体(1)内壁连接固定，刮料板(13)与装料筒(19)的轴线成一定夹角。
2.根据权利要求1所述的一种刮料式污泥脱水装置，其特征在于，所述箱体(1)下方设有底座(7)，底座(7)左右两侧设有方便装置搬运的滚轮(6)，所述箱体(1)下端两侧对称设有支腿(2)，支腿(2)下端滑动套设有支撑套(3)，支撑套(3)下端与底座(7)连接固定，支撑套(3)内设有缓冲弹簧(4)，缓冲弹簧(4)将支腿(2)和支撑套(3)连接固定，这种缓冲机构的设置有助于提高装置的抗震性能。
3.根据权利要求2所述的一种刮料式污泥脱水装置，其特征在于,所述滚轮(6)为自锁式滚轮。
4.根据权利要求1所述的一种刮料式污泥脱水装置，其特征在于，所述箱体左侧设有维护门(11)。
5.根据权利要求1所述的一种刮料式污泥脱水装置，其特征在于，所述装料筒(19)上端外侧设有辅助固定轴承(16)，辅助固定轴承(16)通过辅助固定杆(18)与箱体(1)内壁连接固定。
6.根据权利要求1所述的一种刮料式污泥脱水装置，其特征在于，所述装料筒(19)底部与支撑柱(23)之间为焊接固定。
7.根据权利要求1所述的一种刮料式污泥脱水装置，其特征在于，所述驱动电机(28)和污泥泵电性连接控制面板(29)。
说明书
一种刮料式污泥脱水装置
技术领域
本发明涉及环保设备技术领域，具体是一种刮料式污泥脱水装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
当排放的污水接触到泥土时，污水附近的泥土吸收污水后就会变成污泥，而污泥的净化处理过程比污水更加麻烦，需要先将污泥中的大部分水分去除，再往较干燥的污泥中加入净化试剂进行处理。目前常见的污泥脱水机采用挤压式脱水，适用于水分含量较低的污泥，对于水分含量比较高的污泥来说脱水效果并不理想。
发明内容
本发明的目的在于提供一种刮料式污泥脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种刮料式污泥脱水装置，包括箱体，所述箱体上端中间位置穿设有支撑柱，箱体上端设有与支撑柱相配合的上定位轴承，支撑柱下端连接有装料筒，支撑柱为上端开口的空心柱，所述装料筒表面设有出水孔，出水孔所在的装料筒内壁紧贴有污泥过滤网，所述装料筒下端中间位置设有固定环，固定环外侧设有下定位轴承，下定位轴承外侧通过定位杆与箱体内壁连接固定，所述箱体底部设有排水管，所述装料筒左上侧的箱体上设有给料管，所述支撑柱下端两侧对称设有进料口，支撑柱的内腔中穿设有抽泥管，抽泥管上端两侧对支撑柱内壁之间通过转动轴承连接固定，所述抽泥管上端通过污泥管固定架与箱体连接固定，所述抽泥管上端口通过导料管连接位于箱体右上侧的污泥泵，污泥泵的出料端通过导管连接位于箱体右上侧的存储筒，所述支撑柱上端外侧设有从动带轮，所述箱体右上侧固定有驱动电机，驱动电机的输出端设有主动带轮，主动带轮通过传动皮带与从动带轮传动连接，所述装料筒内壁紧贴设有刮料杆，刮料杆上端通过连接架与箱体内壁连接固定，刮料板与装料筒的轴线成一定夹角。
作为本发明进一步的方案：所述箱体下方设有底座，底座左右两侧设有方便装置搬运的滚轮，所述箱体下端两侧对称设有支腿，支腿下端滑动套设有支撑套，支撑套下端与底座连接固定，支撑套内设有缓冲弹簧，缓冲弹簧将支腿和支撑套连接固定，这种缓冲机构的设置有助于提高装置的抗震性能。
作为本发明进一步的方案：所述滚轮为自锁式滚轮。
作为本发明进一步的方案：所述箱体左侧设有维护门。
作为本发明进一步的方案：所述装料筒上端外侧设有辅助固定轴承，辅助固定轴承通过辅助固定杆与箱体内壁连接固定。
作为本发明进一步的方案：所述装料筒底部与支撑柱之间为焊接固定。
作为本发明进一步的方案：所述驱动电机和污泥泵电性连接控制面板。
与现有技术相比，本发明的有益效果是：在装置工作时，污泥沿着给料管进入支撑柱中，在驱动电机的驱动下，主动带轮通过传动皮带带动从动带轮转动，进而带动支撑柱转动，支撑柱带动装料筒转动，在离心力的作用下，污泥中的水会被甩出去，从而实现脱水处理，污水再从排水管中排出，在污泥泵的作用下，装料筒中的污泥会被抽入存储筒中,所述箱体左侧设有维护门，进而方便对装置后期的维护，所述装料筒内壁紧贴设有刮料杆，刮料杆上端通过连接架与箱体内壁连接固定，刮料板与装料筒的轴线成一定夹角，这样在刮料杆与装料筒内壁相对转动时，会将装料筒内壁上的污泥刮走，从而有助于提高脱水效率，实用性强。
