申请日2018.01.05
公开(公告)日2018.10.30
IPC分类号B02C4/08; B02C4/10; B02C23/16; B02C19/00; B08B9/093; C02F1/00
摘要
本实用新型公开了一种污水处理用固体精密粉碎装置，包括漏斗槽、第一粉碎箱和第二粉碎箱，漏斗槽的内部安装有两个破碎齿轮，漏斗槽底端的中部通过斜管道与第一粉碎箱一侧的中部连接，第一粉碎箱的顶部安装有电动滑轨，电动滑轨的底端滑动连接有滑块，滑块的底端固定设有电动伸缩杆，电动伸缩杆与粉碎轮中部设有的轮轴连接。本实用新型通过设有的破碎齿轮起到一级破碎的作用，使得整个大小不一的固体物质进行初粉碎，通过设有的电动滑轨和滑块的配合可以移动粉碎轮，对固体物质进行二级破碎处理，使得固体物质再一次变成小颗粒固体，从而便于后续的完全粉碎，通过设有的电动伸缩杆起到调整粉碎轮高度的作用，对大小不同的固体进行破碎。
权利要求书

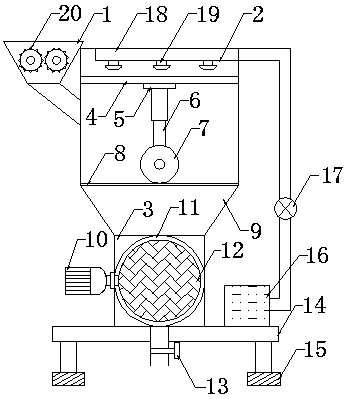

1.一种污水处理用固体精密粉碎装置，包括漏斗槽(1)、第一粉碎箱(2)和第二粉碎箱(3)，其特征在于，所述漏斗槽(1)的内部安装有两个破碎齿轮(20)，所述漏斗槽(1)底端的中部通过斜管道与第一粉碎箱(2)一侧的中部连接，所述第一粉碎箱(2)的顶部安装有电动滑轨(4)，所述电动滑轨(4)的底端滑动连接有滑块(5)，所述滑块(5)的底端固定设有电动伸缩杆(6)，所述电动伸缩杆(6)与粉碎轮(7)中部设有的轮轴连接，所述第一粉碎箱(2)内部的顶端安装有喷淋管(18)，所述喷淋管(18)的底端安装有若干个喷淋头，所述第一粉碎箱(2)的底端通过导料槽(9)与第二粉碎箱(3)的顶端连接，所述第二粉碎箱(3)的内部设有粉碎腔(11)，所述粉碎腔(11)的内部安装有粉碎球(12)，所述第二粉碎箱(3)一侧的中部安装有第一电机(10)，所述第一电机(10)的输出轴通过转轴穿过粉碎腔(11)与粉碎球(12)的中部传动连接，所述第二粉碎箱(3)的底端固定设有支撑板(14)，所述支撑板(14)的底端的两侧均固定设有立柱，所述支撑板(14)顶端的一侧固定设有集水箱(16)，所述集水箱(16)的一侧通过水管穿过第一粉碎箱(2)与喷淋管(18)连接，所述水管上安装有水泵(17)，所述破碎齿轮(20)的中部通过转轴与第二电机传动连接，所述电动滑轨(4)、电动伸缩杆(6)、第一电机(10)和第二电机均通过开关与电源电性连接。
2.根据权利要求1所述的一种污水处理用固体精密粉碎装置，其特征在于，所述第一粉碎箱(2)与导料槽(9)的连接处嵌接有过滤网(8)。
3.根据权利要求1所述的一种污水处理用固体精密粉碎装置，其特征在于，所述第二粉碎箱(3)底端的中部固定设有出料口，所述出料口上安装有电磁阀门(13)，所述电磁阀门(13)通过开关与电源电性连接。
4.根据权利要求1所述的一种污水处理用固体精密粉碎装置，其特征在于，所述立柱的底端固定设有减震橡胶垫(15)。
5.根据权利要求1所述的一种污水处理用固体精密粉碎装置，其特征在于，所述粉碎轮(7)和粉碎球(12)的表面均镀有铬。
说明书
一种污水处理用固体精密粉碎装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用固体精密粉碎装置。
背景技术
在污水处理中，少不了对污水中固定杂质进行粉碎后，才方便对内部物质进行焚烧和处理，然而目前现有的污水处理用粉碎装置，只有一道粉碎处理，对固定的粉碎不彻底，从而容易造成大量的大颗粒固体残留，从而影响后续的处理，同时现有的粉碎装置设计不合理，因固体残渣长期的堆积，导致内部管道堵塞，因此我们对此做出改进，提出一种污水处理用固体精密粉碎装置。
实用新型内容
为解决现有技术存在的粉碎不彻底且容易造成堵塞的缺陷，本实用新型提供一种污水处理用固体精密粉碎装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种污水处理用固体精密粉碎装置，包括漏斗槽、第一粉碎箱和第二粉碎箱，所述漏斗槽的内部安装有两个破碎齿轮，所述漏斗槽底端的中部通过斜管道与第一粉碎箱一侧的中部连接，所述第一粉碎箱的顶部安装有电动滑轨，所述电动滑轨的底端滑动连接有滑块，所述滑块的底端固定设有电动伸缩杆，所述电动伸缩杆与粉碎轮中部设有的轮轴连接，所述第一粉碎箱内部的顶端安装有喷淋管，所述喷淋管的底端安装有若干个喷淋头，所述第一粉碎箱的底端通过导料槽与第二粉碎箱的顶端连接，所述第二粉碎箱的内部设有粉碎腔，所述粉碎腔的内部安装有粉碎球，所述第二粉碎箱一侧的中部安装有第一电机，所述第一电机的输出轴通过转轴穿过粉碎腔与粉碎球的中部传动连接，所述第二粉碎箱的底端固定设有支撑板，所述支撑板的底端的两侧均固定设有立柱，所述支撑板顶端的一侧固定设有集水箱，所述集水箱的一侧通过水管穿过第一粉碎箱与喷淋管连接，所述水管上安装有水泵，所述破碎齿轮的中部通过转轴与第二电机传动连接，所述电动滑轨、电动伸缩杆、第一电机和第二电机均通过开关与电源电性连接。
进一步的，所述第一粉碎箱与导料槽的连接处嵌接有过滤网。
进一步的，所述第二粉碎箱底端的中部固定设有出料口，所述出料口上安装有电磁阀门，所述电磁阀门通过开关与电源电性连接。
进一步的，所述立柱的底端固定设有减震橡胶垫。
进一步的，所述粉碎轮和粉碎球的表面均镀有铬。
与现有技术相比，本实用新型具有如下有益效果：该种污水处理用固体精密粉碎装置，通过设有的破碎齿轮起到一级破碎的作用，使得整个大小不一的固体物质进行初粉碎，通过设有的电动滑轨和滑块的配合可以移动粉碎轮，对固体物质进行二级破碎处理，使得固体物质再一次变成小颗粒固体，从而便于后续的完全粉碎，通过设有的电动伸缩杆起到调整粉碎轮高度的作用，可以根据固体物质大小不同进行破碎，通过设有的过滤网将大颗粒物质留下继续进行二级破碎，同时小颗粒固体物质进入导料槽内，通过设有的粉碎球可以将所有小颗粒固体物质碾碎，便于后续的焚烧或生化处理，同时不会造成环境的污染，通过设有的喷淋头将水喷在第一粉碎箱内，对内部进行清洗，防止小颗粒固体杂质堆积造成堵塞，同时水对粉碎球进行清洗，不仅起到多级过滤的作用，而且不会造成内部管道堵塞。
