申请日2018.03.22
公开(公告)日2019.03.05
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型属于油气田污水处理技术领域，具体涉及一种煤层气采出水处理系统。一种煤层气采出水处理系统，包括依次连接的污水预处理单元、污水氧化反应单元和污水过滤单元，所述的污水预处理单元包括调节池和絮凝沉降池，所述的污水氧化反应单元包括臭氧氧化装置，所述的污水过滤单元包括依次连接的活性炭过滤装置和多介质过滤装置，还包括有监护罐，通过污水过滤单元处理后的水进入监护罐，与监护罐装置连通的有出水管。本实用新型所提供的煤层气采出水处理系统有效的削减了污染物含量，同时改善了周边生态环境状况，减少河流流域的污染，有很好的经济和社会效益。
权利要求书
1.一种煤层气采出水处理系统，包括依次连接的污水预处理单元、污水氧化反应单元和污水过滤单元，其特征在于，

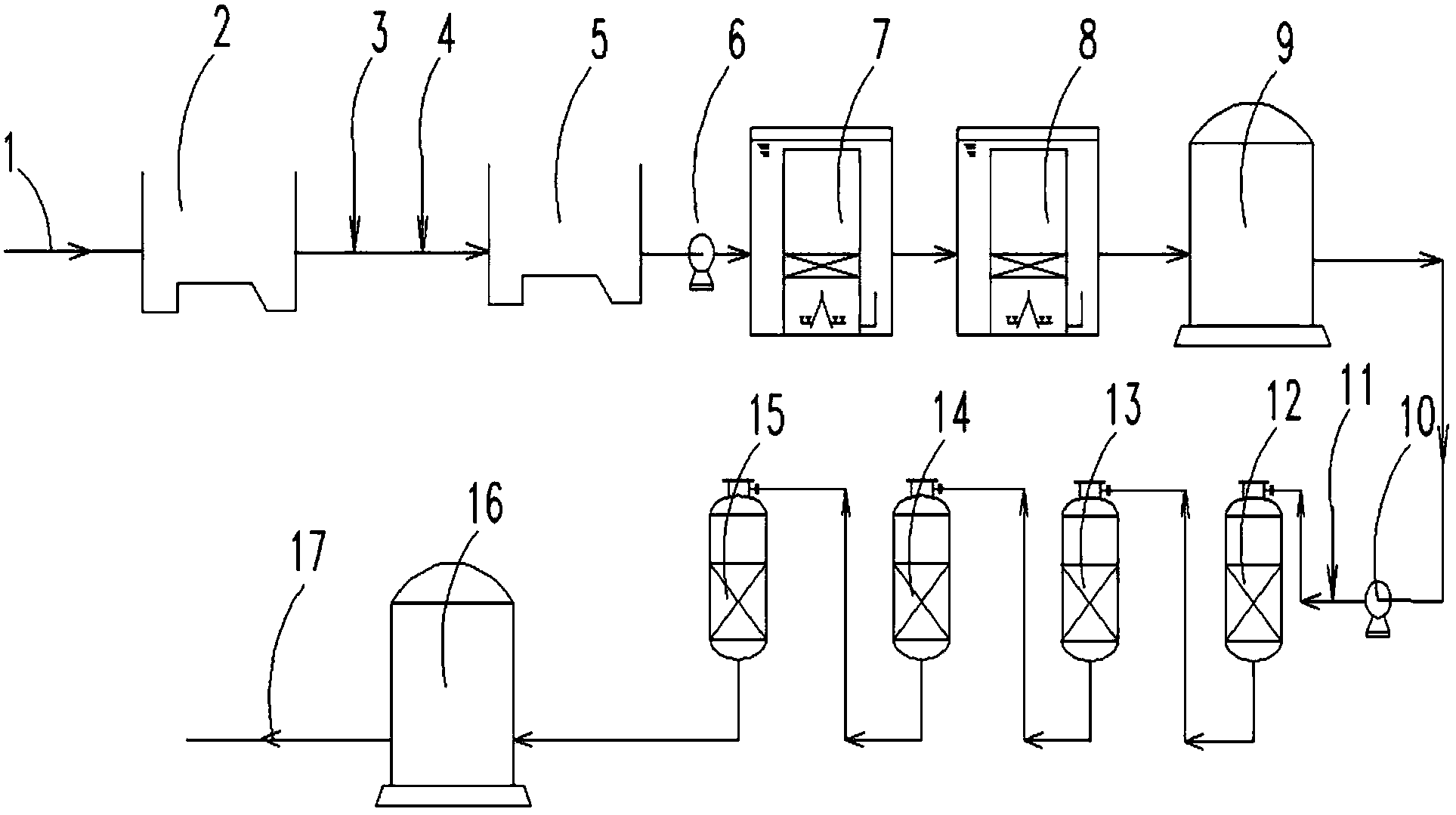

所述的污水预处理单元包括调节池(2)和絮凝沉降池(5)，进污水管(1)向调节池(2)中输入待处理的煤层气采出水，调节池(2)的出水管与絮凝沉降池(5)的进水管连通，絮凝沉降池(5)的进水管上设置有混凝剂加入口(3)和絮凝剂加入口(4);
所述的污水氧化反应单元包括臭氧氧化装置，絮凝沉降池(5)的出水管与臭氧氧化装置的进水管连接，经过絮凝沉降池(5)处理过的污水进入臭氧氧化装置进行臭氧氧化反应;
所述的污水过滤单元包括依次连接的活性炭过滤装置和多介质过滤装置，臭氧氧化装置的出水管与活性炭过滤装置的进水管连接，活性炭过滤装置的出水管与多介质过滤装置的进水管连通，活性炭过滤装置的进水管上设置有磷酸盐去除剂加料口(11);
还包括有监护罐(16)，通过污水过滤单元处理后的水进入监护罐(16)，与监护罐(16)连通的有出水管(17)。
2.根据权利要求1所述煤层气采出水处理系统，其特征在于，所述的絮凝沉降池(5)与臭氧氧化装置之间设有第一提升泵(6)。
3.根据权利要求1所述煤层气采出水处理系统，其特征在于，所述的臭氧氧化装置包括依次连接的一级臭氧氧化装置(7)和二级臭氧氧化装置(8)。
4.根据权利要求1所述煤层气采出水处理系统，其特征在于，所述的活性炭过滤装置包括依次连接的活性炭过滤装置一(12)和活性炭过滤装置二(13)。
5.根据权利要求1所述煤层气采出水处理系统，其特征在于，所述的多介质过滤装置包括依次连接的多介质过滤装置一(14)和多介质过滤装置二(15)。
6.根据权利要求1所述煤层气采出水处理系统，其特征在于，所述的臭氧氧化装置与活性炭过滤装置之间设有第二提升泵(10)。
7.根据权利要求1所述煤层气采出水处理系统，其特征在于，还包括有中间水罐(9)，中间水罐(9)的进水管与臭氧氧化装置的出水管相连，中间水罐(9)的出水管与污水过滤单元连接，经过臭氧氧化装置处理的污水进入中间水罐(9)，污水通过中间水罐(9)的缓冲后进入污水过滤单元。
说明书
一种煤层气采出水处理系统
技术领域
本实用新型属于油气田污水处理技术领域，具体涉及一种煤层气采出水处理系统。
背景技术
煤层气采出水产生于煤层气勘探开发过程中，由于各气田所处的气藏地质、开采工艺和开采年限等不同，导致了煤层气污水的水质水量各不相同。煤层气采出水主要是指通过排采设备排出的地下水，煤层气采出水水量水质复杂，若采出水处理不当外排，将对环境产生不利的影响。从水资源的再利用、地下水位的影响角度考虑，煤层气采出水处理和利用是煤层气开发中的主要问题之一，如果采出水得不到有效处理和利用，可能会影响到煤层气的开采。出于对环境保护和节约资源考虑，如何经济有效地处理煤层气采出水是目前煤层气开发可持续发展的关键。
目前煤层气开采所产出的污水用于外排，而随着煤层气开采产生的水量逐渐增大，排水水质标准越来越严格，通常情况煤层气采出水经过简单处理后已无法满足污水外排的水质指标，因此有必要开发一种煤层气采出水处理系统，使得污水处理后可以达到污水外排的水质指标，达到国家和当地政府的环保标准，满足污染物减量化的要求，改善环境，从而实现煤层气产业高速、有序、和谐可持续发展。
发明内容
本实用新型的目的在于针对现有技术中存在的问题提供一种煤层气采出水处理系统，该水处理系统解决了现有技术煤层气开采中采出水无法达标的技术问题。
本实用新型的技术方案是：
一种煤层气采出水处理系统，包括依次连接的污水预处理单元、污水氧化反应单元和污水过滤单元，
所述的污水预处理单元包括调节池和絮凝沉降池，进污水管向调节池中输入待处理的煤层气采出水，调节池的出水管与絮凝沉降池的进水管连通，絮凝沉降池的进水管上设置有混凝剂加入口和絮凝剂加入口。
所述的污水氧化反应单元包括臭氧氧化装置，絮凝沉降池的出水管与臭氧氧化装置的进水管连接，经过絮凝沉降池处理过的污水进入臭氧氧化装置进行臭氧氧化反应。
所述的污水过滤单元包括依次连接的活性炭过滤装置和多介质过滤装置，臭氧氧化装置的出水管与活性炭过滤装置的进水管连接，活性炭过滤装置的出水管与多介质过滤装置的进水管连通，活性炭过滤装置的进水管上设置有磷酸盐去除剂加料口。
还包括有监护罐，通过污水过滤单元处理后的水进入监护罐，与监护罐连通的有出水管。
具体的，所述的絮凝沉降池与臭氧氧化装置之间设有第一提升泵。
具体的，所述的臭氧氧化装置包括依次连接的一级臭氧氧化装置和二级臭氧氧化装置。
具体的，所述的活性炭过滤装置包括依次连接的活性炭过滤装置一和活性炭过滤装置二。
具体的，所述的多介质过滤装置包括依次连接的多介质过滤装置一和多介质过滤装置二。
具体的，所述的臭氧氧化装置与活性炭过滤装置之间设有第二提升泵。
具体的，还包括有中间水罐，中间水罐的进水管与臭氧氧化装置的出水管相连，中间水罐的出水管与污水过滤单元连接，经过臭氧氧化装置处理的污水进入中间水罐，污水通过中间水罐的缓冲后进入污水过滤单元。
本实用新型所提供的煤层气采出水处理系统可以将煤层气开采中产生的采出水有效处理达到排放标准，待处理的煤层气采出水首先进入调节池中，污水通过絮凝沉降池后进入臭氧氧化装置中，在絮凝沉降池中有效的降低污水中的悬浮物含量，在臭氧氧化装置中有效的降低污水中的化学需氧量，之后污水进入过滤装置中，降低污水的污染指数，污水先后进入生物活性炭装置和多介质过滤装置，经过两级过滤装置处理以降低水中的各项污染指标，从而使得经过污水处理系统处理后的煤层气采出水污水满足外排污水的水质指标。本实用新型所提供的煤层气采出水处理系统有效的削减了污染物含量，同时改善了周边生态环境状况，减少河流流域的污染，有很好的经济和社会效益。
