申请日2016.08.03
公开(公告)日2017.02.22
IPC分类号C02F9/14
摘要
本实用新型涉及一种农村生活污水庭院式无动力处理设备，一种农村生活污水庭院式无动力处理设备，包括依次连通的格栅池、腐殖填料湿地单元和生物池，所述腐殖填料湿地单元从下至上依次包括碎石层、腐殖填料滤料层、石英砂层，石英砂层上设有湿地植物层。本实用新型不仅结构简单、处理成本低、而且功能多样一体化，并实现无动力运行。
权利要求书

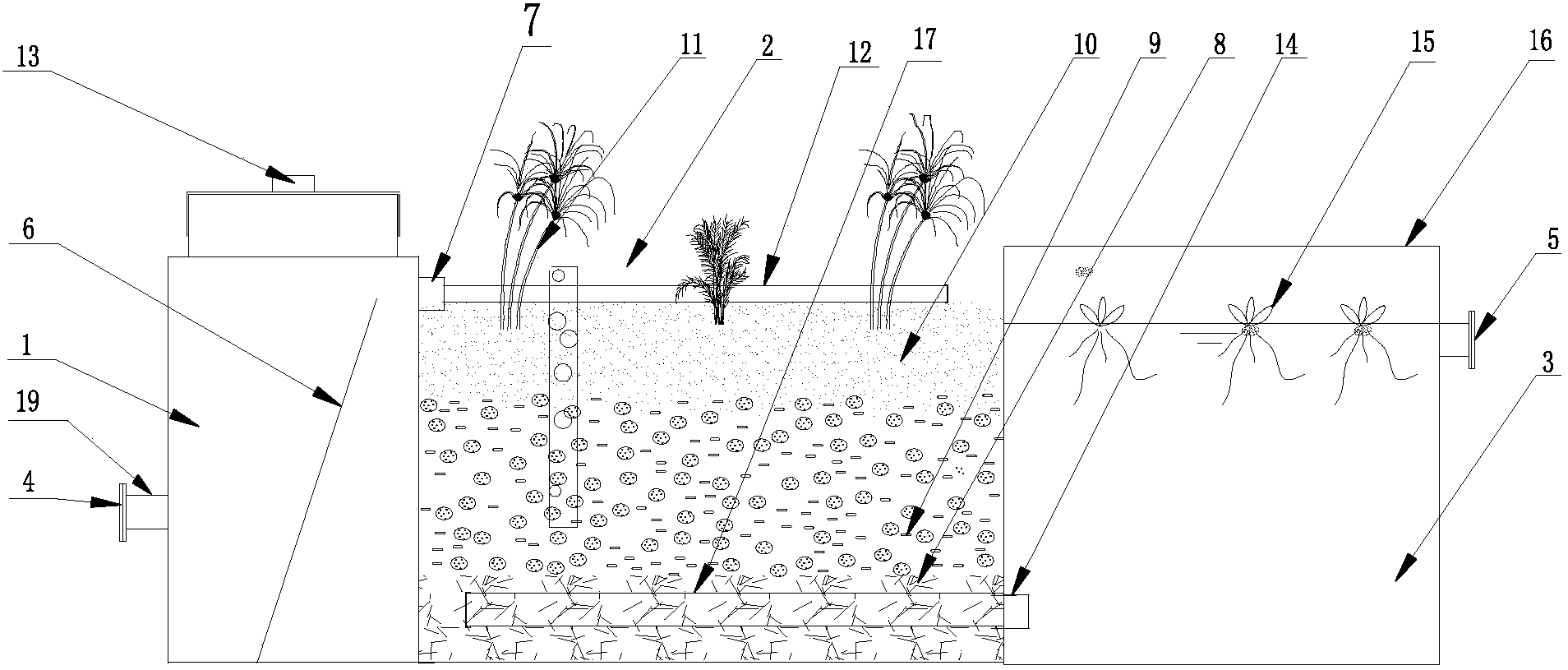

1.一种农村生活污水庭院式无动力处理设备，其特征在于：包括依次连通的格栅池(1)、腐殖填料湿地单元(2)和生物池(3)，所述腐殖填料湿地单元(2)从下至上依次包括碎石层(8)、腐殖填料滤料层(9)、石英砂层(10)，石英砂层(10)上设有湿地植物层(11)。
2.根据权利要求1所述农村生活污水庭院式无动力处理设备，其特征在于：所述格栅池(1)进水端下侧设有进水口(19)，与该进水口(19)对应的第一出水口(7)位于所述格栅池(1)出水端上侧，所述污水处理设备还包括位于腐殖填料湿地单元(2)出水端下侧的第二出水口(14)、位于生物池(3)出水端上侧的最终出水口(5)。
3.根据权利要求2所述农村生活污水庭院式无动力处理设备，其特征在于：所述进水口(19)与最终出水口(5)均设有法兰(4)。
4.根据权利要求2所述农村生活污水庭院式无动力处理设备，其特征在于：所述湿地植物层(11)内设有通过第一出水口(19)与所述格栅池(1)连通的穿孔布水管(12)。
5.根据权利要求2所述农村生活污水庭院式无动力处理设备，其特征在于：所述碎石层(8)内设有通过第二出水口(14)与生物池(3)连通的排水集水管(17)。
6.根据权利要求1所述农村生活污水庭院式无动力处理设备，其特征在于：所述格栅池(1)内设有格栅(6)。
7.根据权利要求1所述农村生活污水 庭院式无动力处理设备，其特征在于：所述生物池(3)内设有浮水植物(15)。
8.根据权利要求1所述农村生活污水庭院式无动力处理设备，其特征在于：所述格栅池(1)顶端设有检修口(13)。
说明书
一种农村生活污水庭院式无动力处理设备
技术领域
本实用新型涉及污水处理领域，具体说是一种农村生活污水庭院式无动力处理设备。
背景技术
生活污水主要为冲厕污水和洗衣、洗米、洗菜、洗澡等废水。污水中主要是生活废料和人的排泄物，一般不含有毒物质，往往含有氮、磷等营养物质，还有大量的细菌、病毒和寄生虫卵。然而目前，在山地面积占国土面积33.3%、丘陵面积占国土面积9.9%、高原面积占国土面积26%的广大农村区域，全国每年产生生活污水约80多亿吨，却有 96%的村庄没有排水渠道和污水处理系统。导致生活污水随意排放，严重污染了农村的生态环境，直接威胁广大农民群众的身体健康以及农村的经济发展。
实用新型内容
针对上述问题，本实用新型提供一种结构简单、处理成本低、功能多样的无动力农村生活污水庭院式无动力处理设备。
本实用新型解决上述技术问题所采用的技术方案为：一种农村生活污水庭院式无动力处理设备，包括依次连通的格栅池、腐殖填料湿地单元和生物池，所述腐殖填料湿地单元从下至上依次包括碎石层、腐殖填料滤料层、石英砂层，石英砂层上设有湿地植物层。
作为优选，所述格栅池进水端下侧设有进水口，与该进水口对应的第一出水口位于所述格栅池出水端上侧，所述污水处理设备还包括位于腐殖填料湿地单元出水端下侧的第二出水口、位于生物池出水端上侧的最终出水口。
作为优选，所述进水口与最终出水口均设有法兰。
作为优选，所述湿地植物层内设有通过第一出水口与所述格栅池连通的穿孔布水管。
作为优选，所述碎石层内设有通过第二出水口与生物池连通的排水集水管。
作为优选，所述格栅池内设有格栅。
作为优选，所述生物池内设有浮水植物。
作为优选，所述格栅池顶端设有检修口。
与现有技术相比，本实用新型具有以下有益效果：
1、所述发明设有生物池，处理后的出水可达到农田灌溉标准，既可以用来灌溉农田，也可以流入生物池内养鱼等，实现了污水处理设备的功能多样化。
2、利用液位高差的原理使所述污水处理设备间各池的水流从下端往上端流出，实现无动力操作，节省资源;
3、所述腐殖填料湿地单元的设置能最大化的降解污水中的有机物、氮、磷等;
4、效益大、成本低，可广泛产业化。
