申请日 20191231
公开（公告）日 20201103
IPC分类号 C02F3/28; C02F103/20
摘要
本实用新型公开了一种高效降解养殖废水的厌氧折流板装置，包括箱体、挡板，挡板呈倾斜安装在箱体的内底部中间位置，挡板的侧面安装有导向板，箱体的侧壁安装有角度调节机构；箱体包括进水管、排水口、排气管，进水管呈水平贯穿设置在箱体的底部边缘位置，并与箱体连通固定，箱体的底部边缘安装有等距分布的排水口，箱体的顶部安装有等距分布的排气管，排气管与箱体连通固定，导向板包括固定板和活动板，固定板呈倾斜安装在箱体的内顶部，并与箱体通过螺丝固定连接，活动板呈倾斜设置在固定板的底部，具有方便将过量的淤泥导出，当箱体前端淤泥过多时能够导向箱体后端，充分利用空间等优点。
权利要求书
1.一种高效降解养殖废水的厌氧折流板装置，包括箱体（1）、挡板（2），其特征在于：所述挡板（2）呈倾斜安装在箱体（1）的内底部中间位置，所述挡板（2）的侧面安装有导向板（3），所述箱体（1）的侧壁安装有角度调节机构（4）；所述箱体（1）包括进水管（11）、排水口（12）、排气管（13），所述进水管（11）呈水平贯穿设置在箱体（1）的底部边缘位置，并与箱体（1）连通固定，所述箱体（1）的底部边缘安装有等距分布的排水口（12），所述箱体（1）的顶部安装有等距分布的排气管（13），所述排气管（13）与箱体（1）连通固定。
2.根据权利要求1所述一种高效降解养殖废水的厌氧折流板装置，其特征在于：所述导向板（3）包括固定板（31）和活动板（32），所述固定板（31）呈倾斜安装在箱体（1）的内顶部，并与箱体（1）通过螺丝固定连接，所述活动板（32）呈倾斜设置在固定板（31）的底部，所述活动板（32）的侧面分别安装有两根对称分布的转轴（321），所述活动板（32）与箱体（1）通过转轴（321）活动连接，所述固定板（31）的底部共有三块活动板（32），所述活动板（32）之间呈等距分布，且可通过转轴（321）转动。
3.根据权利要求1所述一种高效降解养殖废水的厌氧折流板装置，其特征在于：所述角度调节机构（4）包括齿轮箱（41）和旋钮（42），所述旋钮（42）呈垂直设置在齿轮箱（41）的侧壁，所述齿轮箱（41）包括从动轮（411）、主动轮（412）、皮带A（413）和皮带B（414），所述齿轮箱（41）的内部设有两个从动轮（411）和一个主动轮（412），所述主动轮（412）与从动轮（411）之间设有传动的皮带A（413），所述箱体（1）的侧壁共设有四个齿轮箱（41），四个所述主动轮（412）之间通过皮带B（414）传动连接，所述主动轮（412）的两侧中间位置分别与转轴（321）和旋钮（42）连接。
4.根据权利要求1所述一种高效降解养殖废水的厌氧折流板装置，其特征在于：所述排水口（12）包括排水槽（121）、限位块（122）和封闭挡板（123），所述排水槽（121）贯穿设置在箱体（1）的侧壁，并与箱体（1）连通固定，所述排水槽（121）的内侧壁安装有限位块（122），所述封闭挡板（123）与排水槽（121）通过限位块（122）固定。
5.根据权利要求1所述一种高效降解养殖废水的厌氧折流板装置，其特征在于：所述挡板（2）的底端与箱体（1）内底部封闭，所述挡板（2）的顶端与箱体（1）内顶部存在间隔，所述导向板（3）的顶端与箱体（1）的内顶部封闭，所述导向板（3）的底端与箱底的内底部之间存在间隔。
说明书
一种高效降解养殖废水的厌氧折流板装置
技术领域
本实用新型涉及废水降解装置技术领域，具体讲是一种高效降解养殖废水的厌氧折流板装置。
背景技术
饲养场废水牲畜与鸟禽饲养企业排出的废水，牲畜饲养场排出的废水种类有粪便废水、生产污水、生活污水和雨水(污染严重和不严重的废水)，而与禽饲养场生成的废水种类中，除不产生粪便废水外，其他各种废水和牲畜饲养场、以及养殖废水需要进行降解才能够排放。
然而，经过分析发现，现有的降解养殖废水的厌氧折流板装置不方便将淤泥导出，淤泥过量容易将其堵塞，当前端淤泥过多时无法继续导向到箱体后端。
实用新型内容
因此，为了解决上述不足，本实用新型在此提供一种高效降解养殖废水的厌氧折流板装置，具有方便将过量的淤泥导出，当箱体前端淤泥过多时能够导向箱体后端，充分利用空间等优点。

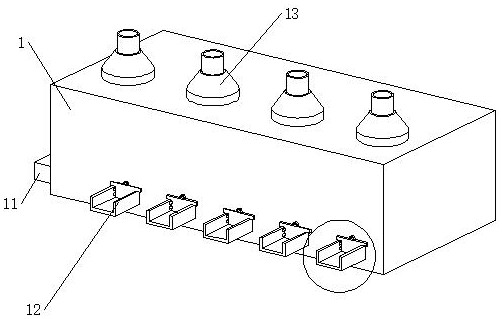

本实用新型是这样实现的，构造一种高效降解养殖废水的厌氧折流板装置，包括箱体、挡板，挡板呈倾斜安装在箱体的内底部中间位置，挡板的侧面安装有导向板，箱体的侧壁安装有角度调节机构；箱体包括进水管、排水口、排气管，进水管呈水平贯穿设置在箱体的底部边缘位置，并与箱体连通固定，箱体的底部边缘安装有等距分布的排水口，箱体的顶部安装有等距分布的排气管，排气管与箱体连通固定。
进一步的，导向板包括固定板和活动板，固定板呈倾斜安装在箱体的内顶部，并与箱体通过螺丝固定连接，活动板呈倾斜设置在固定板的底部，活动板的侧面分别安装有两根对称分布的转轴，活动板与箱体通过转轴活动连接，固定板的底部共有三块活动板，活动板之间呈等距分布，且可通过转轴转动，通过设置的导向板来使得废水折流。
进一步的，角度调节机构包括齿轮箱和旋钮，旋钮呈垂直设置在齿轮箱的侧壁，齿轮箱包括从动轮、主动轮、皮带A和皮带B，齿轮箱的内部设有两个从动轮和一个主动轮，主动轮与从动轮之间设有传动的皮带A，箱体的侧壁共设有四个齿轮箱，四个主动轮之间通过皮带B传动连接，主动轮的两侧中间位置分别与转轴和旋钮连接，通过设置的角度调节机构来控制导向板的活动板转动，实现倾斜角度调节。
进一步的，排水口包括排水槽、限位块和封闭挡板，排水槽贯穿设置在箱体的侧壁，并与箱体连通固定，排水槽的内侧壁安装有限位块，封闭挡板与排水槽通过限位块固定，通过设置的排水槽用于定期清理箱体内底部的淤泥，避免淤泥沉积将箱体堵塞。
进一步的，挡板的底端与箱体内底部封闭，挡板的顶端与箱体内顶部存在间隔，导向板的顶端与箱体的内顶部封闭，导向板的底端与箱底的内底部之间存在间隔，通过设置的挡板与导向板相互配合，实现废水折流。
本实用新型与现有技术相比，具有如下优点
优点1：导向板包括固定板和活动板，固定板呈倾斜安装在箱体的内顶部，并与箱体通过螺丝固定连接，活动板呈倾斜设置在固定板的底部，活动板的侧面分别安装有两根对称分布的转轴，活动板与箱体通过转轴活动连接，固定板的底部共有三块活动板，活动板之间呈等距分布，且可通过转轴转动，通过设置的导向板来使得废水折流。
优点2：角度调节机构包括齿轮箱和旋钮，旋钮呈垂直设置在齿轮箱的侧壁，齿轮箱包括从动轮、主动轮、皮带A和皮带B，齿轮箱的内部设有两个从动轮和一个主动轮，主动轮与从动轮之间设有传动的皮带A，箱体的侧壁共设有四个齿轮箱，四个主动轮之间通过皮带B传动连接，主动轮的两侧中间位置分别与转轴和旋钮连接，通过设置的角度调节机构来控制导向板的活动板转动，实现倾斜角度调节。
优点3：排水口包括排水槽、限位块和封闭挡板，排水槽贯穿设置在箱体的侧壁，并与箱体连通固定，排水槽的内侧壁安装有限位块，封闭挡板与排水槽通过限位块固定，通过设置的排水槽用于定期清理箱体内底部的淤泥，避免淤泥沉积将箱体堵塞，挡板的底端与箱体内底部封闭，挡板的顶端与箱体内顶部存在间隔，导向板的顶端与箱体的内顶部封闭，导向板的底端与箱底的内底部之间存在间隔，通过设置的挡板与导向板相互配合，实现废水折流。
发明人 （翟少军）
