申请日 20191204
公开（公告）日 20201103
IPC分类号 C02F1/44; B01D61/08; B01D63/00
摘要
本实用新型公开了一种污水反渗透膜生物净化设备，包括支架、多个RO反渗透膜滤筒、原水总管、废水总管、净水总管，原水管；原水总管和废水总管上分别设置有快插座，原水管、废水管上分别设置有向上插接到快插座内且实现密封的快插接头，支架上设置有锁紧机构，净水管与净水总管之间设置有柔性连接管组件。本实用新型具有以下优点和效果：原水管、废水管上的快插接头分别插接到原水总管、废水总管的快插座内且实现密封连接，此时原水管和废水管的连接方便，通过设置锁紧机构防止RO反渗透膜滤筒沿着竖直方向松动，从而防止快插接头从快插座上脱落，柔性连接管组件实现连接净水管和净水总管，最终实现便于更换RO反渗透膜滤筒的作用。
权利要求书

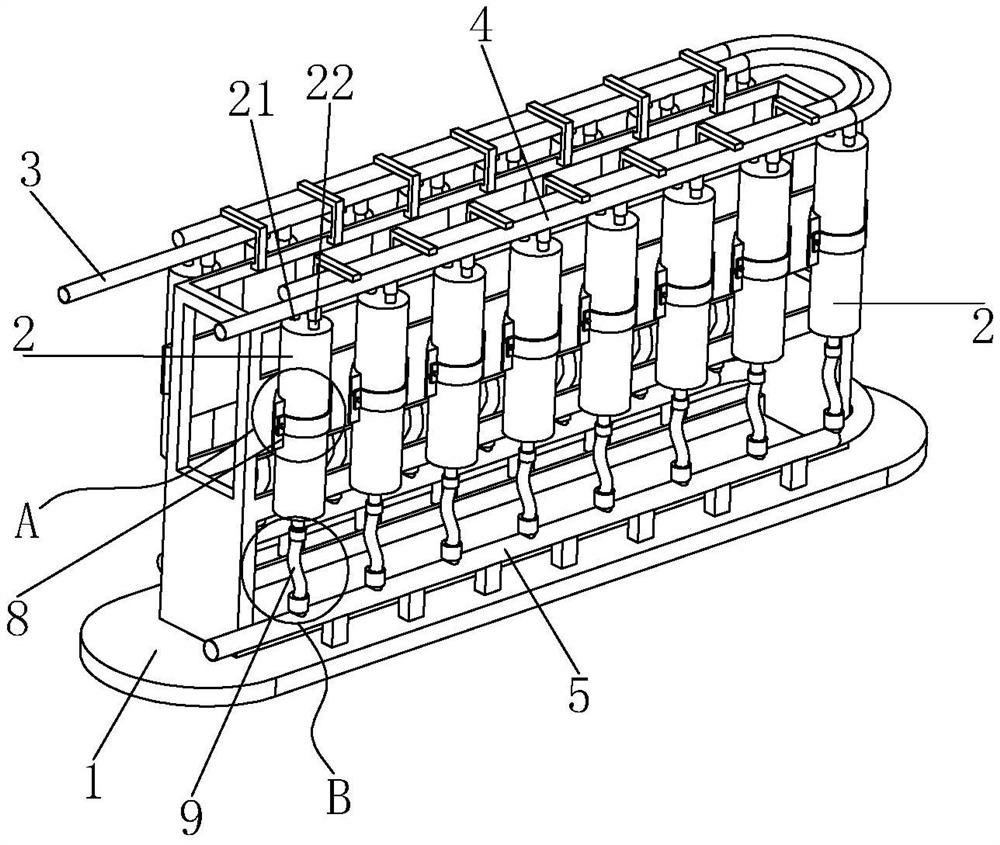

1.一种污水反渗透膜生物净化设备，包括支架(1)、多个分别设置在支架(1)两侧的RO反渗透膜滤筒(2)、设置在支架(1)顶部且与多个RO反渗透膜滤筒(2)的原水管(21)相连接的原水总管(3)、设置在支架(1)顶部且与多个RO反渗透膜滤筒(2)的废水管(22)相连接的废水总管(4)、设置在支架(1)底部且与多个RO反渗透膜滤筒(2)的净水管(23)相连接的净水总管(5)，其特征在于：所述原水管(21)、废水管(22)位于RO反渗透膜滤筒(2)顶部且沿着竖直向上的方向延伸，所述净水管(23)位于RO反渗透膜滤筒(2)底部且沿着竖直向下的方向延伸；所述原水总管(3)和废水总管(4)上分别设置有快插座(6)，所述原水管(21)、废水管(22)上分别设置有向上插接到快插座(6)内且实现密封的快插接头(7)，所述支架(1)上设置有用于固定RO反渗透膜滤筒(2)的周侧并且防止RO反渗透膜滤筒(2)沿着竖直方向松动的锁紧机构(8)，所述净水管(23)与净水总管(5)之间设置有柔性连接管组件(9)。
2.根据权利要求1所述的一种污水反渗透膜生物净化设备，其特征在于：所述快插接头(7)的周侧设置有多道环槽(71)，所述环槽(71)嵌入设置有抵紧在快插接头(7)的周侧和快插座(6)的内壁之间的第一橡胶圈(72)。
3.根据权利要求2所述的一种污水反渗透膜生物净化设备，其特征在于：所述快插座(6)的槽底和快插接头(7)的端面之间设置有第二橡胶圈(61)。
4.根据权利要求1所述的一种污水反渗透膜生物净化设备，其特征在于：所述RO反渗透膜滤筒(2)的周侧设置有环形限位槽(24)，所述锁紧机构(8)包括设置在支架(1)上且用于供RO反渗透膜滤筒(2)抵触的连接板(81)、一端转动连接在连接板(81)一端且另一端在转动后可抵触在连接板(81)的另一端上的弧形转动臂(82)、设置在弧形转动臂(82)的活动端和连接板(81)之间的固定螺栓(83)，所述弧形转动臂(82)嵌入在环形限位槽(24)内。
5.根据权利要求4所述的一种污水反渗透膜生物净化设备，其特征在于：所述弧形转动臂(82)的内壁上设置有橡胶垫(821)。
6.根据权利要求1所述的一种污水反渗透膜生物净化设备，其特征在于：所述净水管(23)下端设置有螺纹端(231)，所述净水总管(5)上端设置有与螺纹端(231)螺纹方向相同的螺纹接头(51)，所述柔性连接管组件(9)包括螺纹连接在螺纹端(231)上的第一连接接头(91)、螺纹连接在螺纹接头(51)上的第二连接接头(93)、一体设置在第一连接接头(91)和第二连接接头(93)之间的软管(92)。
说明书
一种污水反渗透膜生物净化设备
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污水反渗透膜生物净化设备。
背景技术
反渗透膜是模拟生物半透膜制成的具有一定特性的人工半透膜，是反渗透技术的核心构件。反渗透技术原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜，而将这些物质和水分离开，因此在污水处理中能够有效地去除水中的溶解盐类、胶体、微生物、有机物等物质。
但是在污水反渗透膜生物净化设备中具有多个RO反渗透膜滤筒同时工作，以提高污水净化效率。在长期使用过程中需要定期更换RO反渗透膜滤筒，但是RO反渗透膜滤筒具有原水管、污水管和净水管分别通过法兰连接在原水总管、污水总管和净水总管上，从而导致RO反渗透膜滤筒的更换较为不便。
实用新型内容
本实用新型的目的是提供一种污水反渗透膜生物净化设备，具有便于更换RO反渗透膜滤筒的作用。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种污水反渗透膜生物净化设备，包括支架、多个分别设置在支架两侧的RO反渗透膜滤筒、设置在支架顶部且与多个RO反渗透膜滤筒的原水管相连接的原水总管、设置在支架顶部且与多个RO反渗透膜滤筒的废水管相连接的废水总管、设置在支架底部且与多个RO反渗透膜滤筒的净水管相连接的净水总管，所述原水管、废水管位于RO反渗透膜滤筒顶部且沿着竖直向上的方向延伸，所述净水管位于RO反渗透膜滤筒底部且沿着竖直向下的方向延伸；所述原水总管和废水总管上分别设置有快插座，所述原水管、废水管上分别设置有向上插接到快插座内且实现密封的快插接头，所述支架上设置有用于固定RO反渗透膜滤筒的周侧并且防止RO反渗透膜滤筒沿着竖直方向松动的锁紧机构，所述净水管与净水总管之间设置有柔性连接管组件。
本实用新型的进一步设置为：所述快插接头的周侧设置有多道环槽，所述环槽嵌入设置有抵紧在快插接头的周侧和快插座的内壁之间的第一橡胶圈。
本实用新型的进一步设置为：所述快插座的槽底和快插接头的端面之间设置有第二橡胶圈。
本实用新型的进一步设置为：所述RO反渗透膜滤筒的周侧设置有环形限位槽，所述锁紧机构包括设置在支架上且用于供RO反渗透膜滤筒抵触的连接板、一端转动连接在连接板一端且另一端在转动后可抵触在连接板的另一端上的弧形转动臂、设置在弧形转动臂的活动端和连接板之间的固定螺栓，所述弧形转动臂嵌入在环形限位槽内。
本实用新型的进一步设置为：所述弧形转动臂的内壁上设置有橡胶垫。
本实用新型的进一步设置为：所述净水管下端设置有螺纹端，所述净水总管上端设置有与螺纹端螺纹方向相同的螺纹接头，所述柔性连接管组件包括螺纹连接在螺纹端上的第一连接接头、螺纹连接在螺纹接头上的第二连接接头、一体设置在第一连接接头和第二连接接头之间的软管。
综上所述，本实用新型具有以下有益效果：
1、通过多个RO反渗透膜滤筒同时进行过滤可加快污水的净化速度，且原水管、废水管上的快插接头分别插接到原水总管、废水总管的快插座内且实现密封连接，此时原水管和废水管的连接方便，通过设置锁紧机构防止RO反渗透膜滤筒沿着竖直方向松动，从而防止快插接头从快插座上脱落，柔性连接管组件实现连接净水管和净水总管，最终实现便于更换RO 反渗透膜滤筒的作用；
2、在快插接头的多道环槽内分别嵌入设置在第一橡胶圈，且第一橡胶密封圈抵触在快插接头的周侧和快插座的内壁之间，从而实现密封；同时第二橡胶圈的进一步提高快插接头和快插座之间的密封性；
3、通过使得弧形转动臂转动后嵌入在RO反渗透膜滤筒周侧的环形限位槽内，且使得弧形转动端的活动端通过固定螺栓固定在连接板上，从而实现对RO反渗透膜滤筒进行固定，防止RO反渗透膜滤筒沿着竖直方向松动；
4、净水管下端的螺纹端和净水总管上的螺纹接头的螺纹方向相同，从而柔性连接管件中的第一连接接头和第二连接接头便于同时分别连接在螺纹端和螺纹接头上，且第一连接接头和第二连接接头之间的软管可通过形变弯曲而实现便于连接净水管和净水总管的目的。
发明人 （吴昌盛;吴豪洛;）
