申请日 20191129
公开（公告）日 20201124
IPC分类号 C02F9/02; C02F101/32
摘要
本实用新型涉及废水处理领域，公开了村镇污水成套处理设备，其包括箱体(1)，还包括安装在箱体(1)内的隔板(2)，隔板(2)将箱体(1)分割为外腔室(101)和内腔室(102)，隔板(2)的中上部内设有油腔(20)，隔板(2)中上部的右侧壁上设有油孔(22)，隔板(2)的下部设有多个过滤孔(21)，过滤孔(31)连通外腔室(101)和内腔室(102)，内腔室(102)内安装有浮板(4)，浮板(4)的密度大于油的密度且小于水的密度，浮板(4)的下表面边缘处设有环形板(41)，环形板(41)与隔板(2)的右壁贴合并实现油孔(22)的密封。本实用新型通过隔板的设计，实现水油分离，有效提高废水处理的效率。
权利要求书

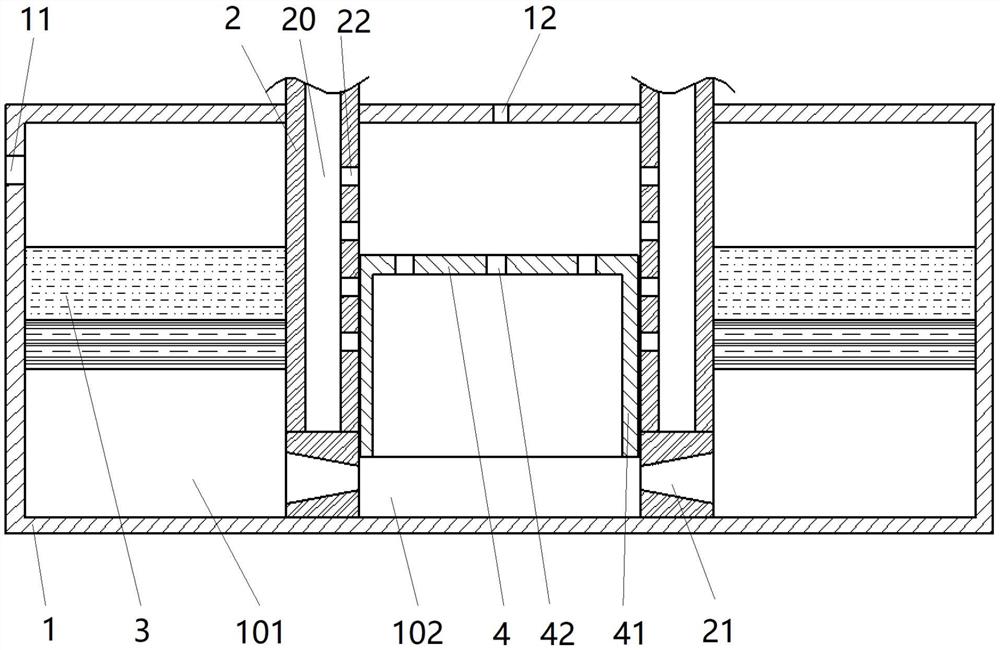

1.村镇污水成套处理设备，其特征在于：包括箱体(1)，还包括安装在箱体(1)内的隔板(2)，隔板(2)为环形隔板，隔板(2)将箱体(1)分割为外腔室(101)和内腔室(102)，外腔室(101)上部设有进液口(11)，内腔室(102)上部设有出液口(12)，隔板(2)的中上部为空心结构，隔板(2)的中上部内设有油腔(20)，隔板(2)中上部的右侧壁上设有连通油腔(20)和内腔室(102)的油孔(22)，隔板(2)的下部设有多个过滤孔(21)，过滤孔(31)连通外腔室(101)和内腔室(102)，内腔室(102)内安装有浮板(4)，浮板(4)的密度大于油的密度且小于水的密度，浮板(4)的下表面边缘处设有与内腔室(102)内壁贴合的环形板(41)，环形板(41)与隔板(2)的右壁贴合并实现油孔(22)的密封，位于浮板(4)上方的油通过油孔(22)流入油腔(20)中实现水油分离。
2.根据权利要求1所述的村镇污水成套处理设备，其特征在于：油孔(22)有多个，油孔(22)均匀分布在隔板(2)中上部。
3.根据权利要求1所述的村镇污水成套处理设备，其特征在于：隔板(2)内安装有吸油管(5)，吸油管(5)伸入油腔(20)内并对油腔(20)内的油进行运输外排。
4.根据权利要求1所述的村镇污水成套处理设备，其特征在于：浮板(4)上设有多个小孔(42)。
5.根据权利要求1所述的村镇污水成套处理设备，其特征在于：外腔室(101)内安装有过滤层(3)。
6.根据权利要求1所述的村镇污水成套处理设备，其特征在于：箱体(1)内壁上设于竖直设置的轨道，环形板(41)的外壁上设有与轨道配合的滑条。
说明书
村镇污水成套处理设备
技术领域
本实用新型涉及废水处理领域，尤其涉及了村镇污水成套处理设备。
背景技术
随着科技的进步，社会的发展，工业化的进程越来越快，在发展的过程中，往往会忽略对环境的保护，而在环保这一领域中，水污染的处理更是严峻。自2006年国家环境保护总局在GB 18918-2002《城镇污水处理厂污染物排放标准》中提出“城镇污水排放执行一级标准的A标准”，污水一级A标准指标如下：(mg/L):CODcr<50,SS<10,NH4+-N<5,TN<15,TP<0.5。传统农村或市政污水一般表现为N或P单一指标超标。近年来，随着工业的发展，工业污水成分复杂，污水更多表现为SS,COD,N,P多种指标超标。其中磷和氨氮的超标是水质恶化的重要物质之一，磷超标可以引起水体富营养化；氨氮进入水体后，不但对水体中生物提供营养物质引起富营养化，而且大量消耗溶解氧，产生毒素，进一步污染水体。所以传统单一的污水处理技术很难处理多种指标的超标问题，一种新型的复合废水处理技术的非常需要。
实用新型内容
本实用新型针对现有技术中水油分离成本、装置复杂的缺点，提供了村镇污水成套处理设备。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
村镇污水成套处理设备，包括箱体，还包括安装在箱体内的隔板，隔板将箱体分割为外腔室和内腔室，外腔室上部设有出液口，内腔室上部设有出液口，隔板的中上部为空心结构，隔板的中上部内设有油腔，隔板中上部的右侧壁上设有连通油腔和内腔室的油孔，隔板的下部设有多个过滤孔，过滤孔连通外腔室和内腔室，内腔室内安装有浮板，浮板的密度大于油的密度且小于水的密度，浮板的下表面边缘处设有与内腔室内壁贴合的环形板，环形板与隔板的右壁贴合并实现油孔的密封，位于浮板上方的油通过油孔流入油腔中实现水油分离。
作为优选，过滤孔的直径从左到右逐渐减小。
作为优选，油孔有多个，油孔均匀分布在隔板中上部。
作为优选，隔板内安装有吸油管，吸油管伸入油腔内并对油腔内的油进行运输外排。
作为优选，浮板上设有多个小孔。
作为优选，外腔室内安装有过滤层。
作为优选，箱体内壁上设于竖直设置的轨道，环形板的外壁上设有与轨道配合的滑条。
本实用新型由于采用了以上技术方案，具有显著的技术效果：通过隔板的设计，实现水油分离，有效提高废水处理的效率。
发明人 （周志高）
