申请日2020.10.27
公开（公告）日2021.02.23
IPC分类号B01D21/06; B01D21/24
摘要
本发明属于污水处理技术领域，具体涉及一种全桥辐流式沉淀池，包括圆形蓄水池，圆形蓄水池上安装有第一排水板和第二排水板，第二排水板上安装有出水管，圆形蓄水池的底部中心一体成型有排泥槽，排泥槽上连接有排泥管，圆形蓄水池的中心安装有中心柱，中心柱上连接有进水管，中心柱上安装有桥板，桥板上安装有动力机构，桥板上安装有四个连接板，四个连接板上均连接有刮泥板机构，用来解决刮泥机的刮泥板不容易将板结淤泥刮松，且中层的淤泥和上层的污泥在刮除时，容易堆积并掉落在刮泥板后方，导致刮泥板难以将底泥向池底中部集中，清理效率较低，且板结淤泥和污泥没有打碎，容易堵塞排泥管的问题。
权利要求书
1.一种全桥辐流式沉淀池，其特征在于：包括圆形蓄水池，所述圆形蓄水池上固定安装有第一排水板和第二排水板，所述第一排水板和第二排水板的截面均呈L形，所述第二排水板上固定安装有出水管，所述圆形蓄水池的底部中心一体成型有排泥槽，所述排泥槽上固定连接有排泥管，所述圆形蓄水池的中心固定安装有中心柱，所述中心柱呈中空结构，所述中心柱上固定连接有进水管，所述中心柱上安装有桥板，所述桥板上安装有动力机构，所述桥板上固定安装有四个连接板，四个所述连接板呈圆周分布，四个所述连接板上均固定连接有刮泥板机构，所述刮泥板机构包括刮泥板、多个分隔板、破碎组件和推板组件，所述刮泥板的一端与连接板固定连接，所述刮泥板呈扇形，所述刮泥板上开设有第一凹槽，多个所述分隔板固定安装在第一凹槽内，多个所述分隔板均匀分布，所述分隔板的一端呈弧形，所述第一凹槽的底部呈坡面，所述破碎组件安装在相邻两个分隔板之间，所述破碎组件包括固定柱、连接柱和破碎刀，所述固定柱固定安装在刮泥板上，所述连接柱固定安装在固定柱上，所述破碎刀转动安装在连接柱上，所述刮泥板上固定安装有扩展板，所述扩展板上开设有第二凹槽，所述扩展板上开设有第二通槽，所述第二通槽与第一凹槽以及第二凹槽均连通，所述刮泥板上开设有第三通槽，所述第三通槽与第一凹槽连通，所述动力机构包括电机、第一转盘、第二转盘、滚轮和皮带，所述电机固定安装在桥板上，所述第一转盘固定安装在电机的输出轴上，所述桥板与第二排水板相对应的位置固定安装有安装座，所述安装座上转动安装有转轴，所述滚轮固定安装在转轴上，且滚轮与第二排水板相对应，所述第二转盘固定安装在转轴的一端，所述桥板上开设有第一通槽，所述皮带穿过第一通槽并张紧在第一转盘和第二转盘上。
2.根据权利要求1所述的一种全桥辐流式沉淀池，其特征在于：所述推板组件包括连接臂、滑动轴、固定环、转动臂、第一传动臂、支撑板、第二传动臂和推板，最右侧所述破碎组件中破碎刀与连接柱连接成一个整体，且连接柱转动穿设出固定柱，所述扩展板上固定安装有固定杆，所述固定杆的末端与连接柱穿出破碎刀的一端转动连接，所述连接臂固定安装在连接柱穿设出固定柱的一端，所述滑动轴固定安装在连接臂的末端，所述转动臂的一端套接在滑动轴上，所述固定环螺接在滑动轴上，所述支撑板固定安装在刮泥板上，所述第一传动臂的一端固定连接在转动臂的中部，另一端穿设出支撑板，所述第二传动臂固定安装在第一传动臂的末端，所述推板固定安装在第二传动臂上。
3.根据权利要求2所述的一种全桥辐流式沉淀池，其特征在于：所述分隔板的末端固定设置有尖刺。
4.根据权利要求3所述的一种全桥辐流式沉淀池，其特征在于：所述转动臂的直径小于第一凹槽的上下宽度尺寸。
5.根据权利要求4所述的一种全桥辐流式沉淀池，其特征在于：所述桥板的下方固定安装有刮渣板，所述圆形蓄水池上固定安装有集渣斗，所述集渣斗上固定连接有排渣管。
6.根据权利要求5所述的一种全桥辐流式沉淀池，其特征在于：所述圆形蓄水池上固定安装有环形滤网。
7.根据权利要求6所述的一种全桥辐流式沉淀池，其特征在于：所述刮渣板的末端固定安装有毛刷，所述毛刷与环形滤网相抵。
8.根据权利要求7所述的一种全桥辐流式沉淀池，其特征在于：所述连接板上开设有若干通孔。
说明书
一种全桥辐流式沉淀池
技术领域
本发明属于污水处理技术领域，具体涉及一种全桥辐流式沉淀池。
背景技术
辐流式沉淀池一般分为全桥式和半桥式，全桥式和半桥式一般通过周边传动来刮除污水处理过程中的沉淀淤泥，全桥式和半桥式均适用一沉淀池或二沉淀池。
全桥或半桥辐流式沉淀池的主要功能是去除沉淀池中沉淀的淤泥以及水面表层的漂浮物。目前，辐流式沉淀池一般包括圆形的池体以及池体内的刮泥机，池体底部设有排泥槽，排泥槽侧壁上设有排泥管，工作时，通过刮泥机可以把池体底部的淤泥刮入到排泥槽内，然后再通过排泥管排出，同时，顶部设置刮渣板将池面的浮渣刮至集渣斗流入浮渣池。但刮泥机在实际工作时，一般是等沉淀池沉淀污泥一段时间后，才开启除泥，这段时间内，随着污泥不断累加，一部分污泥沉降到沉淀池最底部，并板结，使污泥分层，最底层为板结淤泥，中层为较松散淤泥，最上层为刚沉降的污泥，在刮泥机工作时，刮泥机的刮泥板不容易将板结淤泥刮松，且中层的淤泥和上层的污泥在刮除时，容易堆积并掉落在刮泥板后方，导致刮泥板难以将底泥向池底中部集中，需要刮动多次才能清除，清理效率较低，且板结淤泥和污泥没有打碎，容易堵塞排泥管。
发明内容
本发明的目的是：提供一种全桥辐流式沉淀池，用来解决刮泥机的刮泥板不容易将板结淤泥刮松，且中层的淤泥和上层的污泥在刮除时，容易堆积并掉落在刮泥板后方，导致刮泥板难以将底泥向池底中部集中，清理效率较低，且板结淤泥和污泥没有打碎，容易堵塞排泥管的问题。
为实现上述技术目的，本发明采用的技术方案如下：

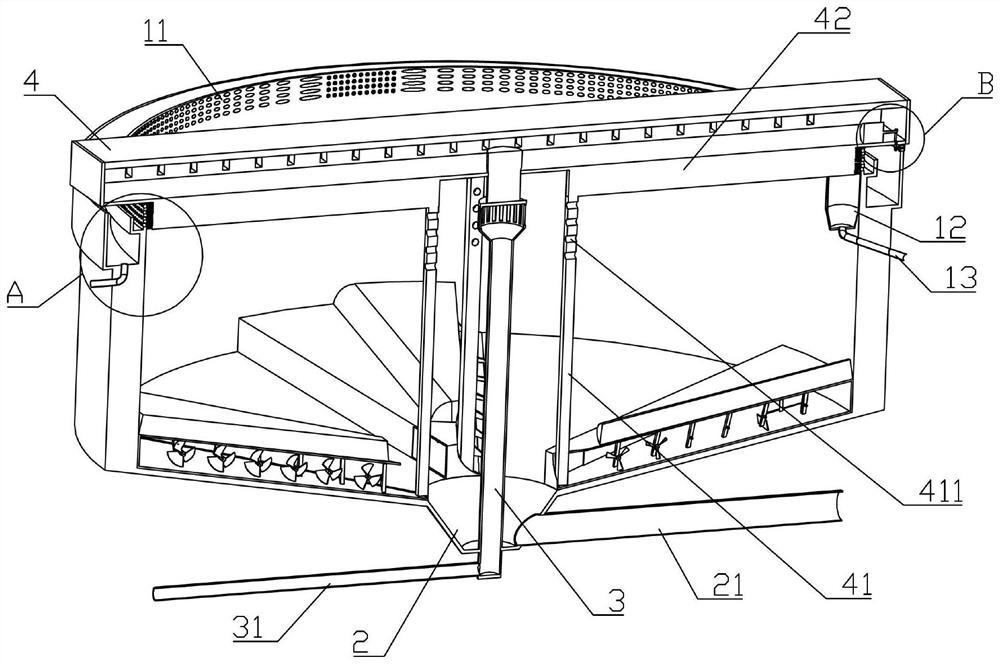

一种全桥辐流式沉淀池，包括圆形蓄水池，所述圆形蓄水池上固定安装有第一排水板和第二排水板，所述第一排水板和第二排水板的截面均呈L形，所述第二排水板上固定安装有出水管，所述圆形蓄水池的底部中心一体成型有排泥槽，所述排泥槽上固定连接有排泥管，所述圆形蓄水池的中心固定安装有中心柱，所述中心柱呈中空结构，所述中心柱上固定连接有进水管，所述中心柱上安装有桥板，所述桥板上安装有动力机构，所述桥板上固定安装有四个连接板，四个所述连接板呈圆周分布，四个所述连接板上均固定连接有刮泥板机构，所述刮泥板机构包括刮泥板、多个分隔板、破碎组件和推板组件，所述刮泥板的一端与连接板固定连接，所述刮泥板呈扇形，所述刮泥板上开设有第一凹槽，多个所述分隔板固定安装在第一凹槽内，多个所述分隔板均匀分布，所述分隔板的一端呈弧形，所述第一凹槽的底部呈坡面，所述破碎组件安装在相邻两个分隔板之间，所述破碎组件包括固定柱、连接柱和破碎刀，所述固定柱固定安装在刮泥板上，所述连接柱固定安装在固定柱上，所述破碎刀转动安装在连接柱上，所述刮泥板上固定安装有扩展板，所述扩展板上开设有第二凹槽，所述扩展板上开设有第二通槽，所述第二通槽与第一凹槽以及第二凹槽均连通，所述刮泥板上开设有第三通槽，所述第三通槽与第一凹槽连通，所述动力机构包括电机、第一转盘、第二转盘、滚轮和皮带，所述电机固定安装在桥板上，所述第一转盘固定安装在电机的输出轴上，所述桥板与第二排水板相对应的位置固定安装有安装座，所述安装座上转动安装有转轴，所述滚轮固定安装在转轴上，且滚轮与第二排水板相对应，所述第二转盘固定安装在转轴的一端，所述桥板上开设有第一通槽，所述皮带穿过第一通槽并张紧在第一转盘和第二转盘上。
进一步限定，所述推板组件包括连接臂、滑动轴、固定环、转动臂、第一传动臂、支撑板、第二传动臂和推板，最右侧所述破碎组件中破碎刀与连接柱连接成一个整体，且连接柱转动穿设出固定柱，所述扩展板上固定安装有固定杆，所述固定杆的末端与连接柱穿出破碎刀的一端转动连接，所述连接臂固定安装在连接柱穿设出固定柱的一端，所述滑动轴固定安装在连接臂的末端，所述转动臂的一端套接在滑动轴上，所述固定环螺接在滑动轴上，所述支撑板固定安装在刮泥板上，所述第一传动臂的一端固定连接在转动臂的中部，另一端穿设出支撑板，所述第二传动臂固定安装在第一传动臂的末端，所述推板固定安装在第二传动臂上，这样设置，使转动臂在移动过程中，能够带动推板在第一凹槽内来回推动，加快将破碎后的淤泥从第三通槽推出，使淤泥更快进入排泥槽，进而更快进入排泥管。
进一步限定，所述分隔板的末端固定设置有尖刺，这样设置，通过尖刺更容易破开顽固的板结淤泥。
进一步限定，所述转动臂的直径小于第一凹槽的上下宽度尺寸，这样设置，避免转动臂在转动时，转动臂末端与刮泥板的内壁相抵，导致转动臂不能圆周转动。
进一步限定，所述桥板的下方固定安装有刮渣板，所述圆形蓄水池上固定安装有集渣斗，所述集渣斗上固定连接有排渣管，这样设置，通过刮渣板的转动，将悬浮在水面上的浮渣刮进集渣斗，浮渣再通过排渣管排入浮渣池。
进一步限定，所述圆形蓄水池上固定安装有环形滤网，这样设置，通过环形滤网，避免浮渣被直接排出到出水管。
进一步限定，所述刮渣板的末端固定安装有毛刷，所述毛刷与环形滤网相抵，这样设置，通过毛刷与环形滤网相抵，使桥板的转动能够带动毛刷刷除附着在环形滤网上的浮渣，避免环形滤网在长时间拦截浮渣的过程中被浮渣堵塞，从而影响清水的流出，且刮渣板能够将刷下来的浮渣刮入集渣斗，进而排出。
进一步限定，所述接板上开设有若干通孔，这样设置，中心柱排出的污水通过若干通孔逐渐向四周扩散，避免连接板阻挡污水的均匀扩散。
采用上述技术方案的发明，具有如下优点：
1、通过动力机构带动桥板转动，桥板转动带动四个刮泥板机构同时转动，能够将圆形蓄水池底部的板结淤泥、松散淤泥和污泥快速刮松，并打碎，然后向中间的排泥槽快速排出，提高了清理效率；
2、通过刮泥板机构中的破碎组件能够将最底层的板结淤泥打碎，然后再将较松散的中层淤泥和上层的污泥通过扩展板一起传输到破碎组件中，打碎、混匀，避免板结淤泥在排出时容易堵塞排泥管，且破碎组件中的破碎刀通过刮泥板转动时的水压带动其转动，节约了资源；
3、通过刮泥板机构中的推板组件，能够将打碎的淤泥推向第三通槽，从而加快淤泥向排泥槽排出，避免淤泥在刮泥板内堆积。
（发明人：颜学升;许生军;戴佳亮;）
