申请日2020.08.12
公开（公告）日2021.02.23
IPC分类号G01F23/58; G01F23/76
摘要
本实用新型涉及浮球液位计技术领域，公开了一种污水处理浮球液位计，包括法兰盘，所述法兰盘的左右两侧均开设有通孔，所述法兰盘的下端中部固定安装有插杆，所述插杆上套接有浮球，所述浮球的左右两端均固定安装有连接杆，两个所述连接杆上均固定连接有测量杆，两个所述测量杆分别置于通孔内。本实用新型，较为实用通过螺栓拧合在污水处理箱上，从而配合浮球、插杆、测量杆和刻度线能够准确的测量出污水箱内的污水容量，并且通过清洁环的设置能够在插杆的外侧上下移动，从而能够快速的将插杆表面吸附的杂质进行清理，从而避免插杆表面吸附的杂质影响浮球的浮动，进一步的避免杂质影响液位计测量的精准性，适合广泛推广和使用。
权利要求书

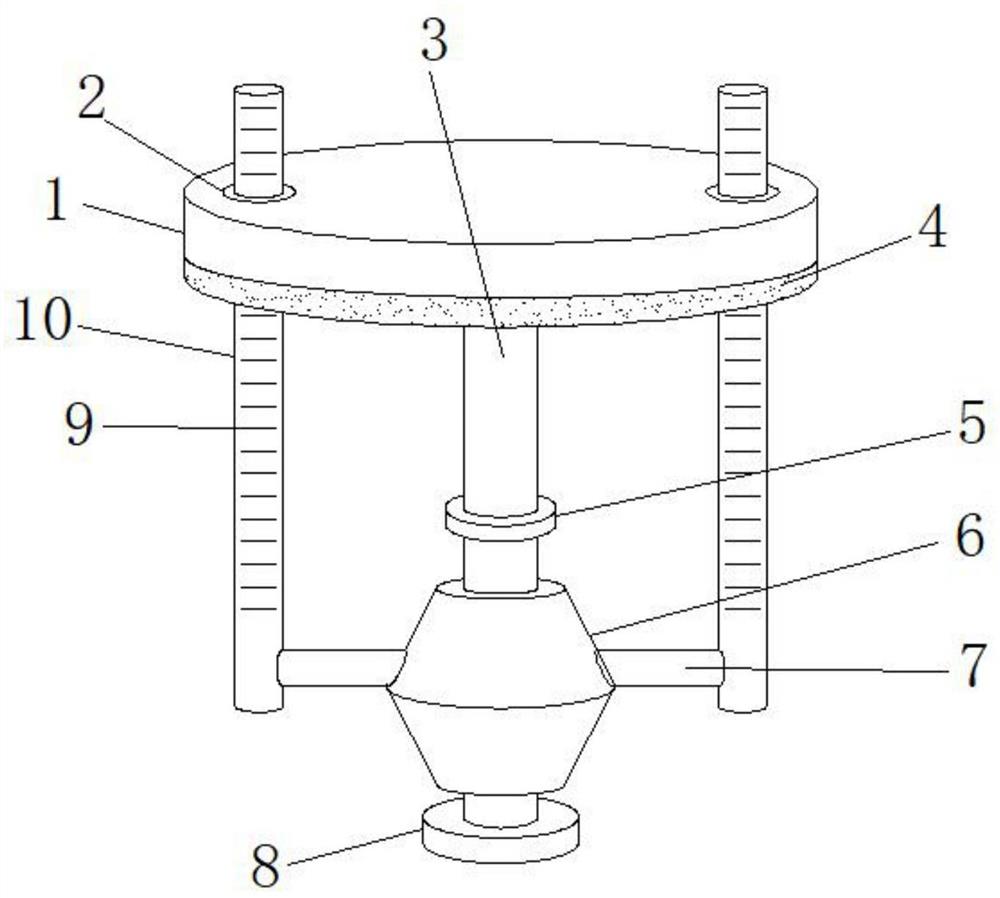

1.一种污水处理浮球液位计，包括法兰盘(1)，其特征在于：所述法兰盘(1)的左右两侧均开设有通孔(2)，所述法兰盘(1)的下端中部固定安装有插杆(3)，所述插杆(3)上套接有浮球(6)，所述浮球(6)的左右两端均固定安装有连接杆(7)，两个所述连接杆(7)上均固定连接有测量杆(10)，两个所述测量杆(10)分别置于通孔(2)内，两个所述测量杆(10)的表面均刻有刻度线(9)，所述插杆(3)的外侧套接有清洁环(5)，所述法兰盘(1)上开设有固定孔(12)，所述固定孔(12)内活动连接有螺栓(11)。
2.根据权利要求1所述的一种污水处理浮球液位计，其特征在于：所述法兰盘(1)的下端固定安装有密封圈(4)。
3.根据权利要求1所述的一种污水处理浮球液位计，其特征在于：所述插杆(3)的下端固定安装有限位板(8)。
4.根据权利要求1所述的一种污水处理浮球液位计，其特征在于：所述清洁环(5)为塑料环，所述连接杆(7)和测量杆(10)均为泡沫杆。
5.根据权利要求1所述的一种污水处理浮球液位计，其特征在于：所述插杆(3)为不锈钢杆。
说明书
一种污水处理浮球液位计
技术领域
本实用新型涉及浮球液位计技术领域，具体为一种污水处理浮球液位计。
背景技术
浮球式液位计主要由浮球和插杆组成，当容器的液位变化时浮球也随着上下移动，所以可以对液位位置的变化进行检测，从而达到液面的远距离检测和控制。
在实现本实用新型的过程中，发明人发现现有技术中至少存在如下问题没有得到解决：现有的浮球式液位计在对污水的液位进行测量使用的时候，污水中的在杂质会吸附在插杆上，不方便清理，从而影响浮球的浮动，进而影响液位测量的精准度，因此，我们提出一种污水处理浮球液位计。
实用新型内容
本实用新型的目的在于提供一种污水处理浮球液位计，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理浮球液位计，包括法兰盘，所述法兰盘的左右两侧均开设有通孔，所述法兰盘的下端中部固定安装有插杆，所述插杆上套接有浮球，所述浮球的左右两端均固定安装有连接杆，两个所述连接杆上均固定连接有测量杆，两个所述测量杆分别置于通孔内，两个所述测量杆的表面均刻有刻度线，所述插杆的外侧套接有清洁环，所述法兰盘上开设有固定孔，所述固定孔内活动连接有螺栓。
作为本实用新型的一种优选实施方式，所述法兰盘的下端固定安装有密封圈。
作为本实用新型的一种优选实施方式，所述插杆的下端固定安装有限位板。
作为本实用新型的一种优选实施方式，所述清洁环为塑料环，所述连接杆和测量杆均为泡沫杆。
作为本实用新型的一种优选实施方式，所述插杆为不锈钢杆。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型一种污水处理浮球液位计，通过螺栓拧合在污水处理箱上，从而配合浮球、插杆、测量杆和刻度线能够准确的测量出污水箱内的污水容量，并且通过清洁环的设置能够在插杆的外侧上下移动，从而能够快速的将插杆表面吸附的杂质进行清理，从而避免插杆表面吸附的杂质影响浮球的浮动，进一步的避免杂质影响液位计测量的精准性。
2.本实用新型一种污水处理浮球液位计，通过密封圈的设置能够有效的增加法兰盘与污水箱的密封性，进一步的避免污水从法兰盘与污水箱的缝隙内漏出造成污染。
3.本实用新型一种污水处理浮球液位计，通过限位板的设置能够有效的避免浮球从插杆上脱离。
（发明人：李聪）
