电镀废水处理装置

发布时间:2021-7-25 9:15:21  中国污水处理工程网

申请日2020.06.15

公开(公告)日2021.02.12

IPC分类号C02F9/08; C02F103/16; C02F101/20; C02F101/18

摘要

本实用新型涉及一种电镀废水处理装置,包括筒体,所述筒体从上往下依次设有喷淋组件、进液口、回收口、过滤组件和出液口,所述进液口上设有进液雾化喷头,喷淋组件包括架设于所述筒体中的多排喷淋管、开设于所述喷淋管上的若干个喷淋雾化喷头和供喷淋管喷雾的供药件,多排喷淋管之间相互连通,多排所述喷淋管位于筒体的顶端且覆盖筒体的横街面,所述进液雾化喷头延伸至筒体的轴线处且位于喷淋组件的下方。本实用新型具有提高了污水中重金属和的析出率、污水处理纯度高的效果。


权利要求书

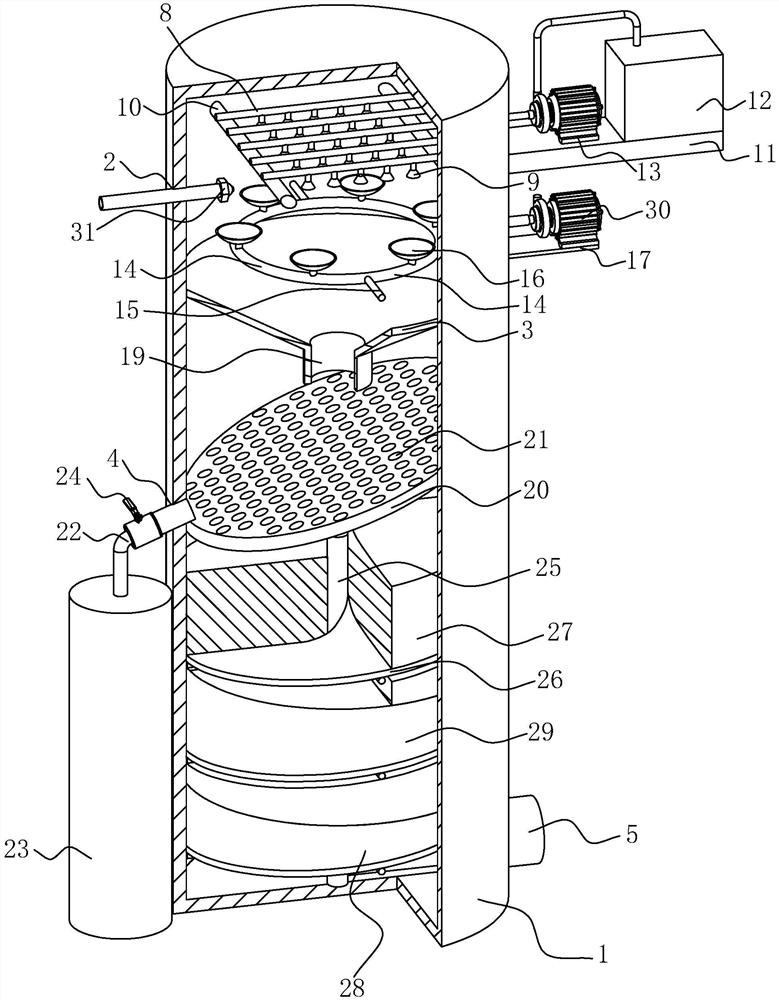

1.一种电镀废水处理装置,包括筒体(1),其特征在于:所述筒体(1)内部从上往下依次设有喷淋组件、进液口(2)、回收口(4)、过滤组件和出液口(5),所述进液口(2)上设有进液雾化喷头,喷淋组件包括架设于所述筒体(1)中的多排喷淋管(8)、开设于所述喷淋管(8)上的若干个喷淋雾化喷头(9)和供喷淋管(8)喷雾的供药件,多排喷淋管(8)之间相互连通,多排所述喷淋管(8)位于筒体(1)的顶端且覆盖筒体(1)的横截面,所述进液雾化喷头延伸至筒体(1)的轴线处且位于喷淋组件的下方。

2.根据权利要求1述的一种电镀废水处理装置,其特征在于:所述筒体(1)位于进液口(2)与导流板(3)之间内设有曝气头(16),所述筒体(1)的侧壁上设有曝气泵(30),所述曝气泵(30)与曝气头(16)之间通过曝气管(14)连通。

3.根据权利要求2述的一种电镀废水处理装置,其特征在于:所述曝气管(14)呈圆环状水平设置于所述筒体(1)位于进液口(2)、导流板(3)之间,曝气头(16)设有多个,多个曝气头(16)沿曝气管(14)的长度方向排布。

4.根据权利要求1所述的一种电镀废水处理装置,其特征在于:所述供药件包括安装于所述筒体(1)上的加药箱(12)和输送泵(13),所述加药箱(12)与喷淋管(8)通过管道连通,所述输送泵(13)位于管道上。

5.根据权利要求4所述的一种电镀废水处理装置,其特征在于:所述筒体(1)上设有固定杆(10),所述固定杆(10)的两端均与筒体(1)的内侧壁连接,所述固定杆(10)架设在喷淋管(8)的下方。

6.根据权利要求1述的一种电镀废水处理装置,其特征在于:所述过滤组件包括沿筒体(1)轴线设置的支撑轴(25)和沿所述支撑轴(25)长度方向螺旋缠绕的过滤芯板(26)。

7.根据权利要求6述的一种电镀废水处理装置,其特征在于:所述过滤芯板(26)之间从上往下依次填充有石英砂(27)、纤维球(29)和活性炭(28)。

8.根据权利要求1所述的一种电镀废水处理装置,其特征在于:所述进液口(2)与回收口(4)之间设有导流板(3),所述导流板(3)呈漏斗状,所述导流板(3)的底端开设有导流口(19)。

9.根据权利要求8所述的一种电镀废水处理装置,其特征在于:所述筒体(1)位于导流板(3)、回收口(4)之间设有集絮板(20),所述集絮板(20)朝向回收口(4)的方向向下倾斜设置,所述集絮板(20)上开设有若干个通孔(21),所述回收口(4)位于集絮板(20)下端的表面处。

10.根据权利要求9所述的一种电镀废水处理装置,其特征在于:所述回收口(4)朝向地面的方向向下倾斜设置有回收管(22),所述回收管(22)下连通有收集箱(23)。

说明书

一种电镀废水处理装置

技术领域

本实用新型涉及的电镀废水处理技术领域,尤其是涉及一种电镀废水处理装置。

背景技术

电镀废水的来源一般为:(1)镀件清洗水;(2)废电镀液;(3)其他废水,包括冲刷车间地面,刷洗极板洗水,通风设备冷凝水,以及由于镀槽渗漏或操作管理不当造成的“跑、冒、滴、漏”的各种槽液和排水;(4)设备冷却水,冷却水在使用过程中除温度升高以外,未受到污染。电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关。电镀废水的水质复杂,成分不易控制,其中含有、镉、镍、铜、锌、金、银等重金属离子和氰化物等,有些属于致癌、致畸、致突变的剧毒物质。

针对占地面积大的问题,目前,申请公布号为CN106277415A的一种电镀废水处理机,包括壳包括筒体、电机、旋转曝气杆、曝气头、进液口等,所述筒体上开设有进液口、出液口、填料清理口,所述筒体的外侧与进液口相对设置有药剂筒,所述进液雾化喷头、药剂雾化喷头分别与进液口、药剂筒连接,所述弧形隔板将筒体的内部分为上部的反应室和下部的分离室,所述弧形隔板的中心位置开设有移液口,所述分离室的内部设有过滤填料装置,所述筒体的上端设有电机,所述旋转曝气杆通过电机安装在反应室的内部,所述旋转曝气杆的下端设有曝气头。

上述电镀废水处理机虽然解决了占地面积大的问题,该电镀废水处理机在废水处理过程中污水经过进液雾化喷头喷出,药剂雾化喷头与进液雾化喷头相对喷出,进液污水与药剂充分反应,得到的重金属和氰化物反应后的固体沉淀和部分絮凝,最终将固体沉淀和絮凝物进行过滤,但是由于药剂雾化喷头与进液雾化喷头相对喷出的过程中,有存在部分药剂雾化喷头与进液雾化喷头之间的水汽不能充分接触,从而导致部分进液污水不能与药剂充分反应,后期过滤后得到过滤水中将会存在大量的重金属离子和氰化物,过滤后的水排入至地下水中,从而影响电镀厂周围居民的饮水环境。

实用新型内容

针对现有技术存在的不足,本实用新型的目的是提供一种电镀废水处理装置,其具有提高了污水中重金属和氰化物的析出率的优点。

本实用新型的上述目的是通过以下技术方案得以实现的:一种电镀废水处理装置,包括筒体,所述筒体内部从上往下依次设有喷淋组件、进液口、回收口、过滤组件和出液口,所述进液口上设有进液雾化喷头,喷淋组件包括架设于所述筒体中的多排喷淋管、开设于所述喷淋管上的若干个喷淋雾化喷头和供喷淋管喷雾的供药件,多排喷淋管之间相互连通,多排所述喷淋管位于筒体的顶端且覆盖筒体的横截面,所述进液雾化喷头延伸至筒体的轴线处且位于喷淋组件的下方。

通过采用上述技术方案,首先启动供药件对多排喷淋管通入药水,后药水在供药件的压强作用下从喷淋雾化喷头喷出从而分散成微小的雾滴;污水从进液口中通入并经过进液雾化喷头将污水分散呈微小的雾滴;分散成微小的雾滴的药水均匀分布在筒体的顶部,分散成微小的雾滴的污水也均匀分散在筒体上部,雾滴状的药水与雾滴状的污水充分融合接触混合反应,另外,雾滴状的药水碰到筒体内壁也会产生液化反应,液化的药水向筒底滴落,可以穿过雾化的污水,也可以进行混合反应,从而提高污水中重金属和氰化物的析出率,并将得到沉淀物、絮凝物经过过滤组件过滤,取出杂质,从而得到纯度较高的水。

本实用新型在一较佳示例中可以进一步配置为:所述筒体位于进液口与导流板之间内设有曝气头,所述筒体的侧壁上设有曝气泵,所述曝气泵与曝气头之间通过曝气管连通。

通过采用上述技术方案,曝气泵和曝气头用于产生大量的气泡与污水、药水雾化雾滴产生混合液体形成紊流状态,从而进一步延长雾滴状的药水与雾滴状的污水之间的混合反应的接触时间,从而提高了污水中重金属和氰化物的析出率,提高污水的净化率。

本实用新型在一较佳示例中可以进一步配置为:所述曝气管呈圆环状水平设置于所述筒体位于进液口、导流板之间,曝气头设有多个,多个曝气头沿曝气管的长度方向排布。

通过采用上述技术方案,增大雾滴状的污水、雾滴状的药水之间混合反应雾滴与多个曝光头中产生的覆盖筒体横截面的气泡,形成覆盖筒体横截面紊流程度,从而进一步延长雾滴状的药水与雾滴状的污水之间混合反应的反应时间,进一步提高了污水中重金属和氰化物的析出率,提高污水的净化率。

本实用新型在一较佳示例中可以进一步配置为:所述供药件包括安装于所述筒体上的加药箱和输送泵,所述加药箱与喷淋管通过管道连通,所述输送泵位于管道上。

通过采用上述技术方案,输送泵将加药箱内的药水抽出传送至喷淋管中,并在输送泵的压强作用下将药水从喷淋雾化喷头中喷射,从而稳定的对喷淋管提供药水,有利于药水与污水之间的微小雾滴的混合,有效提高了污水中重金属和氰化物的析出率。

本实用新型在一较佳示例中可以进一步配置为:所述筒体上设有固定杆,所述固定杆的两端均与筒体的内侧壁连接,所述固定杆架设在喷淋管的下方。

通过采用上述技术方案,将喷淋管固定在筒体内部,加大药水与污水之间混合反应的稳定性,有效提高了污水中重金属和氰化物的析出率。

本实用新型在一较佳示例中可以进一步配置为:所述过滤组件包括沿筒体轴线设置的支撑轴和沿所述支撑轴长度方向螺旋缠绕的过滤芯板。

通过采用上述技术方案,污水沿过滤芯板的长度方向进行过滤,提高污水的净化纯度。

本实用新型在一较佳示例中可以进一步配置为:所述过滤芯板之间从上往下依次填充有石英砂、纤维球和活性炭。

通过采用上述技术方案,石英砂将污水中的一些细微的悬浮物进行过滤;纤维球对污水中的油脂以及杂质进行吸附和过滤;活性炭表面具有无数细小的孔隙,具有较强的吸附能力,从而将污水中的有害气体、色素、细菌、霉菌以及微小杂质吸附至活性炭中,进而对污水内的杂质进行吸附,三层过滤渗透的过程提高了污水的净化程度。

本实用新型在一较佳示例中可以进一步配置为:所述进液口与回收口之间设有导流板,所述导流板呈漏斗状,所述导流板的底端开设有导流口。

通过采用上述技术方案,一方面,减少污水与药水之间反应的空间,有效提高污水与药水之间可充分进行反应,提高污水中重金属和氰化物的析出率;另一方面,污水与药水反应产生得到的沉淀物、絮凝物以及污水中含有的一些污泥沿导流板的倾斜角度流入至导流口中,加快沉淀物、絮凝物以及污泥的导出,提高污水的过滤效率。

本实用新型在一较佳示例中可以进一步配置为:所述筒体位于导流板、回收口之间设有集絮板,所述集絮板朝向回收口的方向向下倾斜设置,所述集絮板上开设有若干个通孔,所述回收口位于集絮板下端的表面处。

通过采用上述技术方案,集絮板对污水与药水之间反应得到沉淀物、絮凝物以及污泥中的水进行过滤,提高污水净化纯度,并将沉淀物、絮凝物和污泥进行收集纸回收口处,便于废料的收集。

本实用新型在一较佳示例中可以进一步配置为:所述回收口朝向地面的向下倾斜设置有回收管,所述回收管下连通有收集箱。

通过采用上述技术方案,利于收集至回收口处的污水与药水之间反应得到沉淀物、絮凝物以及经过集絮板过滤后污水含有的污泥,并沿回收管导入至收集箱中,提高了工作效率。

综上所述,本实用新型包括以下至少一种有益技术效果:

1.通过多排喷淋管、多个喷淋雾化喷头和供药件的设置,从而对筒体内部上表面进行全方位进行喷淋,使得药水全覆盖的与污水之间的雾滴充分反应,即可提高污水中重金属和氰化物的析出率,提高污水净化度;

2.通过的设置,曝光头、曝光管和曝气泵的设置,从而将药水与污水混合反应的液体与曝光头产生的气泡之间形成紊流状态,从而进一步提高药水与污水反应的反应时间,提高了污水中重金属和氰化物的析出率,提高污水的净化率。

(发明人:袁陶成;汪辉;詹秉泽;黃素清)
