申请日2020.04.30
公开（公告）日2021.02.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种城市污水处理装置，包括处理箱，处理箱的上侧设置有进水斗，处理箱的一侧开设有第一通槽，第一通槽的内部铰接有筛板，处理箱的一侧固定安装有收集箱，筛板的一端延伸至收集箱的内部，处理箱的另一侧开设有第二通槽，筛板的另一端固定连接有固定板，处理箱的一侧固定安装有防护壳。本实用新型通过第三电机、转轴及叶片的设置，起到对进水斗进行疏通的作用，防止污水中的较大的杂质堵塞进水斗，通过第一电机、凸轮、安装板、限位筒、限位杆、挡板及弹簧的设置，实现对污水中尺寸较大的生活垃圾进行筛选过滤的操作，较大的生活垃圾通过震动的筛板落入收集箱的内部，方便收集，提升了装置的使用性。
权利要求书

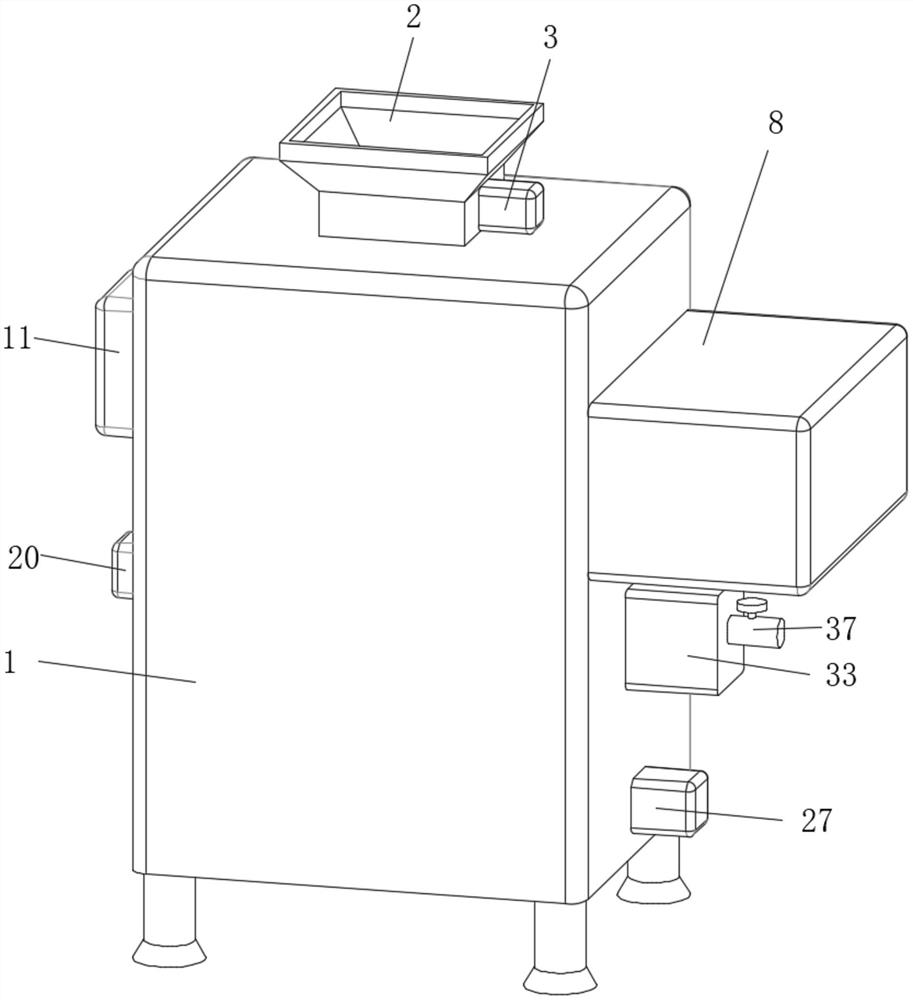

1.一种城市污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的上侧设置有进水斗(2)，所述处理箱(1)的一侧开设有第一通槽(6)，所述第一通槽(6)的内部铰接有筛板(7)，所述处理箱(1)的一侧固定安装有收集箱(8)，所述筛板(7)的一端延伸至收集箱(8)的内部，所述处理箱(1)的另一侧开设有第二通槽(9)，所述筛板(7)的另一端固定连接有固定板(10)，所述处理箱(1)的一侧固定安装有防护壳(11)，所述防护壳(11)的内部固定安装有第一电机(12)，所述第一电机(12)的输出端固定连接有凸轮(13)，所述处理箱(1)的一侧固定安装有第二电机(20)，所述第二电机(20)的输出端固定连接有搅拌轴(21)，所述搅拌轴(21)的外侧固定安装有搅拌杆(22)，所述处理箱(1)的内部固定安装有导流块(23)，所述处理箱(1)的一侧固定安装有过滤箱(33)，所述过滤箱(33)的一侧设置有排水管(37)。
2.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述进水斗(2)的一侧固定安装有第三电机(3)，所述第三电机(3)的输出端固定连接有第一转轴(4)，所述第一转轴(4)的外侧固定安装有叶片(5)。
3.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述处理箱(1)一侧的内壁固定安装有安装板(14)，所述安装板(14)的下侧固定安装有限位筒(15)，所述限位筒(15)的内部设置有限位杆(16)，所述限位杆(16)的一端固定连接有挡板(17)，所述限位筒(15)的内部设置有弹簧(18)，所述限位杆(16)的另一端延伸至限位筒(15)的外侧，且限位杆(16)的另一端铰接有连接块(19)，所述连接块(19)与固定板(10)固定连接。
4.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述处理箱(1)的底部固定安装有输送管(26)，所述处理箱(1)的一侧固定安装有第四电机(27)，所述第四电机(27)的输出端固定连接有第二转轴(28)，所述第二转轴(28)的外侧固定安装有螺旋叶(29)，所述输送管(26)的下侧设置有排污管(30)。
5.根据权利要求4所述的一种城市污水处理装置，其特征在于：所述导流块(23)的内部开设有排污口(24)，所述排污口(24)的内部设置有第一控制阀(25)，所述排污口(24)延伸至输送管(26)的内部。
6.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述处理箱(1)的一侧开设有通孔(31)，所述通孔(31)的内部设置有第二控制阀(32)。
7.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述过滤箱(33)的依次固定安装有过滤网层(34)、吸油棉层(35)和活性炭层(36)。
说明书
一种城市污水处理装置
技术领域
本实用新型涉及污水处理领域，具体为一种城市污水处理装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，近两年各地区毛利率都保持在70％左右，甚至有的地区超过了100％，行业发展潜力非常大。
现有的城市污水处理装置大多结构简单，有时会出现较大的杂质堵塞进水斗的情况，不方便使用，实用性较差。
实用新型内容
本实用新型主要是解决上述现有技术所存在的技术问题，提供一种城市污水处理装置。
为实现上述目的，本实用新型提供如下技术方案：一种城市污水处理装置，包括处理箱，所述处理箱的上侧设置有进水斗，所述处理箱的一侧开设有第一通槽，所述第一通槽的内部铰接有筛板，所述处理箱的一侧固定安装有收集箱，所述筛板的一端延伸至收集箱的内部，所述处理箱的另一侧开设有第二通槽，所述筛板的另一端固定连接有固定板，所述处理箱的一侧固定安装有防护壳，所述防护壳的内部固定安装有第一电机，所述第一电机的输出端固定连接有凸轮，所述处理箱的一侧固定安装有第二电机，所述第二电机的输出端固定连接有搅拌轴，所述搅拌轴的外侧固定安装有搅拌杆，所述处理箱的内部固定安装有导流块，所述处理箱的一侧固定安装有过滤箱，所述过滤箱的一侧设置有排水管。
优选的，所述进水斗的一侧固定安装有第三电机，所述第三电机的输出端固定连接有第一转轴，所述第一转轴的外侧固定安装有叶片。
优选的，所述处理箱一侧的内壁固定安装有安装板，所述安装板的下侧固定安装有限位筒，所述限位筒的内部设置有限位杆，所述限位杆的一端固定连接有挡板，所述限位筒的内部设置有弹簧，所述限位杆的另一端延伸至限位筒的外侧，且限位杆的另一端铰接有连接块，所述连接块与固定板固定连接。
优选的，所述处理箱的底部固定安装有输送管，所述处理箱的一侧固定安装有第四电机，所述第四电机的输出端固定连接有第二转轴，所述第二转轴的外侧固定安装有螺旋叶，所述输送管的下侧设置有排污管。
优选的，所述导流块的内部开设有排污口，所述排污口的内部设置有第一控制阀，所述排污口延伸至输送管的内部。
优选的，所述处理箱的一侧开设有通孔，所述通孔的内部设置有第二控制阀。
优选的，所述过滤箱的依次固定安装有过滤网层、吸油棉层和活性炭层。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过第三电机、转轴及叶片的设置，第三电机带动第一转轴及叶片转动，起到对进水斗进行疏通的作用，防止污水中的较大的杂质堵塞进水斗，通过第一电机、凸轮、安装板、限位筒、限位杆、挡板及弹簧的设置，实现对污水中尺寸较大的生活垃圾进行筛选过滤的操作，较大的生活垃圾通过震动的筛板落入收集箱的内部，方便收集，提升了装置的使用性。
2、本实用新型通过第二电机、搅拌轴及搅拌杆的设置，对处理箱的污水进行搅拌，使污水与沉淀剂充分接触，加快沉淀速度，通过导流块、排污口、输送管、第四电机、第二转轴及排污管的设置，方便处理箱底部的污泥的排出，进一步提升了装置的实用性。
（发明人：颜铭;李望平;许陆军）
