申请日2020.04.28
公开（公告）日2021.02.12
IPC分类号C02F9/04; B01D53/04
摘要
本实用新型公开了一种污水处理池除臭装置，包括底座板，所述底座板上端固定连接有多个支撑架，所述支撑架上端固定连接有过滤箱和除臭箱，所述过滤箱位于除臭箱左侧，所述过滤箱内部底端安装有横板，所述横板上端右侧固定连接有过滤板且过滤板另一端与过滤箱右侧壁固定连接，所述横板左侧固定连接有抽板且抽板另一端与过滤箱左侧壁固定连接，本实用新型一种污水处理池除臭装置，底座板上表面安装有多个支撑架，支撑架分别支撑起过过滤箱和除臭箱，过滤箱内部底端有隔板，隔板右侧上端安装有过滤板，左侧安装有拉板，通过隔板、拉板和过滤板将过滤箱底部分割成杂物收集腔和过滤污水收集腔，过滤箱左侧上端开设有进水口。
权利要求书

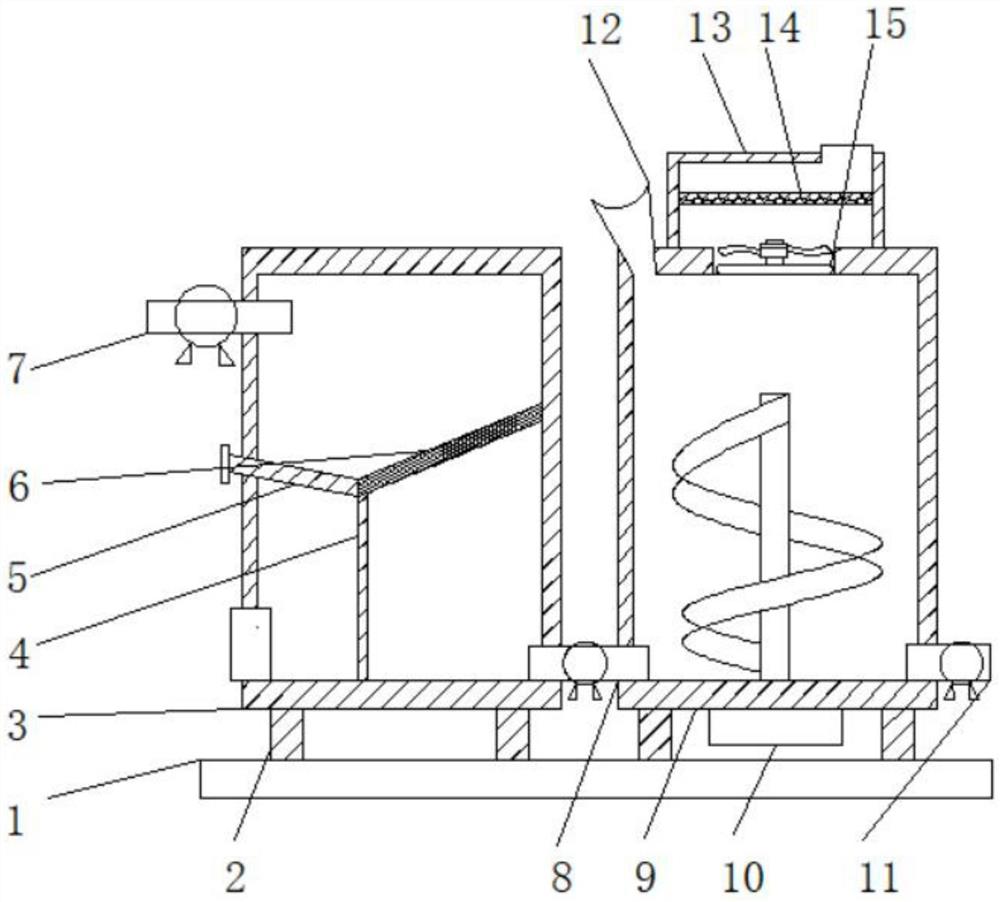

1.一种污水处理池除臭装置，包括底座板(1)，其特征在于：所述底座板(1)上端固定连接有多个支撑架(2)，所述支撑架(2)上端固定连接有过滤箱(3)和除臭箱(9)，所述过滤箱(3)位于除臭箱(9)左侧，所述过滤箱(3)内部底端安装有横板(4)，所述横板(4)上端右侧固定连接有过滤板(6)且过滤板(6)另一端与过滤箱(3)右侧壁固定连接，所述横板(4)左侧固定连接有抽板(5)且抽板(5)另一端与过滤箱(3)左侧壁固定连接，所述过滤箱(3)上端开设有进水口(7)，所述过滤箱(3)右侧底端镶嵌连接有导水管(8)且导水管(8)延伸至除臭箱(9)内部，所述除臭箱(9)底端安装有搅拌机(10)，所述除臭箱(9)上表面开设有投料口(12)，所述除臭箱(9)顶端安装有净化箱(13)，所述净化箱(13)内部安装有活性炭过滤网(14)和风机(15)，所述风机(15)位于净化箱(13)底部且镶嵌在除臭箱(9)顶端，所述除臭箱(9)右侧底端开设有出水口(11)。
2.根据权利要求1所述的一种污水处理池除臭装置，其特征在于：所述搅拌机(10)底部安装有电机(19)，所述电机(19)上端固定连接有旋转杆(18)，所述旋转杆(18)表面安装有搅拌翼(16)，所述搅拌翼(16)表面开设有孔洞a(17)且有多个。
3.根据权利要求1所述的一种污水处理池除臭装置，其特征在于：所述过滤板(6)表面开设有孔洞b(20)且孔洞b(20)有多个，所述孔洞b(20)贯穿过滤板(6)。
4.根据权利要求1所述的一种污水处理池除臭装置，其特征在于：所述过滤箱(3)左侧底端开设有清理口，所述进水口(7)、导水管(8)和出水口(11)内部均安装有阀门，所述风机(15)和搅拌机(10)均通过导线与外界控制面板电性连接。
说明书
一种污水处理池除臭装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理池除臭装置。
背景技术
目前废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，污水处理工作中会建设大量的污水处理池对其污水进行处理工作，而污水处理池则会造成污水恶臭的散发，从而影响工作人员以及周围居民的正常工作和生活，而现有的污水处理池除臭装置还存在着一些不足的地方，例如；现有的结构较为复杂，使用成本较高且安装较为不便，同时除臭效果不够理想。
专利号201721307811.1的公布了一种新型污水除臭装置，主要包括集气罩、药剂喷洒装置、光触媒层和紫外线灯，所述集气罩分为集气区和出气区，所述集气区为倒置锥形，集气区内侧壁设有药剂喷洒装置，所述出气区为圆柱形，位于集气区顶部，出气区与集气区衔接处设有风机，风机上部依次设有光触媒层和紫外线灯；所述药剂喷洒装置包括若干水平设置的均匀分布的药剂管和均匀分布在药剂管上的药剂喷头，本装置结构设计科学合理、安装简单、节约能源、既可以单独作为污水除臭装置，又能够作为污水除臭前置装置。
目前，现有的污水除臭装置还存在着一些不足的地方，例如；1、现有的除臭装置不能对污水进行过滤，污水中的杂物不能过滤掉，会在污水中发酵散发臭味，2、现有的除臭装置不具备搅拌装置，往污水中投放除臭剂不能使除臭剂与污水完全接触，除臭效果不明显。
实用新型内容
本实用新型的目的在于提供一种污水处理池除臭装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理池除臭装置，包括底座板，所述底座板上端固定连接有多个支撑架，所述支撑架上端固定连接有过滤箱和除臭箱，所述过滤箱位于除臭箱左侧，所述过滤箱内部底端安装有横板，所述横板上端右侧固定连接有过滤板且过滤板另一端与过滤箱右侧壁固定连接，所述横板左侧固定连接有抽板且抽板另一端与过滤箱左侧壁固定连接，所述过滤箱上端开设有进水口，所述过滤箱右侧底端镶嵌连接有导水管且导水管延伸至除臭箱内部，所述除臭箱底端安装有搅拌机，所述除臭箱上表面开设有投料口，所述除臭箱顶端安装有净化箱，所净化箱内部安装有活性炭过滤网和风机，所述风机位于净化箱底部且镶嵌在除臭箱顶端，所述除臭箱右侧底端开设有出水口。
作为本实用新型的一种优选实施方式，所述搅拌机底部安装有电机，所述电机上端固定连接有旋转杆，所述旋转杆表面安装有搅拌翼，所述搅拌翼表面开设有孔洞a。
作为本实用新型的一种优选实施方式，所述过滤板表面开设有孔洞b且孔洞b有多个，所述孔洞b贯穿过滤板。
作为本实用新型的一种优选实施方式，所述过滤箱左侧底端开设有清理口，所述进水口、导水管和出水口内部均安装有阀门，所述风机和搅拌机均通过导线与外界控制面板电性连接。
与现有技术相比，本实用新型的有益效果如下：
本实用新型一种污水处理池除臭装置，底座板上表面安装有多个支撑架，支撑架分别支撑起过过滤箱和除臭箱，过滤箱内部底端有隔板，隔板将过滤箱分割成两个空间，隔板右侧上端安装有过滤板，左侧安装有拉板，通过隔板、拉板和过滤板将过滤箱底部分割成杂物收集腔和过滤污水收集腔，过滤箱左侧上端开设有进水口，进水口内部安装有阀门，打开阀门，污水通过进水口进入过滤箱内部，污水会经过过滤板流入过滤箱右侧底部的污水收集腔，过滤板表面贯穿有孔洞b且孔洞b多且较小，孔洞b会将固态杂物过滤下来，使污水通过孔洞b流入箱底，拉开隔板左侧的拉板，固态杂质进入过滤箱左侧底部的杂物收集腔，对杂物进行回收，通过清除口能将杂物清除出去进行处理，能有效将杂物过滤下来，防止杂物在污水中不断发酵散发臭味。
本实用新型一种污水处理池除臭装置，过滤箱与除臭箱通过导水管连接在一起，导水管内部安装有阀门，打开阀门，污水通过导水管从过滤箱内进入除臭箱，除臭箱顶部开设有投料口，通过投料口将除臭剂投放到除臭箱内部的污水中进行除臭，同时除臭箱底部安装有搅拌机，搅拌机底部安装有电机，电机的电源输入端与外界控制面板的电源输出端连接，接通电源电机工作提供动力，电机上端安装有旋转杆，旋转杆表面安装有搅拌翼，电机带动旋转杆转动，旋转杆表面的搅拌翼跟随转动对污水进行搅拌，使除臭剂与污水充分接触，使除臭效果达到最大化，同时搅拌翼表面开设有孔洞a，孔洞 a在搅拌时起到分流作用，防止搅拌翼搅拌时受力过大造成损坏，也能使污水与除臭剂均匀搅拌在一起，使除臭剂充分发挥作用，除臭效果明显，除臭效率高。
（发明人：李惠林;唐祖旺;沈勘力）
