申请日2020.11.16
公开（公告）日2021.02.23
IPC分类号C02F1/00
摘要
本发明公开了一种城市污水深度处理循环利用设备及其使用方法,涉及污水处理的技术领域，包括桶体；该上通孔贯穿桶体的顶部，该下通孔贯穿桶体的底部；升降柱，上端滑动贯穿上通孔、下端滑动贯穿下通孔；集水箱，设置于桶体的底部内壁；过滤池，竖向排列于桶体的内部；内管体，设置于过滤池的底部；压板，内壁与内管体的外壁滑动接触、外壁与过滤池的内侧壁滑动接触；连板，一端与升降柱连接、另一端与压板连接；过滤体，设置于压板的下表面与过滤池的底部内壁之间；该桶体内最下端的过滤池上的下连管与出水管连接，该桶体内最上端的压板上的上连管远离压板的一端与排水管连接；本发明具有使用方便、过滤效果好、能同时进行多次过滤等优点。
权利要求书
1.一种城市污水深度处理循环利用设备，其特征在于：包括

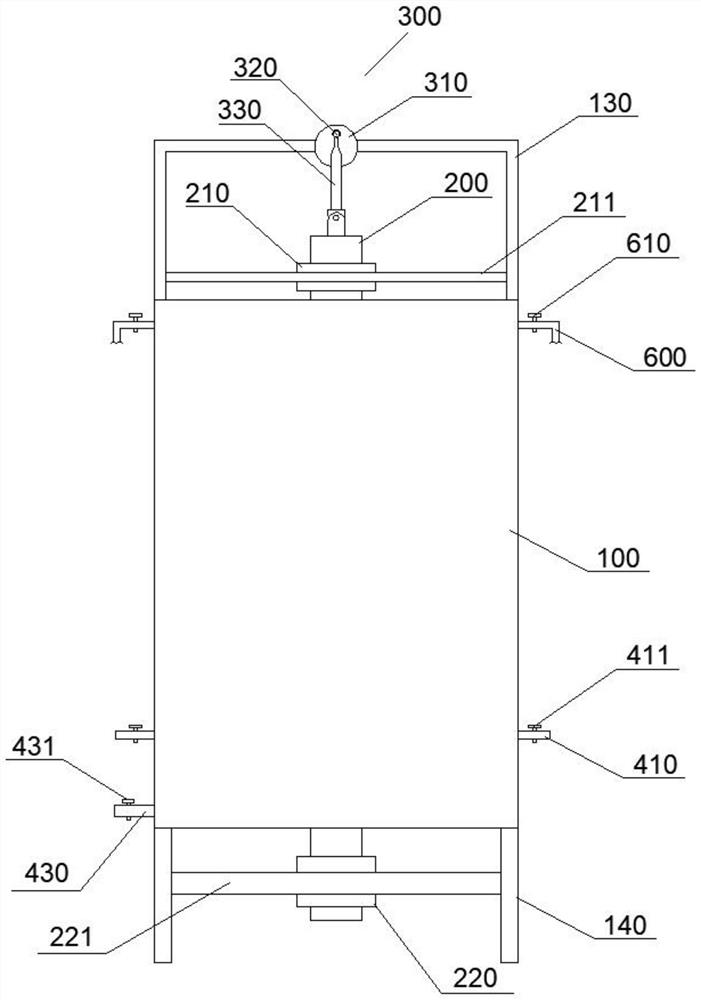

桶体，顶部外壁设置有定位架、底部外壁设置有支撑架；
上通孔、下通孔，该上通孔贯穿桶体的顶部，该下通孔贯穿桶体的底部，该上通孔的圆心、下通孔的圆心在该桶体的竖向中轴线上；
升降柱，上端滑动贯穿上通孔、下端滑动贯穿下通孔；
动力结构，设置于定位架上并与升降柱的上端连接，用于驱动升降柱往复升降；
集水箱，为环形，设置于桶体的底部内壁，该桶体的上端壁设置有若干进水管和出水管，该出水管上设置有第一电磁阀，该升降柱贯穿集水箱的中心孔；
过滤池，数量若干，竖向排列于桶体的内部，该过滤池的外侧壁与桶体的内侧壁连接；
内管体，设置于过滤池的底部并贯穿过滤池，该升降柱滑动贯穿该内管体；
压板，为环形，内壁与内管体的外壁滑动接触、外壁与过滤池的内侧壁滑动接触；
连板，一端与升降柱连接、另一端与压板连接，该连板跟随升降柱往复升降，以带动压板往复升降；
下连管，一端设置于过滤池的底部、另一端设置于相邻的下方的连板上，用于向过滤池中进水；
上连管，一端设置于压板上、另一端设置于相邻的上方的过滤池的底部，用于将过滤池中的水送出；
过滤体，设置于压板的下表面与过滤池的底部内壁之间，该过滤体将上连管和下连管分隔开，以过滤从下连管进入上连管的水；
其中，该桶体内最下端的过滤池上的下连管与出水管连接，该桶体内最上端的压板上的上连管远离压板的一端与排水管连接，该排水管上设置有第五电磁阀。
2.根据权利要求1一种城市污水深度处理循环利用设备，其特征在于，该过滤体包括
第一上滤网，为环形，设置于压板的下表面；
第一下滤网，为环形，设置于过滤池的底部内壁，该第一下滤网的侧壁与第一上滤网的侧壁滑动接触；
内挡杆，若干，呈环形排列，与第一下滤网的内侧壁滑动接触；
外挡杆，若干，呈环形排列，与第一上滤网的外侧壁滑动接触；
该内挡杆配合外挡杆用于将第一上滤网和第一下滤网紧贴。
3.根据权利要求1一种城市污水深度处理循环利用设备，其特征在于，该过滤体包括
第二上滤网，为环形，设置于压板的下表面；
第二下滤网，为环形，设置于过滤池的底部内壁；
挡布，为环形，上端壁与第二上滤网的下端壁无缝连接、下端壁与第二下滤网的上端壁无缝连接，该第二下滤网与第二上滤网之间留有供挡布形变的间隙。
4.根据权利要求1一种城市污水深度处理循环利用设备，其特征在于，该动力结构包括
转盘，转动设置于定位架上，该转盘的转轴与外接的驱动电机连接；
定位柱，设置于转盘的侧壁上偏离圆心的位置；
传动杆，一端与定位柱转动连接、另一端与升降柱转动连接。
5.根据权利要求1一种城市污水深度处理循环利用设备，其特征在于，该升降柱贯穿上通孔的一端滑动套设有上定位套、贯穿下通孔的一端滑动套设有下定位套，该上定位套通过上支撑板与定位架连接，该下定位套通过下支撑板与支撑架连接。
6.根据权利要求1一种城市污水深度处理循环利用设备，其特征在于，该集水箱的侧壁的底部设置有排污管，该排污管上设置有第二电磁阀。
7.根据权利要求1一种城市污水深度处理循环利用设备，其特征在于，该桶体包括下板体、以及位于下板体正上方的上板体，该下板体与上板体之间通过若干呈环形排列的连杆连接。
8.根据权利要求1一种城市污水深度处理循环利用设备，其特征在于，该下连管包括
第一上管体，与过滤池连接；
第一下管体，与压板连接；
第一波纹管，一端与第一上管体连接、另一端与第一下管体连接；
第三电磁阀，设置于第一上管体或第一下管体上。
9.根据权利要求1一种城市污水深度处理循环利用设备，其特征在于，
该上连管包括
第二上管体，与过滤池连接；
第二下管体，与压板连接；
第二波纹管，一端与第二上管体连接、另一端与第二下管体连接；
第四电磁阀，设置于第二上管体或第二下管体上。
10.根据权利要求1一种城市污水深度处理循环利用设备的使用方法，先通过动力结构带动升降杆在定位套内竖向的往复移动，升降杆在最低点时，此时定位环处于水中，在承重锥、活动杆和铁板的重力作用下，给挡网和挡布远离定位环的一端施加向下的力，使得挡网发生转动，其中挡布和布环都由布料制成，能够发生变形，并且挡布和布环与定位环处于同一水平面时都预留有形变部分，而不是出于绷紧状态，因此挡布与挡网会形成开口朝上的捞取斗，当升降杆逐渐向上移动的过程中，捞取斗中的挡网能够让水通过，而将水面漂浮的塑料瓶捞起，然后定位环会穿过收集池，移动至收集池的上方，此时铁板与电磁铁接触，电磁铁启动后将铁板吸住，然后升降杆再次下降的过程中，由于铁板被吸住，此时活动杆的位置被固定，此时定位环向下移动，促使挡网在定位环上再次转动，使得挡网与挡布形成开口朝下的捞取斗，此时的定位环还位于收集池的上方，在塑料瓶的重力作用下，塑料瓶就会沿着捞取斗滚至收集池内，然后电磁铁立刻断电，在铁板、活动杆和承重锥的重力作用下，挡网与挡布再次形成开口朝下的捞取斗，能够再次对塑料瓶进行捞取。
说明书
一种城市污水深度处理循环利用设备及其使用方法
技术领域
本发明涉及污染物处理的技术领域，特别涉及一种城市污水深度处理循环利用设备及其使用方法。
背景技术
即城市地区范围内的生活污水、工业废水和径流污水；一般由城市管渠汇集并应经城市污水处理厂进行处理后排入水体；城市污水中除含有大量有机物及病菌、病毒外，由于工业的高度发展，工业废水的水量(约占城市污水总量的60～80％)水质日趋复杂和径流污水的污染日趋严重，使城市污水含有各种类型、不同程度的各种有毒、有害污染物。城市污水的处理涉及很多方面，必须对下水道体制，污水处理厂的位置和处理工艺，处理后污水的利用和排放要求等进行综合规划。
现有的城市污水处理方式主要是通过城市污水处理厂进行处理，污水处理厂对污水的处理步骤主要是通过机械处理、生物处理等步骤，其中涉及到混凝沉淀将水中的杂质去除，混凝沉淀后污水需要对上清液使用过滤器过滤，然后再进行消毒，由于此时的上清液中还含有一部分混凝的杂质，因此过滤器的工作负担较重，也导致了过滤器易损坏的问题。
发明内容
本发明所要解决的技术问题是提供一种城市污水深度处理循环利用设备及其使用方法，以解决背景技术中描述的现有技术中污水处理过程中混凝沉淀的上清液含有的杂质较多，导致过滤器使用时负担大、易损坏的问题。
为实现上述目的，本发明提供以下的技术方案：一种城市污水深度处理循环利用设备，包括
桶体，顶部外壁设置有定位架、底部外壁设置有支撑架；
上通孔、下通孔，该上通孔贯穿桶体的顶部，该下通孔贯穿桶体的底部，该上通孔的圆心、下通孔的圆心在该桶体的竖向中轴线上；
升降柱，上端滑动贯穿上通孔、下端滑动贯穿下通孔；
动力结构，设置于定位架上并与升降柱的上端连接，用于驱动升降柱往复升降；
集水箱，为环形，设置于桶体的底部内壁，该桶体的上端壁设置有若干进水管和出水管，该出水管上设置有第一电磁阀，该升降柱贯穿集水箱的中心孔；
过滤池，数量若干，竖向排列于桶体的内部，该过滤池的外侧壁与桶体的内侧壁连接；
内管体，设置于过滤池的底部并贯穿过滤池，该升降柱滑动贯穿该内管体；
压板，为环形，内壁与内管体的外壁滑动接触、外壁与过滤池的内侧壁滑动接触；
连板，一端与升降柱连接、另一端与压板连接，该连板跟随升降柱往复升降，以带动压板往复升降；
下连管，一端设置于过滤池的底部、另一端设置于相邻的下方的连板上，用于向过滤池中进水；
上连管，一端设置于压板上、另一端设置于相邻的上方的过滤池的底部，用于将过滤池中的水送出；
过滤体，设置于压板的下表面与过滤池的底部内壁之间，该过滤体将上连管和下连管分隔开，以过滤从下连管进入上连管的水；
其中，该桶体内最下端的过滤池上的下连管与出水管连接，该桶体内最上端的压板上的上连管远离压板的一端与排水管连接，该排水管上设置有第五电磁阀。
优选的：该过滤体包括
第一上滤网，为环形，设置于压板的下表面；
第一下滤网，为环形，设置于过滤池的底部内壁，该第一下滤网的侧壁与第一上滤网的侧壁滑动接触；
内挡杆，若干，呈环形排列，与第一下滤网的内侧壁滑动接触；
外挡杆，若干，呈环形排列，与第一上滤网的外侧壁滑动接触；
该内挡杆配合外挡杆用于将第一上滤网和第一下滤网紧贴。
优选的：该过滤体包括
第二上滤网，为环形，设置于压板的下表面；
第二下滤网，为环形，设置于过滤池的底部内壁；
挡布，为环形，上端壁与第二上滤网的下端壁无缝连接、下端壁与第二下滤网的上端壁无缝连接，该第二下滤网与第二上滤网之间留有供挡布形变的间隙。
优选的：该动力结构包括
转盘，转动设置于定位架上，该转盘的转轴与外接的驱动电机连接；
定位柱，设置于转盘的侧壁上偏离圆心的位置；
传动杆，一端与定位柱转动连接、另一端与升降柱转动连接。
优选的：该升降柱贯穿上通孔的一端滑动套设有上定位套、贯穿下通孔的一端滑动套设有下定位套，该上定位套通过上支撑板与定位架连接，该下定位套通过下支撑板与支撑架连接。
优选的：该集水箱的侧壁的底部设置有排污管，该排污管上设置有第二电磁阀。
优选的：该桶体包括下板体、以及位于下板体正上方的上板体，该下板体与上板体之间通过若干呈环形排列的连杆连接。
优选的：该下连管包括
第一上管体，与过滤池连接；
第一下管体，与压板连接；
第一波纹管，一端与第一上管体连接、另一端与第一下管体连接；
第三电磁阀，设置于第一上管体或第一下管体上。
优选的：该上连管包括
第二上管体，与过滤池连接；
第二下管体，与压板连接；
第二波纹管，一端与第二上管体连接、另一端与第二下管体连接；
第四电磁阀，设置于第二上管体或第二下管体上。
一种城市污水深度处理循环利用设备的使用方法，先打开第一电磁阀、第五电磁阀，关闭第二电磁阀，然后通过进水管向集水箱中注入混凝沉淀后的上清液，集水箱中的水满后，污水通过出水管、下连管、上连管将所有过滤池充满水，然后通过外部驱动电机带动转盘转动，转动的转盘通过传动杆带动升降柱往复的升降，升降柱初始位置为最高点，然后升降柱向下移动，此时第一电磁阀、第二电磁阀关闭，第五电磁阀开启，然后升降柱通过连板带动压板相对过滤池向下移动，使得过滤池内的水受到挤压，使得桶体内相邻过滤池中下方的过滤池内的水通过上连管、下连管向上方的过滤池内移动，当水进入过滤池后，下连管进入过滤池中的水经过过滤体进入上连管，过滤体能够对经过的水进行过滤，过滤后的水从与桶体内最上端的压板上的上连管连接的排水管排出；当升降柱开始由最低点向最高点移动时，第一电磁阀、第三电磁阀第四电磁阀开启，第二电磁阀、第五电磁阀关闭，此时压板向上移动的过程中，过滤池内的压强增加，会将桶体内相邻过滤池中下方的过滤池中的水吸入上方过滤池中，也就是将集水箱中的水箱过滤池中导入，而此时的集水箱也通过进水管将混凝沉淀的上清液吸入集水箱中，从而能够进行补水，此时水在箱体内的过滤池中向上移动的过程中就会被过滤体层层过滤
采用以上技术方案的有益效果是：
本申请在使用时，先通过进水管向集水箱中注入混凝沉淀后的上清液，集水箱中的水满后，污水通过出水管、下连管、上连管将过滤池充满水，并且此时的过滤体能够起到过滤的作用，然后通过外部驱动电机带动转盘转动，转动的转盘通过传动杆带动升降柱往复的升降运动，升降柱开始由最高点向最低点移动时，第一电磁阀、第二电磁阀关闭，第三电磁阀第四电磁阀、第五电磁阀开启，此时升降柱通过连板带动压板相对过滤池向下移动，使得过滤池内的水受到挤压，使得桶体内相邻过滤池中下方的过滤池内的水向上方的过滤池内移动，最终从排水管排出，在过滤池中，下连管进入过滤池中的水经过过滤体进入上连管，通过过滤体能够对水进行过滤；当升降柱开始由最低点向最高点移动时，第一电磁阀、第三电磁阀第四电磁阀开启，第二电磁阀、第五电磁阀关闭，此时压板向上移动的过程中，过滤池内的压强增加，会将下方的过滤池中的水吸入上方过滤池中，并且集水箱也通过进水管进行吸水，并且水在移动的过程中过滤体能够进行过滤，能够实现对上清液有效的过滤。
（发明人：吴红娟）
