申请日2020.06.30
公开（公告）日2021.02.26
IPC分类号C02F3/12
摘要
本实用新型涉及一体化MABR污水处理装置，属于污水处理技术领域。本实用新型结构简单，设备集成度高，可适用于分散式污水处理。本实用新型所述的一体化MABR污水处理装置包括：箱体，其内依次设有反应室和沉淀室；连接于反应室一端的进水管；固定于反应室内的MABR污水处理器；连通所述反应室和沉淀室的溢流口；以及与所述沉淀室连接的出水管；所述MABR污水处理器进气口通过管路与鼓风机连通。
权利要求书

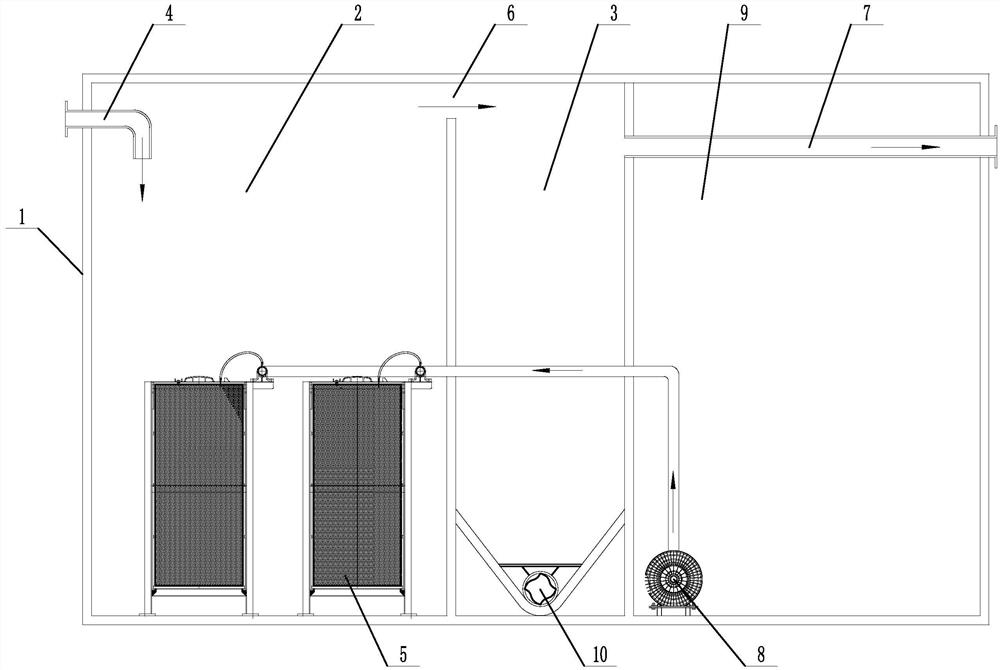

1.一种一体化MABR污水处理装置，其特征在于包括：
箱体(1)，其内依次设有反应室(2)和沉淀室(3)；
连接于反应室(2)一端的进水管(4)；
固定于反应室(2)内的MABR污水处理器(5)；
连通所述反应室(2)和沉淀室(3)的溢流口(6)；
以及与所述沉淀室(3)连接的出水管(7)；
所述MABR污水处理器进气口通过管路与鼓风机(8)连通。
2.根据权利要求1所述的一体化MABR污水处理装置，其特征在于：还包括设置于沉淀室(3)一侧的控制室(9)，所述鼓风机(8)固定于控制室(9)内。
3.根据权利要求1或2所述的一体化MABR污水处理装置，其特征在于：所述沉淀室(3)底部设有管式绞龙螺旋输送机(10)。
4.根据权利要求3所述的一体化MABR污水处理装置，其特征在于：所述沉淀室(3)底部呈缩口型。
说明书
一体化MABR污水处理装置
技术领域
本实用新型涉及一体化MABR污水处理装置，属于污水处理技术领域。
背景技术
MABR工艺在过去几年受到了水治理行业的注意，它的全名是膜曝气生物膜反应器(Membrane Aerated Biofilm Reactor，MABR)，是膜技术与生物膜技术相结合的产物，该技术通过透气性膜供氧，在保持气体分压低于泡点的情况下，膜管腔内的氧透过膜壁上的微孔进入管腔外侧，实现无泡曝气。无泡曝气传质效率高，氧利用率可接近100％，是传统曝气的5～7倍。
目前MABR污水处理装置，常多级联用，设备体积大，投资成本高，并不适用于分散式污水处理。另外在其一体化进程中目前多在高校进行MABR膜的科研和小试工作，无一体化生产厂家。
实用新型内容
本实用新型的目的在于提出一种一体化MABR污水处理装置，该装置结构简单，设备集成度高，可适用于分散式污水处理。
本实用新型所述的一体化MABR污水处理装置包括：箱体，其内依次设有反应室和沉淀室；连接于反应室一端的进水管；固定于反应室内的MABR污水处理器；连通所述反应室和沉淀室的溢流口；以及与所述沉淀室连接的出水管；所述MABR污水处理器进气口通过管路与鼓风机连通。
优选的，还包括设置于沉淀室一侧的控制室，所述鼓风机固定于控制室内。
优选的，所述沉淀室底部设有管式绞龙螺旋输送机。
管式绞龙螺旋输送机用于排出沉淀室底部的沉淀的污泥。
优选的，所述沉淀室底部呈缩口型。
将沉淀室底部设置呈缩口型，方便污泥聚集于沉淀室底部，便于污泥排出。
工作时，污水通过进水管进入反应室，鼓风机将空气通过管路运送至MABR污水处理器进气口，对MABR污水处理器进行供气，使MABR污水处理器对反应室内的污水进行处理，处理后的污水经溢流口进入沉淀室，经沉淀上层清液由出水管排出，下层沉淀的污泥由管式绞龙螺旋输送机排出。
本实用新型的有益效果是：设置有反应室和沉淀室，可利用MABR污水处理器对污水进行净化和沉淀；通过设置管式绞龙螺旋输送机可排出沉淀室内的污泥；通过设置控制室用于盛放鼓风机，该装置结构简单，设备集成度高，可适用于分散式污水处理。
（发明人：包焕忠;李嵩;张兴满）
