申请日2020.07.09
公开（公告）日2021.02.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理的无机膜过滤装置，包括箱体，所述箱体的内壁固定连接有隔板，所述隔板的顶部固定连接有支架，所述支架的内壁固定连接有陶瓷膜分离管，所述陶瓷膜分离管的底部连通有输水管，所述输水管的底部贯穿至隔板的底部。本实用新型通过箱体、隔板、支架、陶瓷膜分离管、输水管、高分子无机过滤板、活性炭吸附板、进水管、法兰、排水管和第一阀门的配合，实现了拥有多级净化功能的目的，能够对污水进行有效净化，从而避免给使用者带来麻烦，提高了使用者对无机膜过滤装置的体验感，满足当今市场的需求，提高了无机膜过滤装置的实用性和使用性，解决了以往无机膜过滤装置不具有多级净化功能的问题。
权利要求书

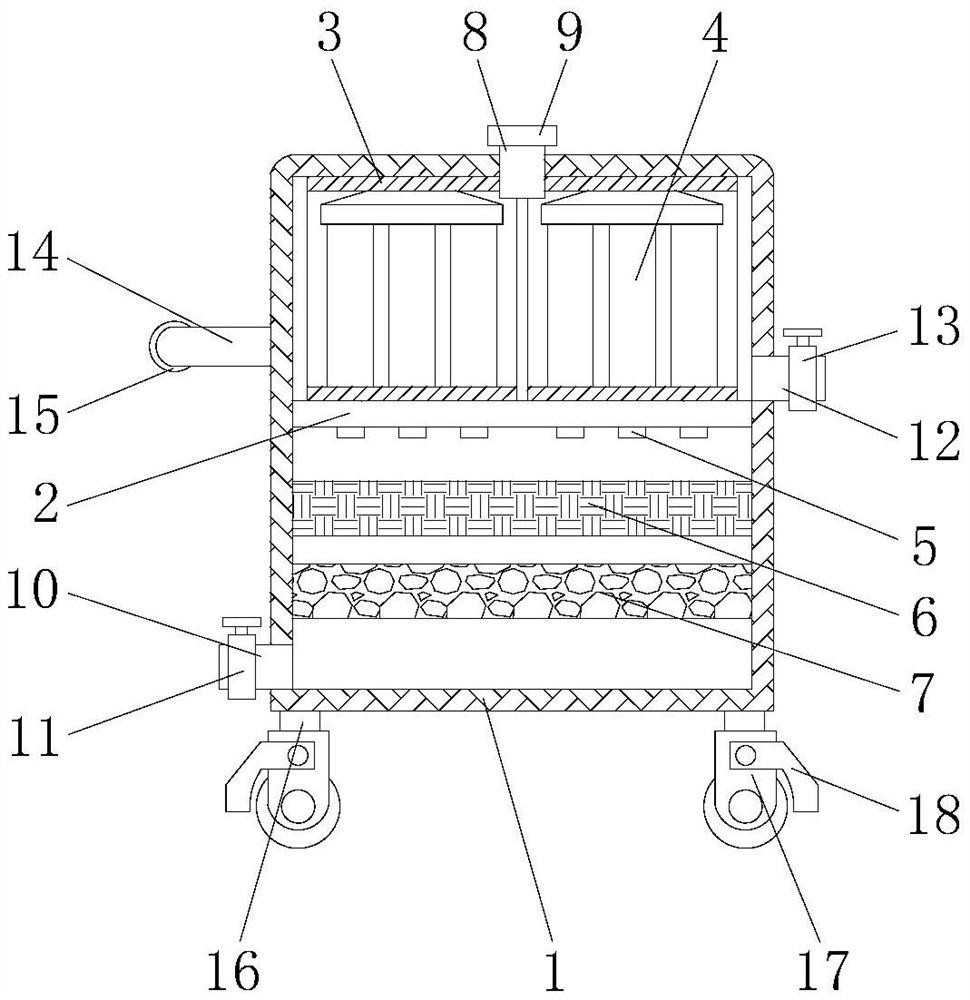

1.一种污水处理的无机膜过滤装置，包括箱体(1)，其特征在于：所述箱体(1)的内壁固定连接有隔板(2)，所述隔板(2)的顶部固定连接有支架(3)，所述支架(3)的内壁固定连接有陶瓷膜分离管(4)，所述陶瓷膜分离管(4)的底部连通有输水管(5)，所述输水管(5)的底部贯穿至隔板(2)的底部，所述箱体(1)的内壁分别固定连接有高分子无机过滤板(6)和活性炭吸附板(7)，所述箱体(1)的顶部连通有进水管(8)，所述进水管(8)的顶部套设有法兰(9)，所述箱体(1)左侧的底部连通有排水管(10)，所述排水管(10)的表面套设有第一阀门(11)。
2.根据权利要求1所述的一种污水处理的无机膜过滤装置，其特征在于：所述箱体(1)的右侧连通有排污管(12)，所述排污管(12)的表面套设有第二阀门(13)。
3.根据权利要求1所述的一种污水处理的无机膜过滤装置，其特征在于：所述箱体(1)左侧的顶部固定连接有推杆(14)，所述推杆(14)的表面套设有橡胶垫(15)，所述箱体(1)底部的两侧均固定连接有支腿(16)，所述支腿(16)的底部通过转杆活动连接有滚轮(17)，所述滚轮(17)的表面设置有制动板(18)。
4.根据权利要求1所述的一种污水处理的无机膜过滤装置，其特征在于：所述箱体(1)正面顶部的左侧开设有凹槽(19)，所述凹槽(19)的内壁固定连接有铭牌(20)。
5.根据权利要求1所述的一种污水处理的无机膜过滤装置，其特征在于：所述箱体(1)正面的底部设置有密封板(21)，所述密封板(21)的表面贯穿设置有螺栓(22)，所述密封板(21)与箱体(1)通过螺栓(22)固定连接。
说明书
一种污水处理的无机膜过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理的无机膜过滤装置。
背景技术
污水处理指使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，无机膜过滤装置用于对污水进行处理，但以往的无机膜过滤装置大多不具有多级净化功能，不能对污水进行有效净化，从而给使用者带来麻烦，降低了使用者对无机膜过滤装置的体验感，不能满足当今市场的需求，由于以上存在的问题，降低了无机膜过滤装置的实用性和使用性，针对性地推出了一种污水处理的无机膜过滤装置。
实用新型内容
本实用新型的目的在于提供一种污水处理的无机膜过滤装置，具备拥有多级净化功能的优点，解决了以往无机膜过滤装置不具有多级净化功能的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理的无机膜过滤装置，包括箱体，所述箱体的内壁固定连接有隔板，所述隔板的顶部固定连接有支架，所述支架的内壁固定连接有陶瓷膜分离管，所述陶瓷膜分离管的底部连通有输水管，所述输水管的底部贯穿至隔板的底部，所述箱体的内壁分别固定连接有高分子无机过滤板和活性炭吸附板，所述箱体的顶部连通有进水管，所述进水管的顶部套设有法兰，所述箱体左侧的底部连通有排水管，所述排水管的表面套设有第一阀门。
优选的，所述箱体的右侧连通有排污管，所述排污管的表面套设有第二阀门。
优选的，所述箱体左侧的顶部固定连接有推杆，所述推杆的表面套设有橡胶垫，所述箱体底部的两侧均固定连接有支腿，所述支腿的底部通过转杆活动连接有滚轮，所述滚轮的表面设置有制动板。
优选的，所述箱体正面顶部的左侧开设有凹槽，所述凹槽的内壁固定连接有铭牌。
优选的，所述箱体正面的底部设置有密封板，所述密封板的表面贯穿设置有螺栓，所述密封板与箱体通过螺栓固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过箱体、隔板、支架、陶瓷膜分离管、输水管、高分子无机过滤板、活性炭吸附板、进水管、法兰、排水管和第一阀门的配合，实现了拥有多级净化功能的目的，能够对污水进行有效净化，从而避免给使用者带来麻烦，提高了使用者对无机膜过滤装置的体验感，满足当今市场的需求，提高了无机膜过滤装置的实用性和使用性，解决了以往无机膜过滤装置不具有多级净化功能的问题。
2、本实用新型通过设置排污管，用于对杂质进行排放，通过设置第二阀门，用于控制排污管的导通状态，通过设置推杆和橡胶垫，方便使用者对无机膜过滤装置进行移动，通过设置支腿和滚轮，用于无机膜过滤装置的移动，通过设置制动板，用于对滚轮进行限定，通过设置凹槽，用于对铭牌进行收容，通过设置铭牌，用于标注无机膜过滤装置的规格信息，通过设置密封板和螺栓，用于对高分子无机过滤板和活性炭吸附板进行清理。
（发明人：邓建波;汤拥军）
