申请日2020.06.30
公开（公告）日2021.02.26
IPC分类号B08B3/02; B08B13/00
摘要
本实用新型涉及污水处理设备技术领域，尤其涉及一种填料全流程自动化清洗设备，一种填料全流程自动化清洗设备，包括滚筒筛、提升机、原料罐，所述提升机设置在滚筒筛与原料罐之间，所述提升机的进料端与所述滚筒筛的出料端连接，所述提升机的出料端与所述原料罐的进料端连接，所述提升机的底部设置有两个用于固定提升机的支撑件，所述滚筒筛底部设置有固定架，所述固定架底部设置有用于调节滚筒筛倾斜角度及其高度的调节装置，所述滚筒筛内部设置有用于冲洗滚筒筛内部填料的清洗机构，目的在于克服现有技术中的不足，提供一种能够清洗填料同时能够调节滚筒筛机提升机高度、适用性强的填料全流程自动化清洗设备。
权利要求书

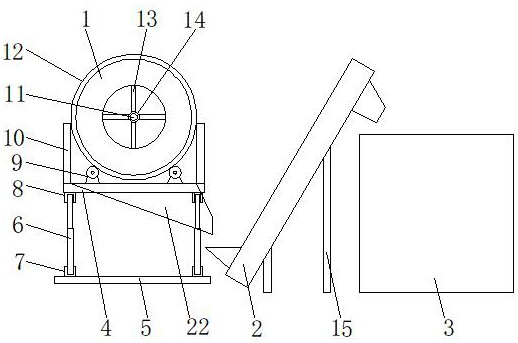

1.一种填料全流程自动化清洗设备，包括滚筒筛、提升机、原料罐，其特征在于：所述提升机设置在滚筒筛与原料罐之间，所述提升机的进料端与所述滚筒筛的出料端连接，所述提升机的出料端与所述原料罐的进料端连接，所述提升机的底部设置有两个用于固定提升机的支撑件；
所述滚筒筛底部设置有固定架，所述固定架上方设置有多个用于带动滚筒筛滚动的驱动滚轮，多个驱动滚轮均匀分布在所述滚筒筛的两端，所述滚筒筛两端外壁设置有与所述驱动滚轮配合使用的导轨，所述滚筒筛外部两侧设置有挡板，所述挡板固定设置在所述固定架上，所述固定架底部设置有用于调节滚筒筛倾斜角度及其高度的调节装置，所述调节装置底部设置有底板；
所述滚筒筛内部设置有用于冲洗滚筒筛内部填料的清洗机构，所述清洗机构包括设置在滚筒筛内部的冲洗管，所述冲洗管底部开设有多个均匀分布的排水孔，所述冲洗管的一端穿过滚筒筛出料口的一端连接有固定板，所述固定板设置在固定架上，所述滚筒筛进料口的一端内部设置有多个连杆，多个连杆的连接处设置有轴套，所述冲洗管的另一端穿设在所述轴套内。
2.根据权利要求1所述的一种填料全流程自动化清洗设备，其特征在于：所述调节装置包括设置在固定架两端的两个第一液压缸、两个第二液压缸，两个所述第一液压缸位于靠近所述滚筒筛进料口的一端，两个所述第二液压缸位于所述滚筒筛出料口的一端，所述第一液压缸的底端连接有第一活动件，第一液压缸的顶端连接有第二活动件，所述第二液压缸的顶端连接有第三活动件，所述第二活动件、第三活动件固定设置在所述固定架底部，所述第一固定件固定设置在所述底板上。
3.根据权利要求2所述的一种填料全流程自动化清洗设备，其特征在于：所述第一活动件、第二活动件、第三活动件均包括U形架，所述U形架内穿设有销轴，所述第一活动件上的销轴与所述第一液压缸的底端连接，所述第二活动件上的销轴与所述第一液压缸的顶端连接，所述第三活动件上的销轴与所述第二液压缸的顶端连接。
4.根据权利要求2所述的一种填料全流程自动化清洗设备，其特征在于：所述第一液压缸工作端的行程大于所述第二液压缸工作端的行程。
5.根据权利要求1所述的一种填料全流程自动化清洗设备，其特征在于：所述滚筒筛底部设置有用于收纳废水及污物的沉淀箱。
6.根据权利要求1所述的一种填料全流程自动化清洗设备，其特征在于：所述支撑件包括外杆、内杆，所述内杆穿设在所述外杆内，所述内杆可在所述外杆内沿竖直方向上下移动，所述内杆外壁开设有多个均匀分布的定位孔，所述外杆外壁穿设有用于与所述定位孔连接的定位螺栓。
说明书
一种填料全流程自动化清洗设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种填料全流程自动化清洗设备。
背景技术
在污水处理过程中往往需要用到填料，填料外壁往往会附着其它杂质，因此需要对填料进行冲洗，采用人工清洗填料的成本较高，比较费时费力，目前使用的填料在清洗过程中往往会出现填料不方便排出，且在填料输送过程中，不能根据需要调节滚筒筛及提升机的高度，适用性差，从而给使用人员带来不必要的麻烦。
发明内容
本实用新型的目的在于克服现有技术中的不足，提供一种能够清洗填料同时能够调节滚筒筛机提升机高度、适用性强的填料全流程自动化清洗设备。
本实用新型是通过以下技术方案实现的：一种填料全流程自动化清洗设备，包括滚筒筛、提升机、原料罐，所述提升机设置在滚筒筛与原料罐之间，所述提升机的进料端与所述滚筒筛的出料端连接，所述提升机的出料端与所述原料罐的进料端连接，所述提升机的底部设置有两个用于固定提升机的支撑件；
所述滚筒筛底部设置有固定架，所述固定架上方设置有多个用于带动滚筒筛滚动的驱动滚轮，多个驱动滚轮均匀分布在所述滚筒筛的两端，所述滚筒筛两端外壁设置有与所述驱动滚轮配合使用的导轨，所述滚筒筛外部两侧设置有挡板，所述挡板固定设置在所述固定架上，所述固定架底部设置有用于调节滚筒筛倾斜角度及其高度的调节装置，所述调节装置底部设置有底板；
所述滚筒筛内部设置有用于冲洗滚筒筛内部填料的清洗机构，所述清洗机构包括设置在滚筒筛内部的冲洗管，所述冲洗管底部开设有多个均匀分布的排水孔，所述冲洗管的一端穿过滚筒筛出料口的一端连接有固定板，所述固定板设置在固定架上，所述滚筒筛进料口的一端内部设置有多个连杆，多个连杆的连接处设置有轴套，所述冲洗管的另一端穿设在所述轴套内。
进一步地，所述调节装置包括设置在固定架两端的两个第一液压缸、两个第二液压缸，两个所述第一液压缸位于靠近所述滚筒筛进料口的一端，两个所述第二液压缸位于所述滚筒筛出料口的一端，所述第一液压缸的底端连接有第一活动件，第一液压缸的顶端连接有第二活动件，所述第二液压缸的顶端连接有第三活动件，所述第二活动件、第三活动件固定设置在所述固定架底部，所述第一固定件固定设置在所述底板上。
进一步地，所述第一活动件、第二活动件、第三活动件均包括U形架，所述U形架内穿设有销轴，所述第一活动件上的销轴与所述第一液压缸的底端连接，所述第二活动件上的销轴与所述第一液压缸的顶端连接，所述第三活动件上的销轴与所述第二液压缸的顶端连接。
进一步地，所述第一液压缸工作端的行程大于所述第二液压缸工作端的行程。
进一步地，所述滚筒筛底部设置有用于收纳废水及污物的沉淀箱。
进一步地，所述支撑件包括外杆、内杆，所述内杆穿设在所述外杆内，所述内杆可在所述外杆内沿竖直方向上下移动，所述内杆外壁开设有多个均匀分布的定位孔，所述外杆外壁穿设有用于与所述定位孔连接的定位螺栓。
本实用新型的有益效果在于：通过在滚筒筛内设置冲洗管，冲洗管外界水泵，冲洗管底部开设喷水孔，当填料进入滚筒筛内时，此时在冲洗管的冲洗作用下可以将附着在填料的杂质冲洗干净，通过设置调节装置，通过控制第一液压缸和第二液压缸的高度能够调节滚筒筛的高度，提高滚筒筛的实用性能，通过将第一液压缸工作端的行程设置为大于第二液压缸工作端的行程，能够将滚筒筛进料端的高度设置为大于滚筒筛出料端的高度，使滚筒筛出料端向下倾斜，便于出料。通过在提升机下方设置支撑件，能够调节提升机的提升高度，便于使用。
（发明人：张晓威;王宏武;谢佳;李文鹏;杨静丹;刘玉婷;张涵仪）
