申请日2020.06.11
公开（公告）日2021.02.26
IPC分类号C02F9/10; E03B1/04
摘要
本实用新型提供一种新型中水回收处理装置，涉及再生水处理技术领域，包括底板，所述底板的顶部固定连接有支撑杆，所述支撑杆的顶部一侧固定连接有沉淀框，所述沉淀框的顶部一侧设置有进水管，所述进水管的底端设置有过滤器，所述沉淀框的内表面顶部设置有加液装置，所述沉淀框的一侧设置有第一出液管，所述第一出液管的一侧设置有第一蝶阀，底板的顶部一侧固定连接有第一处理框，第一处理框的内表面两侧之间固定连接有过滤板，第一处理框的底部一侧设置有排液管。解决了现有的再生水处理装置在使用时，只能对于污水进行单级的处理，有时进行处理的水不能达到部分工业的要求，不能直接进行工业使用，降低了使用的效果的问题。
权利要求书

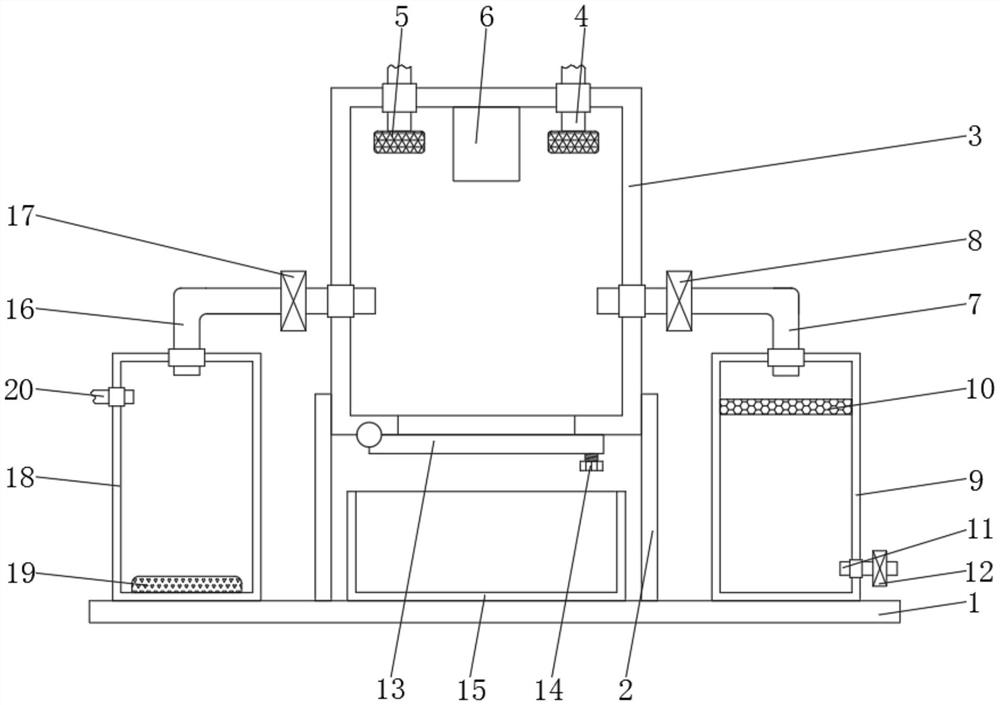

1.一种新型中水回收处理装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有支撑杆(2)，所述支撑杆(2)的顶部一侧固定连接有沉淀框(3)，所述沉淀框(3)的顶部一侧设置有进水管(4)，所述进水管(4)的底端设置有过滤器(5)，所述沉淀框(3)的内表面顶部设置有加液装置(6)，所述沉淀框(3)的一侧设置有第一出液管(7)，所述第一出液管(7)的一侧设置有第一蝶阀(8)，所述底板(1)的顶部一侧固定连接有第一处理框(9)，所述第一处理框(9)的内表面两侧之间固定连接有过滤板(10)，所述第一处理框(9)的底部一侧设置有排液管(11)，所述排液管(11)的一侧设置有第二蝶阀(12)，所述沉淀框(3)的底部设置有箱门(13)，所述箱门(13)的一侧设置有紧固螺栓(14)，所述底板(1)的顶部且位于支撑杆(2)的一侧固定连接有储污槽(15)，所述沉淀框(3)的另一侧设置有第二出液管(16)，所述第二出液管(16)的一侧设置有第三蝶阀(17)，所述底板(1)的顶部另一侧固定连接有第二处理框(18)，所述第二处理框(18)的内表面底部固定连接有加热器(19)，所述第二处理框(18)的一侧设置有出汽管(20)。
2.根据权利要求1所述的一种新型中水回收处理装置，其特征在于：所述加液装置(6)包括加液框(61)，所述加液框(61)的外表面顶部与沉淀框(3)的内表面顶部之间为固定连接，所述加液框(61)的内表面顶部固定连接有液压伸缩杆(62)，所述液压伸缩杆(62)的底端固定连接有推板(63)，所述加液框(61)的底部设置有出液斗(64)。
3.根据权利要求2所述的一种新型中水回收处理装置，其特征在于：所述推板(63)的两侧与加液框(61)的内表面两侧之间为滑动连接，所述出液斗(64)的顶部与加液框(61)的底部之间连通，所述加液框(61)的底部且位于推板(63)的下方设有凝胶溶液。
4.根据权利要求1所述的一种新型中水回收处理装置，其特征在于：所述支撑杆(2)、进水管(4)与过滤器(5)的数量均为两组，所述进水管(4)的底端贯穿沉淀框(3)的顶部且与过滤器(5)的顶部之间连通。
5.根据权利要求1所述的一种新型中水回收处理装置，其特征在于：所述第一出液管(7)的一端与沉淀框(3)的一侧之间连通，所述第一出液管(7)的另一端与第一处理框(9)的顶部之间连通，所述排液管(11)的一端与第一处理框(9)的一侧之间连通。
6.根据权利要求1所述的一种新型中水回收处理装置，其特征在于：所述第二出液管(16)的一端与沉淀框(3)的另一侧之间连通，所述第二出液管(16)的另一端与第二处理框(18)的顶部之间连通，所述出汽管(20)的一端与第二处理框(18)的一侧之间连通。
7.根据权利要求1所述的一种新型中水回收处理装置，其特征在于：所述箱门(13)的一侧与沉淀框(3)的底部之间为转动连接，所述紧固螺栓(14)与沉淀框(3)的底部之间为螺纹连接。
说明书
一种新型中水回收处理装置
技术领域
本实用新型涉及再生水处理领域，尤其涉及一种新型中水回收处理装置。
背景技术
再生水是指废水或雨水经适当处理后，达到一定的水质指标，满足某种使用要求，可以进行有益使用的水，和海水淡化、跨流域调水相比，再生水具有明显的优势，从经济的角度看，再生水的成本最低，从环保的角度看，污水再生利用有助于改善生态环境，实现水生态的良性循环。
现有的再生水处理装置在使用时，只能对于污水进行单级的处理，有时进行处理的水不能达到部分工业的要求，不能直接进行工业使用，降低了使用的效果，不利于长期进行使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种新型中水回收处理装置，具备可以多级对污水进行处理的优点，解决了现有的污水处理大多只是单级处理的问题。
(二)技术方案
为实现上述可以多级对污水进行处理的目的，本实用新型提供如下技术方案：一种新型中水回收处理装置，包括底板，所述底板的顶部固定连接有支撑杆，所述支撑杆的顶部一侧固定连接有沉淀框，所述沉淀框的顶部一侧设置有进水管，所述进水管的底端设置有过滤器，所述沉淀框的内表面顶部设置有加液装置，所述沉淀框的一侧设置有第一出液管，所述第一出液管的一侧设置有第一蝶阀，所述底板的顶部一侧固定连接有第一处理框，所述第一处理框的内表面两侧之间固定连接有过滤板，所述第一处理框的底部一侧设置有排液管，所述排液管的一侧设置有第二蝶阀，所述沉淀框的底部设置有箱门，所述箱门的一侧设置有紧固螺栓，所述底板的顶部且位于支撑杆的一侧固定连接有储污槽，所述沉淀框的另一侧设置有第二出液管，所述第二出液管的一侧设置有第三蝶阀，所述底板的顶部另一侧固定连接有第二处理框，所述第二处理框的内表面底部固定连接有加热器，所述第二处理框的一侧设置有出汽管。
优选的，所述加液装置包括加液框，所述加液框的外表面顶部与沉淀框的内表面顶部之间为固定连接，所述加液框的内表面顶部固定连接有液压伸缩杆，所述液压伸缩杆的底端固定连接有推板，所述加液框的底部设置有出液斗。
优选的，所述推板的两侧与加液框的内表面两侧之间为滑动连接，所述出液斗的顶部与加液框的底部之间连通，所述加液框的底部且位于推板的下方设有凝胶溶液。
优选的，所述支撑杆、进水管与过滤器的数量均为两组，所述进水管的底端贯穿沉淀框的顶部且与过滤器的顶部之间连通。
优选的，所述第一出液管的一端与沉淀框的一侧之间连通，所述第一出液管的另一端与第一处理框的顶部之间连通，所述排液管的一端与第一处理框的一侧之间连通。
优选的，所述第二出液管的一端与沉淀框的另一侧之间连通，所述第二出液管的另一端与第二处理框的顶部之间连通，所述出汽管的一端与第二处理框的一侧之间连通。
优选的，所述箱门的一侧与沉淀框的底部之间为转动连接，所述紧固螺栓与沉淀框的底部之间为螺纹连接。
(三)有益效果
与现有技术相比，本实用新型提供了一种新型中水回收处理装置，具备以下有益效果：
本实用新型中，采用的加液装置与加热器，实现可以多级对污水进行处理，在使用时，将需要进行处理的污水从两组进水管输送到沉淀框的内部，然后通过过滤器的一级过滤，可以将污水中的颗粒物质进行有效的过滤，然后污水留在沉淀框的内部，然后启动液压伸缩杆，使得液压伸缩杆的伸缩端伸长，通过推板将凝胶溶液添加到沉淀框的内部，可以与污水进行反应，再次对污水中的杂质进行吸附，然后静置沉淀，再打开第一蝶阀，通过第一出液管进行输送到第一处理框的内部，通过过滤板的作用，可以将污水进行再次过滤，使其能够进行一定的工业作用，当工业用水的要求较高时，打开第三蝶阀，通过第二出液管将污水输送到第二处理框的内部，然后启动加热器，使得第二处理框内部的水温度升高，使其可以成为水蒸汽，再通过出汽管进行输送到外界冷凝部位，使得可以得到蒸馏水，便于适用于较为特殊的工业用水的要求，当沉淀框内部的杂质较多时，转动紧固螺栓，将箱门打开，将杂质排出到储污槽的内部，有利于污水的持续处理。
（发明人：赵志群）
