申请日2020.09.23
公开（公告）日2021.02.26
IPC分类号C02F9/06; C02F103/10
摘要
本实用新型涉及一种物理法处理高矿化度含油污水除油防垢缓蚀装置，处理罐体的罐底中心设有排泥、放空两用管口；处理罐体顶部进液管口的下端连接进液导管，进液导管下端装有紊流发生器，紊流发生器底部周边装有一级电消阳离子水处理器的阳极棒，紊流发生器底的周边和一级电消阳离子水处理器的阳极棒下边装有微涡旋发生器，微涡旋发生器下装有出水导管和二级电消阳离子水处理器的阳极棒，沉降筒与罐筒内壁环空装有吸附聚结填料。运行方式为一进三出连续运行，无需反冲洗；运行过程中只加气和电不加药安全环保无污染，实现一体代多级、一器多能大大减化污水处理流程，可广泛应用于高含油、高腐蚀、高结垢污水不加药连续处理。
权利要求书

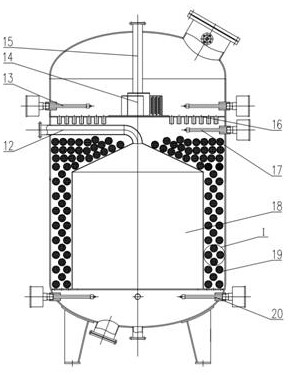

1.一种物理法处理高矿化度含油污水除油防垢缓蚀装置，其特征在于，处理罐体(1)的罐底中心设有排泥放空两用管口(2)；处理罐体(1)的圆筒底部外装有三级处理电消阳离子水处理器的电源盒(4)；处理罐体(1)的圆筒上部装有出水管口(6)和二级处理电消阳离子水处理器的电源盒(11)；处理罐体(1)的罐顶的下周装有一级处理电消阳离子水处理器的电源盒(7)；处理罐体(1)的罐顶中心装有进液管口(8)，处理罐体(1)罐顶进液管口(8)的下端装有进液导管(15)，进液导管(15)的下端装有紊流发生器(14)，紊流发生器(14)底上的周边装有一级电消阳离子水处理器的阳极棒(13)，紊流发生器(14)底的周边和一级电消阳离子水处理器的阳极棒(13)下边装有微涡旋发生器(16)，微涡旋发生器(16)下面装有出水导管(12)和二级电消阳离子水处理器的阳极棒(17)；出水导管(12)的外端与罐外的出水管口(6)的内端连接；出水导管(12)的内端与沉降筒(18)顶中心出水口连接；沉降筒(18)与罐筒内壁环空中装有吸附聚结填料(19)，沉降筒(18)的口下装有三级电消阳离子水处理器的阳极棒(20)。
2.如权利要求1所述的一种物理法处理高矿化度含油污水除油防垢缓蚀装置，其特征在于，所述吸附聚结填料(19)选用的是有机吸附聚结悬浮球、聚结管或纤维絮。
3.如权利要求1所述的一种物理法处理高矿化度含油污水除油防垢缓蚀装置，其特征在于，处理罐体(1)为立式圆形罐，在所述排泥放空两用管口(2)的周边处理罐体(1)上设有下人孔(3)；处理罐体(1)的圆筒上部还装有中人孔(5)。
4.如权利要求1所述的一种物理法处理高矿化度含油污水除油防垢缓蚀装置，其特征在于，在所述进液管口(8)的周边处理罐体(1)上装有上人孔(9)，所述上人孔(9)的管节上装有收油管口(10)。
说明书
一种物理法处理高矿化度含油污水除油防垢缓蚀装置
技术领域
本实用新型涉及油田产出水处理技术领域，尤其涉及一种物理法处理高矿化度含油污水除油防垢缓蚀装置。
背景技术
目前，随着油田深油层的开采，产水的矿化度也越来越高，造成集输及处理系统结垢、腐蚀越来越严重，同时油水分离效果也相对变差，为了提高处理效果，加入大量破乳剂、阻垢剂、杀菌剂、除氧剂、和缓蚀剂，运行观察其效果欠佳，油水分离效果差结垢腐蚀严重等现象仍然在发生，另外由于加药种类多、总量大，致使老化油和污泥量增加，又增加了后续处理工作量和费用。在中国专利(申请号 201910058422.7)一种紊流气浮除油净化水装置和(申请号 201910001516.0)一种电消阳离子水处理器，使用过程中见到一种紊流气浮除油净化水装置的除油净水效果好于加药的油水分离净水效果，同时也见到一种电消阳离子水处理器的防垢、除垢、缓蚀效果优于加药的防垢、除垢、缓蚀效果。现场两者串联使用又存在流程长，设备数量多、占地面积大、工程投资高的新问题。
为解决以上技术难题，将一种紊流气浮除油净化水装置和一种电消阳离子水处理器两者功能合为一体，并做功能更新与提高，设计出一种物理法处理高矿化度含油污水除油防垢缓蚀装置，为减化流程之急需。
实用新型内容
本实用新型的目的在于提供一种物理法处理高矿化度含油污水除油防垢缓蚀装置，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：
一种物理法处理高矿化度含油污水除油防垢缓蚀装置，处理罐体的罐底中心设有排泥放空两用管口；处理罐体的圆筒底部外装有三级处理电消阳离子水处理器的电源盒；处理罐体的圆筒上部外装有出水管口和二级处理电消阳离子水处理器的电源盒；处理罐体的罐顶外的下周装有一级处理电消阳离子水处理器的电源盒；处理罐体的罐顶中心装有进液管口，处理罐体罐顶进液管口的下端装有进液导管，进液导管的下端装有紊流发生器，紊流发生器底上的周边装有一级电消阳离子水处理器的阳极棒，紊流发生器底的周边和一级电消阳离子水处理器的阳极棒下边装有微涡旋发生器，微涡旋发生器下面装有出水导管和二级电消阳离子水处理器的阳极棒；出水导管的外端与罐外的出水管口的内端连接；出水导管的内端与沉降筒顶中心出水口连接；沉降筒与罐筒内壁环空装有吸附聚结填料，沉降筒的口下装有三级电消阳离子水处理器的阳极棒。
作为本实用新型进一步的方案，所述吸附聚结填料选用的是有机吸附聚结悬浮球、聚结管或纤维絮。
作为本实用新型进一步的方案，处理罐体为立式圆形罐，在所述排泥放空两用管口的周边处理罐体上设有下人孔；处理罐体的圆筒上部还装有中人孔。
作为本实用新型进一步的方案，在所述进液管口的周边处理罐体上装有上人孔，所述上人孔的管节上装有收油管口。
与现有技术相比，本实用新型具有以下优点：本实用新型运行方式为一进三出连续运行，无需反冲洗；运行过程中只加气和电不加药安全环保无污染，装置的体积小、重量轻、功能多，除油效果好，防垢、除垢、杀菌、除氧、缓蚀的效果优，运行费用低、便管理，实现一体代多级和一器多能，大大减化了污水处理流程。可广泛应用于高含油、高腐蚀、高结垢污水不加药连续处理。
（发明人：张瑾;刘宝;曾向文;韩会生;张懂懂;崔海涛;顾善飞;谢新月;李明耀）
