申请日2020.06.18
公开（公告）日2021.02.26
IPC分类号C02F1/78
摘要
本实用新型属涉及污水的深处理技术领域，尤其涉及一种高效环保的臭氧溶气设备，现提出如下方案，其包括；所述的氧化池的左侧设有供水管；供水管上串联有防倒流罐；供臭氧设备右端连接有臭氧供给管；臭氧供给管上并联有三个分供给管；三个分供给管均连接有臭氧溶气装置；臭氧溶气装置的右端连接有一号连接管；三个一号连接管的下端分别设置在氧化池第一段、氧化池第二段和氧化池第三段的下部；二号隔板和三号隔板之间设有固定座；固定座的下侧设有二次混合设备；二次混合设备上设有数个喷嘴；臭氧溶气装置的左端连接有二号连接管；可以氧化所有的有机污染物，对污水处理厂末端去除难降解COD、出水稳定达标起到重要保证。
权利要求书

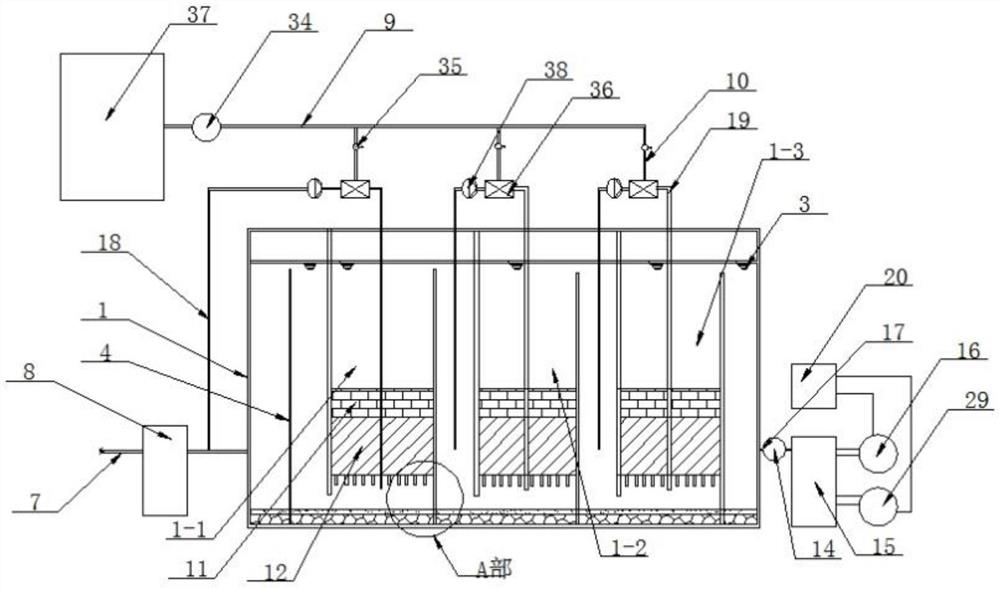

1.一种高效环保的臭氧溶气设备，它包含操作端和控制端；操作端与控制端连接；氧化池(1)内设有横板(2)；横板(2)的下侧面上设有数个呼吸器(3)；氧化池(1)内从左到右依次设有一号隔板(4)和三个隔板组；三个隔板组之间从左到右依次形成氧化池第一段(1-1)、氧化池第二段(1-2)和氧化池第三段(1-3)；隔板组由二号隔板(5)和三号隔板(6)构成；二号隔板(5)设置在三号隔板(6)的左侧；一号隔板(4)和三号隔板(6)的下端均固定在氧化池(1)的底板上；二号隔板(5)的上端固定在横板(2)上；其特征在于：所述的操作端包含供水管(7)、防倒流罐(8)、臭氧溶气装置(36)、臭氧供给管(9)、分供给管(10)、二次混合设备(12)、气液分离器(14)、稳压罐(15)、真空泵(16)和排水管(17)；所述的氧化池(1)的左侧设有供水管(7)；供水管(7)上串联有防倒流罐(8)；供臭氧设备(37)右端连接有臭氧供给管(9)；臭氧供给管(9)上并联有三个分供给管(10)；三个分供给管(10)均连接有臭氧溶气装置(36)；臭氧溶气装置(36)的右端连接有一号连接管(18)；三个一号连接管(18)的下端分别设置在氧化池第一段(1-1)、氧化池第二段(1-2)和氧化池第三段(1-3)的下部；二号隔板(5)和三号隔板(6)之间设有固定座(11)；固定座(11)的下侧设有二次混合设备(12)；二次混合设备(12)上设有数个喷嘴(13)；臭氧溶气装置(36)的左端连接有二号连接管(19)；二号连接管(19)上连接有离心泵(38)；位于最左侧的二号连接管(19)的下端与上述的供水管(7)连接；氧化池(1)的右端贯通设有排水管(17)；排水管(17)上串联有气液分离器(14)、稳压罐(15)和真空泵(16)；稳压罐(15)设置在气液分离器(14)的右侧；真空泵(16)设置在气液分离器(14)的右侧；真空泵(16)与电控箱(20)连接；所述的控制端包含PLC控制柜(21)、底座(22)、变频柜(23)和综合配电柜(24)；底座(22)的凹槽(22-1)内设有PLC控制柜(21)、变频柜(23)和综合配电柜(24)；PLC控制柜(21)的左侧设有综合配电柜(24)；综合配电柜(24)的后侧设有变频柜(23)；所述的PLC控制柜(21)、变频柜(23)和电控箱(20)均与综合配电柜(24)连接；所述的臭氧溶气装置(36)、离心泵(38)、呼吸器(3)和二次混合设备(12)均与PLC控制柜(21)连接。
2.根据权利要求1所述的一种高效环保的臭氧溶气设备，其特征在于：所述的臭氧溶气装置(36)上设有流量计(25)和压力表(26)；压力表(26)设置在流量计(25)的左侧。
3.根据权利要求1所述的一种高效环保的臭氧溶气设备，其特征在于：所述的氧化池(1)底部内设有鹅卵石(27)；鹅卵石(27)之间以及鹅卵石(27)的上侧填设有催化剂(28)。
4.根据权利要求1所述的一种高效环保的臭氧溶气设备，其特征在于：所述的稳压罐(15)的右侧贯通连接有备用泵(29)；备用泵(29)与电控箱(20)连接。
5.根据权利要求1所述的一种高效环保的臭氧溶气设备，其特征在于：所述的PLC控制柜(21)上设有数个控制按钮(30)和启停按钮(31)；启停按钮(31)设置在位于最右侧的控制按钮(30)的右侧；控制按钮(30)和启停按钮(31)的下侧均设有标识层(32)；标识层(32)的下侧设有故障报警指示灯(33)；标识层(32)和故障报警指示灯(33)均设置在PLC控制柜(21)的上侧。
6.根据权利要求1所述的一种高效环保的臭氧溶气设备，其特征在于：所述的臭氧供给管(9)上设有总控制阀(34)；总控制阀(34)位于最左侧的分供给管(10)的左侧。
7.根据权利要求1所述的一种高效环保的臭氧溶气设备，其特征在于：所述的三个分供给管(10)上均设有分控制阀(35)。
说明书
一种高效环保的臭氧溶气设备
技术领域
本实用新型涉及污水的深处理技术领域，具体涉及一种高效环保的臭氧溶气设备。
背景技术
臭氧具有极强的氧化能力，臭氧催化高级氧化技术是一种高效的污水深度处理技术，是近年来工业污水处理领域的研究热点；目前，将其应用到水环境的治理方面越来越多，但是如何将污水中的难降解COD和色度去除是需要解决的重要问题；污水中的杂质并未能完全吸收，污水的治理效果不好，亟待改进。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的高效环保的臭氧溶气设备，可以氧化所有的有机污染物，对污水处理厂末端去除难降解COD、出水稳定达标起到重要保证。
为实现上述目的，本实用新型采用的技术方案是：它包含操作端和控制端；操作端与控制端连接；氧化池内设有横板；横板的下侧面上设有数个呼吸器；氧化池内从左到右依次设有一号隔板和三个隔板组；三个隔板组之间从左到右依次形成氧化池第一段、氧化池第二段和氧化池第三段；隔板组由二号隔板和三号隔板构成；二号隔板设置在三号隔板的左侧；一号隔板和三号隔板的下端均固定在氧化池的底板上；二号隔板的上端固定在横板上；所述的操作端包含供水管、防倒流罐、臭氧溶气装置、臭氧供给管、分供给管、二次混合设备、气液分离器、稳压罐、真空泵和排水管；所述的氧化池的左侧设有供水管；供水管上串联有防倒流罐；供臭氧设备右端连接有臭氧供给管；臭氧供给管上并联有三个分供给管；三个分供给管均连接有臭氧溶气装置；臭氧溶气装置的右端连接有一号连接管；三个一号连接管的下端分别设置在氧化池第一段、氧化池第二段和氧化池第三段的下部；二号隔板和三号隔板之间设有固定座；固定座的下侧设有二次混合设备；二次混合设备上设有数个喷嘴；臭氧溶气装置的左端连接有二号连接管；二号连接管上连接有离心泵；位于最左侧的二号连接管的下端与上述的供水管连接；氧化池的右端贯通设有排水管；排水管上串联有气液分离器、稳压罐和真空泵；稳压罐设置在气液分离器的右侧；真空泵设置在气液分离器的右侧；真空泵与电控箱连接；所述的控制端包含PLC控制柜、底座、变频柜和综合配电柜；底座的凹槽内设有PLC控制柜、变频柜和综合配电柜；PLC控制柜的左侧设有综合配电柜；综合配电柜的后侧设有变频柜；所述的PLC控制柜、变频柜和电控箱均与综合配电柜连接；所述的臭氧溶气装置、离心泵、呼吸器和二次混合设备均与PLC控制柜连接。
进一步地，所述的臭氧溶气装置上设有流量计和压力表；压力表设置在流量计的左侧。
进一步地，所述的氧化池底部内设有鹅卵石；鹅卵石之间以及鹅卵石的上侧填设有催化剂。
进一步地，所述的稳压罐的右侧贯通连接有备用泵；备用泵与电控箱连接。
进一步地，所述的PLC控制柜上设有数个控制按钮和启停按钮；启停按钮设置在位于最右侧的控制按钮的右侧；控制按钮和启停按钮的下侧均设有标识层；标识层的下侧设有故障报警指示灯；标识层和故障报警指示灯均设置在PLC控制柜的上侧。
进一步地，所述的臭氧供给管上设有总控制阀；总控制阀位于最左侧的分供给管的左侧。
进一步地，所述的三个分供给管上均设有分控制阀。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种高效环保的臭氧溶气设备，可以氧化所有的有机污染物，对污水处理厂末端去除难降解COD、出水稳定达标起到重要保证，实用性更强，本实用新型具有结构简单，设置合理，制作成本低等优点。
（发明人：徐影;王微微;赵翠影;王素娟）
