申请日2021.01.26
公开（公告）日2021.03.02
IPC分类号B01D29/35
摘要
本实用新型公开了一种移动式污水处理设备，包括移动平台，移动平台上表面的中心处安装有回转支承，回转支承的中心线竖直设置，回转支承的外圈与移动平台固接，回转支承的内圈连接有旋转平台，旋转平台位于回转支承的上方，回转支承的内圈还连接有回转驱动电机；旋转平台上方固接有污水处理箱体，污水处理箱体包括依次连通设置的进水腔室、过滤挤压腔室和排渣腔室；所述过滤挤压腔室包括水平设置的过滤网筒，过滤网筒内部穿设有主轴，主轴上绕设有挤压螺旋；本实用新型可以实现快速移动，移动过程便捷，无需多人搬运或通过起重机械进行辅助；排渣口的位置实现360°的调节，避免固体渣滓堆积在排渣口处，影响污水处理的连续性。
权利要求书

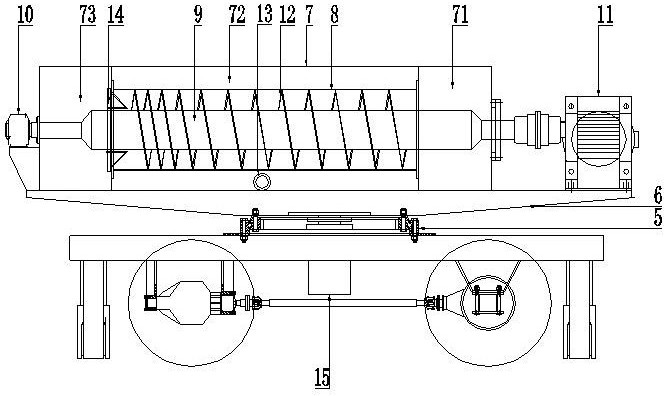

1.一种移动式污水处理设备，其特征在于：包括移动平台（1），移动平台（1）上表面的中心处安装有回转支承（5），回转支承（5）的中心线竖直设置，回转支承（5）的外圈与移动平台（1）固接，回转支承（5）的内圈连接有旋转平台（6），旋转平台（6）位于回转支承（5）的上方，回转支承（5）的内圈还连接有回转驱动电机（15），回转驱动电机（15）驱动回转支承（5）的内圈进行旋转；所述旋转平台（6）上方固接有污水处理箱体（7），污水处理箱体（7）包括依次连通设置的进水腔室（71）、过滤挤压腔室（72）和排渣腔室（73）；所述过滤挤压腔室（72）包括水平设置的过滤网筒（8），过滤网筒（8）内部穿设有主轴（9），主轴（9）上绕设有螺旋间距逐渐变化的挤压螺旋（12）。
2.如权利要求1所述的一种移动式污水处理设备，其特征在于：所述移动平台（1）的底部安装有两组轮胎（2），两组轮胎（2）由移动平台（1）底部安装的行走驱动装置（3）同步驱动。
3.如权利要求1所述的一种移动式污水处理设备，其特征在于：所述移动平台（1）两端的下方固接有液压支腿（4）。
4.如权利要求1所述的一种移动式污水处理设备，其特征在于：所述回转驱动电机（15）安装在回转支承（5）的内部且与移动平台（1）固定连接。
5.如权利要求1所述的一种移动式污水处理设备，其特征在于：所述主轴（9）的一端连接有主轴驱动电机（11），主轴驱动电机（11）位于靠近进水腔室（71）的一端，主轴（9）的另一端连接有轴承座（10），轴承座（10）位于靠近排渣腔室（73）的一端。
6.如权利要求1所述的一种移动式污水处理设备，其特征在于：所述挤压螺旋（12）靠近进水腔室（71）一端的螺旋间距最大，挤压螺旋（12）靠近排渣腔室（73）一端的螺旋间距最小。
7.如权利要求1所述的一种移动式污水处理设备，其特征在于：所述过滤挤压腔室（72）与排渣腔室（73）的连接处安装有背压盘（14），背压盘（14）套设在主轴（9）上。
8.如权利要求1所述的一种移动式污水处理设备，其特征在于：所述进水腔室（71）顶部设有污水进口；所述过滤挤压腔室（72）底部的一侧设置有排液口（13）；所述排渣腔室（73）的底部设置有排渣口。
说明书
一种移动式污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体的说，涉及一种移动式污水处理设备，属于污水处理技术领域。
背景技术
随着社会经济的快速发展，环境污染越来越严重，现如今，污染的治理成为了我国现阶段的一个重要问题，其中，污水是环境污染中的一个重要组成部分，污水主要分为工业废水、生活污水和商业污水，为了解决污水污染环境的问题，现都使用污水处理设备来处理污水。
现有的污水处理设备存在不足：
1.污水处理设备大多是固定放置的，不能移动使用，当污水处理设备需要移动时，无法快速对设备移动，需要多人搬运或通过起重机械搬运，比较耗时，且不灵活；
2.污水处理后得到的固态渣滓，会堆积在一起，需及时处理，若不及时处理，固态渣滓会堵塞污水处理设备的排渣口，影响污水处理过程的连续性。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
本实用新型针对背景技术中的不足，提供一种移动式污水处理设备，可以使设备实现快速移动，移动过程便捷，无需多人搬运或通过起重机械进行辅助；可以使排渣口的位置实现360°的调节，避免固体渣滓堆积在排渣口处，影响污水处理的连续性。
为解决以上技术问题，本实用新型采用以下技术方案：
一种移动式污水处理设备，包括移动平台，移动平台上表面的中心处安装有回转支承，回转支承的中心线竖直设置，回转支承的外圈与移动平台固接，回转支承的内圈连接有旋转平台, 旋转平台位于回转支承的上方，回转支承的内圈还连接有回转驱动电机, 回转驱动电机驱动回转支承的内圈进行旋转；所述旋转平台上方固接有污水处理箱体，污水处理箱体包括依次连通设置的进水腔室、过滤挤压腔室和排渣腔室；所述过滤挤压腔室包括水平设置的过滤网筒，过滤网筒内部穿设有主轴，主轴上绕设有螺旋间距逐渐变化的挤压螺旋。
进一步地，所述移动平台的底部安装有两组轮胎，两组轮胎由移动平台底部安装的行走驱动装置同步驱动。
进一步地，所述移动平台两端的下方固接有液压支腿。
进一步地，所述回转驱动电机安装在回转支承的内部且与移动平台固定连接。
进一步地，所述主轴的一端连接有主轴驱动电机，主轴驱动电机位于靠近进水腔室的一端，主轴的另一端连接有轴承座，轴承座位于靠近排渣腔室的一端。
进一步地，所述挤压螺旋靠近进水腔室一端的螺旋间距最大，挤压螺旋靠近排渣腔室一端的螺旋间距最小。
进一步地，所述过滤挤压腔室与排渣腔室的连接处安装有背压盘，背压盘套设在主轴上。
进一步地，所述进水腔室顶部设有污水进口；所述过滤挤压腔室底部的一侧设置有排液口；所述排渣腔室的底部设置有排渣口。
本实用新型采用以上技术方案后，与现有技术相比，具有以下优点：
本实用新型中的污水处理箱体通过底部行走装置进行快速移动，实现位置的改变，位置改变过程中无需多人搬运或通过起重机械进行辅助，可实现自行走，给使用过程带来方便；污水处理箱体可以进行原地转动，从而使排渣口的位置进行360°的调节，避免处理得到的固体渣滓堆积在排渣口处影响污水处理的连续性。
（发明人：张增宝;郭健;王晓玲;刘臣;贾琦;张晓丽;曾庆波）
