申请日2019.06.28
公开（公告）日2021.03.09
IPC分类号B03C1/30; B01D29/03; B01D29/76
摘要
本发明公开了一种污水内废弃金属的智能收集设备，涉及收集设备领域，其包括过滤箱、滤水箱，滤水箱的内腔分为滤水腔室和安装腔室，滤水箱的顶部固定有安装罩，所述过滤箱的顶面设有与滤水腔室连通的开口，开口内设置有收集箱，收集箱的外侧均布有漏水孔，所述过滤箱内转动安装有横向的转动横杆，转动横杆上沿长度方向固定有松料柱，松料柱的下方设有固定于过滤箱内的过滤网，所述转动横杆的右端穿过安装腔室并伸入滤水腔室内。本发明不仅能够用于对污水中金属进行收集，还能将收集的金属沥干水分，并能够对过滤网上堆积的物料翻动，方便电磁铁的吸取，另外，还能够周期性的使得收集箱内的金属得到振动，方便沥干水分。
权利要求书

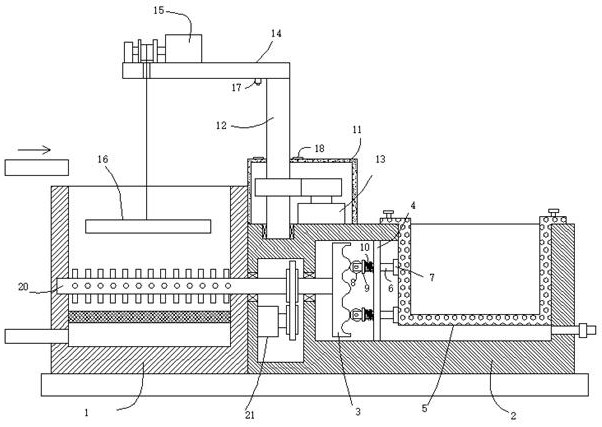

1.一种污水内废弃金属的智能收集设备，包括过滤箱(1)、滤水箱(2)，滤水箱(2)的内腔分为滤水腔室和安装腔室，滤水箱(2)的顶部固定有安装罩(11)，其特征在于，所述过滤箱(1)的顶面设有与滤水腔室连通的开口，开口内设置有收集箱(5)，收集箱(5)的外侧均布有漏水孔，所述过滤箱(1)内转动安装有横向的转动横杆(20)，转动横杆(20)上沿长度方向固定有松料柱，松料柱的下方设有固定于过滤箱(1)内的过滤网，所述转动横杆(20)的右端穿过安装腔室并伸入滤水腔室内，转动横杆(20)的伸入滤水腔室的一端固定有波纹盘(3)，滤水腔室内固定有位于波纹盘(3)右侧的竖板(4)，竖板(4)上滑动配合有多个横向的矩形杆(6)，所述矩形杆(6)的左端转动连接有可沿波纹盘(3)的波纹滚动的滚轮(8)，矩形杆(6)的右端固定有与收集箱(5)接触的触块(7)，所述矩形杆(6)的左端固定套接有限位块(9)，限位块(9)与竖板(4)的左侧之间垫设有套装于矩形杆(6)上的弹簧(10)，所述转动横杆(20)通过齿轮组传动连接有固定于安装腔室内的第一电机(21)，所述滤水箱(2)的顶部安装有取料组件。
2.根据权利要求1所述的一种污水内废弃金属的智能收集设备，其特征在于，所述取料组件包括固定于滤水箱(2)顶部的安装罩(11)，安装罩(11)和滤水箱(2)之间转动安装有竖向的转动竖杆(12)，转动竖杆(12)的上端固定有横向的固定板(14)，固定板(14)上固定安装有卷扬机(15)，卷扬机(15)上传动连接有吊绳，吊绳的一端固定有电磁铁(16)，所述转动竖杆(12)通过齿轮组传动连接有固定于滤水箱(2)上的第二电机(13)。
3.根据权利要求2所述的一种污水内废弃金属的智能收集设备，其特征在于，所述安装罩(11)的顶面固定有左、右设置的激光传感器(18)，且固定板(14)右端的底面固定有与激光传感器(18)相对应的激光发射器(17)，两个激光传感器(18)均电性连接有固定于滤水箱(2)前侧的定时控制器(19)的输入端，定时控制器(19)的输出端与第二电机(13)、安装罩(11)、卷扬机(15)均电性连接。
4.根据权利要求1或2或3所述的一种污水内废弃金属的智能收集设备，其特征在于，所述收集箱(5)的上端固定带有圆环形的凸缘，凸缘位于滤水箱(2)的顶面上，且凸缘上固定有提拉环。
5.根据权利要求4所述的一种污水内废弃金属的智能收集设备，其特征在于，所述弹簧(10)的原长与矩形杆(6)的长度相匹配，竖板(4)上设有与矩形杆(6)匹配的矩形孔，且矩形杆(6)滑动配合于矩形孔内。
6.根据权利要求4所述的一种污水内废弃金属的智能收集设备，其特征在于，所述滤水箱(2)的右侧固定有与滤水腔室连通的第一排水管，且过滤箱(1)的左侧设有与过滤箱(1)连通的第二排水管。
说明书
一种污水内废弃金属的智能收集设备
技术领域
本发明涉及收集设备领域，尤其涉及一种污水内废弃金属的智能收集设备。
背景技术
为使污水达到排入某一水体或再次使用的水质，人们在排放前通常要求对其进行净化，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在建筑以及某些工业的污水内通常含有少许废弃金属，现有的污水处理方式通常是利用普通的过滤方式，接着再污水进行消毒处理，无法将金属单独分离出来，若将污水内的金属作为杂物直接丢弃，容易造成对矿产资源的浪费。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水内废弃金属的智能收集设备。
为了实现上述目的，本发明采用了如下技术方案：
一种污水内废弃金属的智能收集设备，包括过滤箱、滤水箱，滤水箱的内腔分为滤水腔室和安装腔室，滤水箱的顶部固定有安装罩，所述过滤箱的顶面设有与滤水腔室连通的开口，开口内设置有收集箱，收集箱的外侧均布有漏水孔，所述过滤箱内转动安装有横向的转动横杆，转动横杆上沿长度方向固定有松料柱，松料柱的下方设有固定于过滤箱内的过滤网，所述转动横杆的右端穿过安装腔室并伸入滤水腔室内，转动横杆的伸入滤水腔室的一端固定有波纹盘，滤水腔室内固定有位于波纹盘右侧的竖板，竖板上滑动配合有多个横向的矩形杆，所述矩形杆的左端转动连接有可沿波纹盘的波纹滚动的滚轮，矩形杆的右端固定有与收集箱接触的触块，所述矩形杆的左端固定套接有限位块，限位块与竖板的左侧之间垫设有套装于矩形杆上的弹簧，所述转动横杆通过齿轮组传动连接有固定于安装腔室内的第一电机，所述滤水箱的顶部安装有取料组件。
优选的，所述取料组件包括固定于滤水箱顶部的安装罩，安装罩和滤水箱之间转动安装有竖向的转动竖杆，转动竖杆的上端固定有横向的固定板，固定板上固定安装有卷扬机，卷扬机上传动连接有吊绳，吊绳的一端固定有电磁铁，所述转动竖杆通过齿轮组传动连接有固定于滤水箱上的第二电机。
优选的，所述安装罩的顶面固定有左、右设置的激光传感器，且固定板右端的底面固定有与激光传感器相对应的激光发射器，两个激光传感器均电性连接有固定于滤水箱前侧的定时控制器的输入端，定时控制器的输出端与第二电机、安装罩、卷扬机均电性连接。
优选的，所述收集箱的上端固定带有圆环形的凸缘，凸缘位于滤水箱的顶面上，且凸缘上固定有提拉环。
优选的，所述弹簧的原长与矩形杆的长度相一致，竖板上设有与矩形杆匹配的矩形孔，且矩形杆滑动配合于矩形孔内。
优选的，所述滤水箱的右侧固定有与滤水腔室连通的第一排水管，且过滤箱的左侧设有与过滤箱连通的第二排水管。
本发明的有益效果为：通过取料组件、第一电机、转动横杆、收集箱和松料柱的设置，不仅能够用于对污水中金属进行收集，还能将收集的金属沥干水分，另外，还能够对过滤网上堆积的物料翻动，方便电磁铁的吸取；通过转动横杆、波纹盘、弹簧、滚轮、矩形杆和触块的设置，还能够周期性的对收集箱进行拍打，从而使得收集箱内的金属得到振动，进而方便沥干水分，沥干效率高，物料翻动和收集的金属的震动均由一个第一电机即可驱动完成，使得安装成本低。
（发明人：茆正伟）
