申请日2020.06.01
公开（公告）日2021.02.26
IPC分类号C02F3/02
摘要
本实用新型公开了一种带滤料平整装置的曝气生物滤池，属于污水处理技术领域，包括池体、布水设备、火山岩填充层和平整设备，所述布水设备设置在池体底部，所述火山岩填充层中设有火山岩，所述平整设备设置在火山岩填充层中，所述平整设备包括横向旋转耙、电机、上平整推板、下平整推板、铰接杆和气缸，所述横向旋转耙设置在火山岩填充层中，电机工作可带动横向旋转耙旋转，所述下平整推板设置在火山岩的顶部，所述气缸固定在池体顶部，且所述气缸的顶杆与下平整推板固定连接，当气缸工作时，可带动下平整推板径向运动，所述下平整推板和横向旋转耙的纵向横向相结合，达到平整火山岩的效果，且避免了滤池中存在的对人体有害的气体伤害到工人。
权利要求书

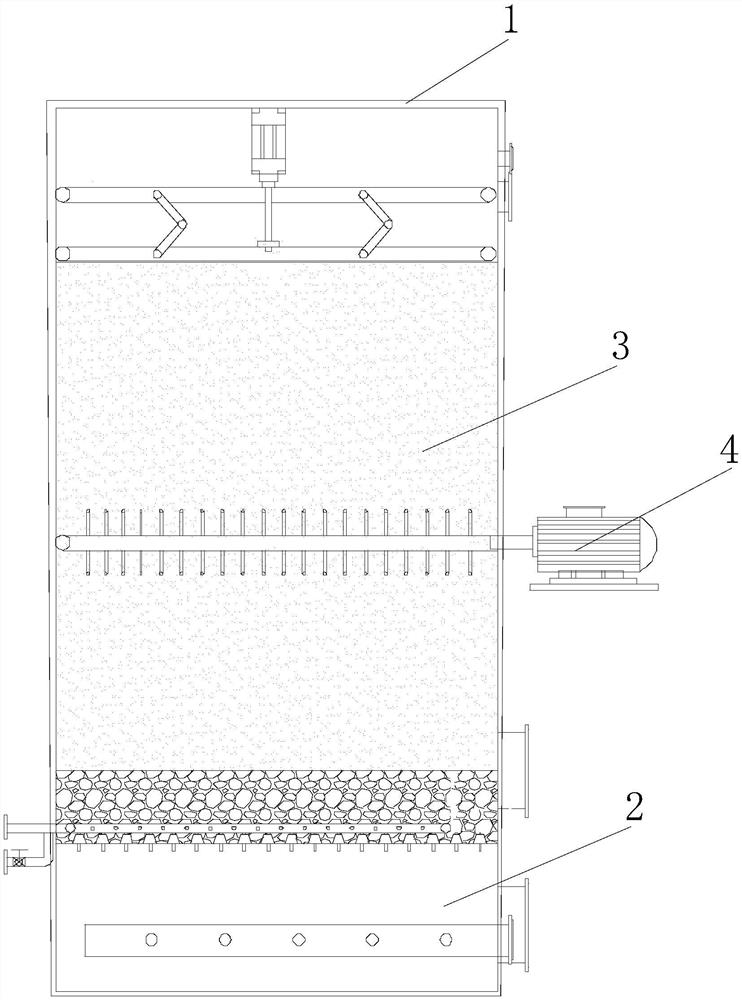

1.一种带滤料平整装置的曝气生物滤池，其特征在于：包括池体(1)、布水设备(2)、火山岩填充层(3)和平整设备(4)，所述布水设备(2)设置在池体(1)底部，所述平整设备(4)设置在火山岩填充层(3)中，所述火山岩填充层(3)内设有火山岩，所述平整设备(4)包括横向旋转耙(401)、电机(402)、上平整推板(403)、下平整推板(404)、铰接杆(405)和气缸(406)，所述横向旋转耙(401)设置在火山岩填充层(3)中，所述电机(402)的主轴与横向旋转耙(401)相连接，所述下平整推板(404)设置在火山岩的顶部，所述上平整推板(403)设置在下平整推板(404)的上侧，且所述上平整推板(403)和下平整推板(404)通过铰接杆(405)连接，所述上平整推板(403)与池体(1)固定连接，所述气缸(406)固定在池体(1)顶部，且所述气缸(406)的顶杆与下平整推板(404)固定连接。
2.根据权利要求1所述的一种带滤料平整装置的曝气生物滤池，其特征在于：所述池体(1)为钢结构。
3.根据权利要求1所述的一种带滤料平整装置的曝气生物滤池，其特征在于：所述火山岩的堆积高度为整体池体(1)的四分之三。
4.根据权利要求1所述的一种带滤料平整装置的曝气生物滤池，其特征在于：所述布水设备(2)还包括曝气管(201)、反洗管(202)、布水管(203)和鹅卵石填充层(204)，所述鹅卵石填充层(204)设置在火山岩填充层(3)底部，且所述鹅卵石填充层(204)内设有若干鹅卵石，所述曝气管(201)设置在鹅卵石填充层(204)底部，所述曝气管(201)的下端还设有若干曝气盘(205)，所述反洗管(202)设置在曝气管(201)底部，所述布水管(203)设置在布水设备(2)底部。
说明书
一种带滤料平整装置的曝气生物滤池
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种带滤料平整装置的曝气生物滤池。
背景技术
曝气生物滤池BAF是由接触氧化和过滤相结合的一种生物滤池，采用人工曝气、间歇性反冲洗等措施，主要完成有机污染物和悬浮物的去除。池内填装粒状滤料载体形成固定床，微生物群附着于载体表面形成生物膜，滤料层中下部进行曝气供氧，污水与空气同向流或逆向流通过粒状滤料载体层，依靠附着于载体表面的生物膜对污染物的吸附、氧化和分解，可使污水净化，粒状滤料层同时具有物理截留过滤作用。
由于随着运行时间加长，滤料上的微生物膜的老化和截留固体悬浮物浓度增加导致水头损失增加，曝气生物滤池底部会堵塞进不了水进行处理。需要通过反冲洗，冲去老化的生物膜和充斥的杂物。由于反洗的时候需要通入大气量导致池体表面的滤料凹凸不平，需要进行平整作业，达到滤料微生物和BAF出水的稳定状态。平整作业的传统手段主要以人工为主，强度大，耗时长。
实用新型内容
本实用新型的目的在于提供一种带滤料平整装置的曝气生物滤池，以解决现有技术中平整作业需要人工操作的技术问题。
进一步，本实用新型提供一种带滤料平整装置的曝气生物滤池，包括池体、布水设备、火山岩填充层和平整设备，所述布水设备设置在池体底部，所述平整设备设置在火山岩填充层中，所述火山岩填充层内设有火山岩，所述平整设备包括横向旋转耙、电机、上平整推板、下平整推板、铰接杆和气缸，所述横向旋转耙设置在火山岩填充层中，所述电机的主轴与横向旋转耙相连接，所述下平整推板设置在火山岩的顶部，所述上平整推板设置在下平整推板的上侧，且所述上平整推板和下平整推板通过铰接杆连接，所述上平整推板与池体固定连接，所述气缸固定在池体顶部，且所述气缸的顶杆与下平整推板固定连接。
进一步，所述池体为钢结构。
进一步，所述火山岩的堆积高度为整体池体的四分之三。
进一步，所述布水设备还包括曝气管、反洗管、布水管和鹅卵石填充层，所述鹅卵石填充层设置在火山岩填充层底部，且所述鹅卵石填充层内设有若干鹅卵石，所述曝气管设置在鹅卵石填充层底部，所述曝气管的下端还设有若干曝气盘，所述反洗管设置在曝气管底部，所述布水管设置在布水设备底部
与现有技术相比较，本实用新型的有益效果在于：
其一，与现有技术相比，本实用新型中横向旋转耙横向贯穿整个曝气生物滤池，随着横向旋转耙的转动，能够在池内不停地翻动和下平整推板相结合，对滤料进行平整，平整效果好，效率高，节省成本，降低工人劳动强度。
其二，与现有技术相比，本实用新型中通过将曝气管和曝气盘相结合，使曝气和增氧的效果更佳，有利于污水的治理。
其三，与现有技术相比，本实用新型不需要工人进入滤池内操作，避免了滤池内某些对人体有害的气体伤害到工人，保障了工人的身体健康。
（发明人：江嘉亮;张云;黄沛焕;欧阳志文）
