申请日2020.05.09
公开（公告）日2021.02.26
IPC分类号C02F9/12
摘要
本实用新型公开了一种连续式一体化污水处理装置，涉及到污水处理技术领域，包括污水处理箱与开设于污水处理箱上的进水口与出水口，所述污水处理箱内设有用于回收金属的回收机构，回收机构：包括电动机、搅拌轴、磁杆、磁片、驱动气缸与磁块；磁块将沉淀在污水处理箱底壁上的金属吸附，通过上述操作，方便快捷的将污水中的金属回收，减少金属直接排放到外界带来资源浪费的可能。
权利要求书

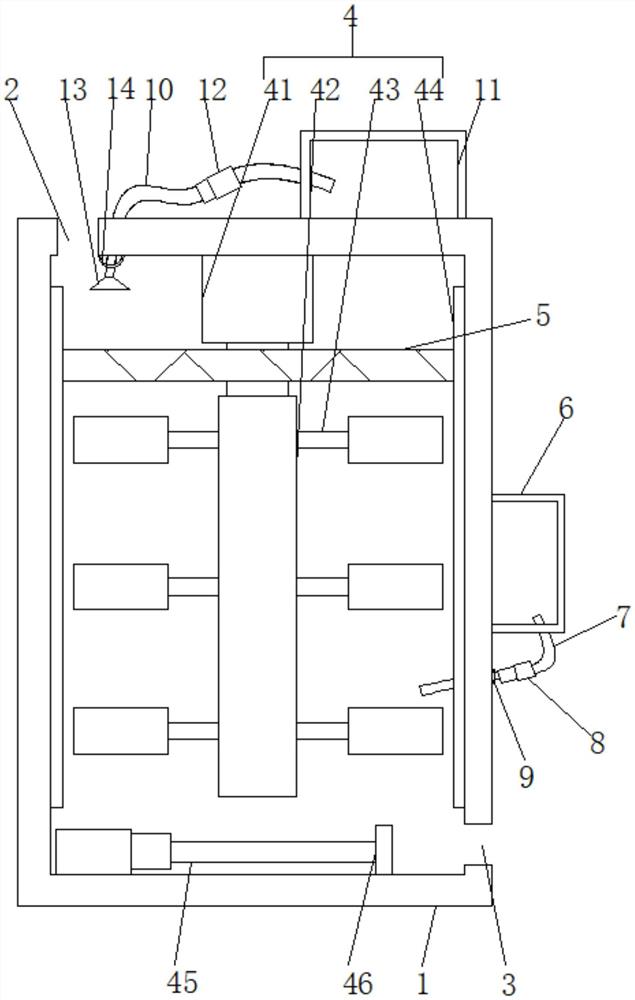

1.一种连续式一体化污水处理装置，其特征在于：包括污水处理箱(1)与开设于污水处理箱(1)上的进水口(2)与出水口(3)，所述污水处理箱(1)内设有用于回收金属的回收机构(4)；
回收机构(4)：包括电动机(41)、搅拌轴(42)、磁杆(43)、磁片(44)、驱动气缸(45)与磁块(46)，所述电动机(41)设置在污水处理箱(1)内侧的顶壁上，所述搅拌轴(42)同轴转动连接在电动机(41)的输出端上，若干组所述磁杆(43)固定连接在沿搅拌轴(42)的高度方向上，所述磁片(44)贴合在污水处理箱(1)的内壁上，所述驱动气缸(45)设在污水处理箱(1)内侧底壁上，所述磁块(46)固定连接在驱动气缸(45)的输出端上，所述磁块(46)与污水处理箱(1)内侧底壁相抵触。
2.根据权利要求1所述的一种连续式一体化污水处理装置，其特征在于：所述污水处理箱(1)的内壁可拆卸连接有穿过搅拌轴(42)的细过滤网(5)，所述细过滤网(5)上涂设有大量的磁性物质。
3.根据权利要求1所述的一种连续式一体化污水处理装置，其特征在于：所述污水处理箱(1)外壁上设有废气处理箱(6)，所述废气处理箱(6)与污水处理箱(1)之间连通有导气管(7)，所述导气管(7)的一端延伸入污水处理箱(1)内，所述导气管(7)上连接有抽气泵(8)。
4.根据权利要求3所述的一种连续式一体化污水处理装置，其特征在于：所述导气管(7)与污水处理箱(1)之间连接缝隙处密封连接有密封环(9)。
5.根据权利要求1所述的一种连续式一体化污水处理装置，其特征在于：所述污水处理箱(1)的顶壁上通过抽水管(10)连接有储液箱(11)，所述抽水管(10)上连通有抽水泵(12)，所述储液箱(11)内储存有大量的消毒液，所述抽水管(10)的末端处连接有喷头(13)。
6.根据权利要求5所述的一种连续式一体化污水处理装置，其特征在于：所述污水处理箱(1)的内侧顶壁上连接有用于固定住喷头(13)的固定环(14)。
说明书
一种连续式一体化污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种连续式一体化污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
中国专利公开号为CN207031112U的专利公开了一种连续式一体化污水处理装置，包括污水处理罐，污水处理罐上分别设置有进水口和出水口；所述污水处理罐底部设置有沉渣机构，污水处理罐内安装有曝气机构，污水处理罐顶部安装有浮渣收集机构。该污水处理罐在处理污水过程中，污水中的废金属不能得到回收利用，使得资源浪费。
实用新型内容
本实用新型的目的是提供一种连续式一体化污水处理装置，其优点是：通过设置回收机构，对污水中的金属起到回收利用，节约资源。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种连续式一体化污水处理装置，包括污水处理箱与开设于污水处理箱上的进水口与出水口，所述污水处理箱内设有用于回收金属的回收机构；
回收机构：包括电动机、搅拌轴、磁杆、磁片、驱动气缸与磁块，所述电动机设置在污水处理箱内侧的顶壁上，所述搅拌轴同轴转动连接在电动机的输出端上，若干组所述磁杆固定连接在沿搅拌轴的高度方向上，所述磁片贴合在污水处理箱的内壁上，所述驱动气缸设在污水处理箱内侧底壁上，所述磁块固定连接在驱动气缸的输出端上，所述磁块与污水处理箱内侧底壁相抵触。
通过上述技术方案，需要回收污水中的金属时，驱动电动机转动，电动机带动搅拌轴转动，进而搅拌轴带动磁杆转动，磁杆搅动污水过程中，将污水中的金属吸附，且污水中金属吸附在磁片上，此时，操作人员启动驱动气缸，驱动气缸推动磁块在污水处理箱的底壁上移动，磁块将沉淀在污水处理箱底壁上的金属吸附，通过上述操作，方便快捷的将污水中的金属回收，减少金属直接排放到外界带来资源浪费的可能。
本实用新型进一步设置为：所述污水处理箱的内壁可拆卸连接有穿过搅拌轴的细过滤网，所述细过滤网上涂设有大量的磁性物质。
通过上述技术方案，当污水从细过滤网上穿过时，一方面，细过滤网对污水中杂物进行过滤，另一方面，细过滤网对污水中金属进行吸附，进一步对污水中的金属回收。
本实用新型进一步设置为：所述污水处理箱外壁上设有废气处理箱，所述废气处理箱与污水处理箱之间连通有导气管，所述导气管的一端延伸入污水处理箱内，所述导气管上连接有抽气泵。
通过上述技术方案，污水处理箱在处理过程中，会产生大量的废气和异味，此时，驱动抽气泵将废气和异味从污水处理箱内抽出，抽到废气处理箱内，减少废气和异味直接排放到外界带来环境污染的可能。
本实用新型进一步设置为：所述导气管与污水处理箱之间连接缝隙处密封连接有密封环。
通过上述技术方案，密封环对导气管与污水处理箱之间的间隙起到密封作用，避免废气和异味从缝隙中泄露出去，带来环境污染。
本实用新型进一步设置为：所述污水处理箱的顶壁上通过抽水管连接有储液箱，所述抽水管上连通有抽水泵，所述储液箱内储存有大量的消毒液，所述抽水管的末端处连接有喷头。
通过上述技术方案，需要处理掉污水中有毒物质时，操作人员驱动抽水泵，抽水泵将消毒液抽到喷头内，喷头将消毒液喷洒到污水中，通过搅拌轴搅拌，使得消毒液和污水充分混合，从而对污水消毒效果更好。
本实用新型进一步设置为：所述污水处理箱的内侧顶壁上连接有用于固定住喷头的固定环。
通过上述技术方案，固定环对喷头起到固定作用，减少喷头在喷洒过程中带来喷头不稳，进而带来喷洒不便的可能。
综上所述，本实用新型具有以下有益效果：
1、需要回收污水中的金属时，驱动电动机转动，电动机带动搅拌轴转动，进而搅拌轴带动磁杆转动，磁杆搅动污水过程中，将污水中的金属吸附，且污水中金属吸附在磁片上，此时，操作人员启动驱动气缸，驱动气缸推动磁块在污水处理箱的底壁上移动，磁块将沉淀在污水处理箱底壁上的金属吸附，通过上述操作，方便快捷的将污水中的金属回收，减少金属直接排放到外界带来资源浪费的可能；
2、污水处理箱在处理过程中，会产生大量的废气和异味，此时，驱动抽气泵将废气和异味从污水处理箱内抽出，抽到废气处理箱内，减少废气和异味直接排放到外界带来环境污染的可能。
（发明人：杨志国;周洁）
