申请日2020.05.08
公开（公告）日2021.02.26
IPC分类号C02F7/00
摘要
本实用新型公开了一种湖上固定式污水处理厂用低氧生化污水处理设备，本实用新型涉及污水处理技术领域。通过所述上支架的上侧通过齿条和引导槽设置有位移组件，所述位移组件中间段设置有旋转喷管组件，所述位移组件包括位移平台，所述位移平台的底部贯穿设置有传动轴，所述位移平台的两端底部对称设置有四个滚轮，所述传动轴的两端设置有第一齿轮，所述传动轴的一端设置有从动轮，所述位移平台的上侧表面设置有第一电机，所述第一电机的驱动端设置有主动轮，所述主动轮与从动轮之间通过皮带实现传动连接，解决了传统的曝气设备氧气利用率较低，服务面积较小，能耗高，给实际使用带来不便的问题，具有广泛的使用前景。
权利要求书

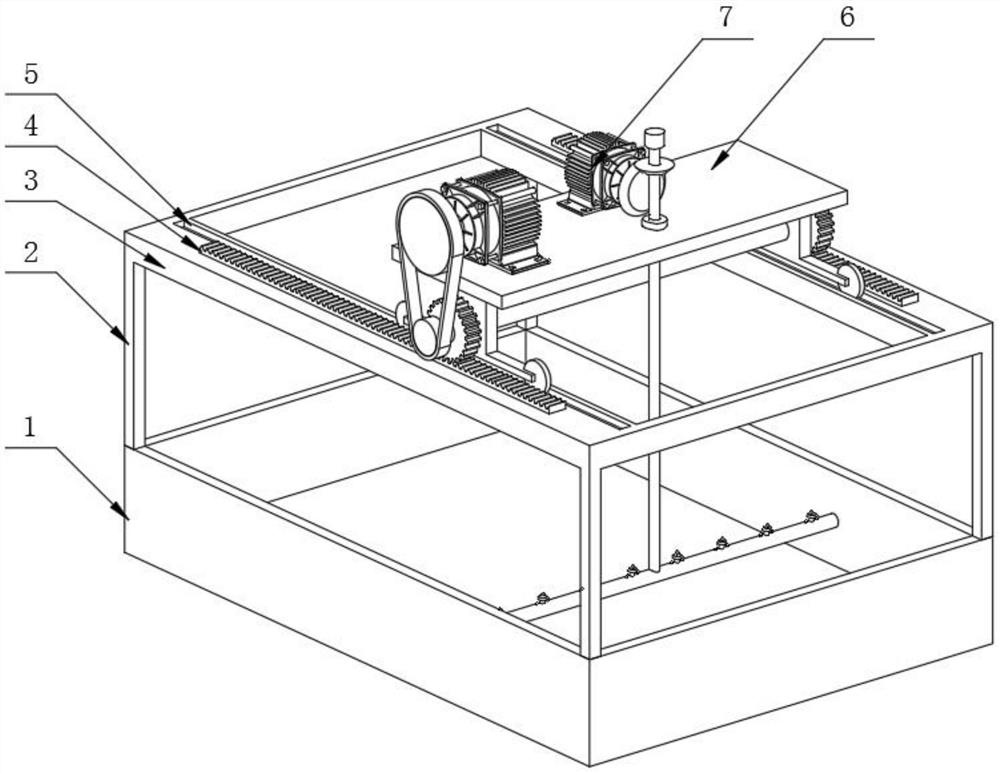

1.一种湖上固定式污水处理厂用低氧生化污水处理设备，包括曝气池(1)和上支架(3)，所述上支架(3)的底部四角处固定安装有四根支柱(2)，所述上支架(3)的上表面对称开设有两个引导槽(5)，所述上支架(3)的上表面位于两个引导槽(5)的外侧设置有两个齿条(4)，其特征在于：所述上支架(3)的上侧通过齿条(4)和引导槽(5)设置有位移组件(6)，所述位移组件(6)中间段设置有旋转喷管组件(7)；
所述位移组件(6)包括位移平台(61)，所述位移平台(61)的底部贯穿设置有传动轴(62)，所述位移平台(61)的两端底部对称设置有四个滚轮(64)，所述传动轴(62)的两端设置有第一齿轮(63)，所述传动轴(62)的一端设置有从动轮(67)，所述位移平台(61)的上侧表面设置有第一电机(65)，所述第一电机(65)的驱动端设置有主动轮(66)，所述主动轮(66)与从动轮(67)之间通过皮带(68)实现传动连接。
2.根据权利要求1所述的一种湖上固定式污水处理厂用低氧生化污水处理设备，其特征在于：所述旋转喷管组件(7)包括喷管(71)和第二电机(77)，所述喷管(71)的中间段上侧连通连通管(72)，所述连通管(72)的上顶端为输入端口(74)，所述连通管(72)的上部外表面设置第一锥齿轮(75)，所述连通管(72)的上部外表面位于第一锥齿轮(75)的下部设置有限位轴承块(73)，所述第二电机(77)的驱动端设置有第二锥齿轮(76)，所述第一锥齿轮(75)和第二锥齿轮(76)之间相互啮合。
3.根据权利要求2所述的一种湖上固定式污水处理厂用低氧生化污水处理设备，其特征在于：所述限位轴承块(73)设在位移平台(61)中间段的上表面。
4.根据权利要求1所述的一种湖上固定式污水处理厂用低氧生化污水处理设备，其特征在于：两个所述第一齿轮(63)与上支架(3)上表面的齿条(4)相互啮合。
5.根据权利要求1所述的一种湖上固定式污水处理厂用低氧生化污水处理设备，其特征在于：四个所述滚轮(64)每两个设置在上支架(3)上表面的引导槽(5)内。
6.根据权利要求2所述的一种湖上固定式污水处理厂用低氧生化污水处理设备，其特征在于：所述输入端口(74)与外界的氧气输出端口相连。
说明书
一种湖上固定式污水处理厂用低氧生化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种湖上固定式污水处理厂用低氧生化污水处理设备。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
传统的污水处理需要用到曝气池和设备，然而传统的曝气设备氧气利用率较低，服务面积较小，能耗高，给实际使用带来不便。
实用新型内容
针对现有技术的不足，本实用新型提供了一种湖上固定式污水处理厂用低氧生化污水处理设备，解决了然而传统的曝气设备氧气利用率较低，服务面积较小，能耗高，给实际使用带来不便的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种湖上固定式污水处理厂用低氧生化污水处理设备，包括曝气池和上支架，所述上支架的底部四角处固定安装有四根支柱，所述上支架的上表面对称开设有两个引导槽，所述上支架的上表面位于两个引导槽的外侧设置有两个齿条，所述上支架的上侧通过齿条和引导槽设置有位移组件，所述位移组件中间段设置有旋转喷管组件。
所述位移组件包括位移平台，所述位移平台的底部贯穿设置有传动轴，所述位移平台的两端底部对称设置有四个滚轮，所述传动轴的两端设置有第一齿轮，所述传动轴的一端设置有从动轮，所述位移平台的上侧表面设置有第一电机，所述第一电机的驱动端设置有主动轮，所述主动轮与从动轮之间通过皮带实现传动连接。
优选的，所述旋转喷管组件包括喷管和第二电机，所述喷管的中间段上侧连通连通管，所述连通管的上顶端为输入端口，所述连通管的上部外表面设置第一锥齿轮，所述连通管的上部外表面位于第一锥齿轮的下部设置有限位轴承块，所述第二电机的驱动端设置有第二锥齿轮，所述第一锥齿轮和第二锥齿轮之间相互啮合。
优选的，所述限位轴承块设在位移平台中间段的上表面。
优选的，两个所述第一齿轮与上支架上表面的齿条相互啮合。
优选的，四个所述滚轮每两个设置在上支架上表面的引导槽内。
优选的，所述输入端口与外界的氧气输出端口相连。
有益效果
本实用新型提供了一种湖上固定式污水处理厂用低氧生化污水处理设备。与现有技术相比具备以下有益效果：
1、一种湖上固定式污水处理厂用低氧生化污水处理设备，通过上支架的上侧通过齿条和引导槽设置有位移组件，位移组件中间段设置有旋转喷管组件，位移组件包括位移平台，位移平台的底部贯穿设置有传动轴，位移平台的两端底部对称设置有四个滚轮，传动轴的两端设置有第一齿轮，传动轴的一端设置有从动轮，位移平台的上侧表面设置有第一电机，第一电机的驱动端设置有主动轮，主动轮与从动轮之间通过皮带实现传动连接，旋转喷管组件包括喷管和第二电机，喷管的中间段上侧连通连通管，连通管的上顶端为输入端口，连通管的上部外表面设置第一锥齿轮，连通管的上部外表面位于第一锥齿轮的下部设置有限位轴承块，第二电机的驱动端设置有第二锥齿轮，第一锥齿轮和第二锥齿轮之间相互啮合，解决了传统的曝气设备氧气利用率较低，服务面积较小，能耗高，给实际使用带来不便的问题。
2、一种湖上固定式污水处理厂用低氧生化污水处理设备，通过上支架的底部四角处固定安装有四根支柱，上支架的上表面对称开设有两个引导槽，上支架的上表面位于两个引导槽的外侧设置有两个齿条，上支架的上侧通过齿条和引导槽设置有位移组件，位移组件中间段设置有旋转喷管组件，解决了曝气设备的安装和维修需要放掉池内的水的问题，使得曝气设备的安装、维修，无需放水、池内无需任何配置。
（发明人：梁新亚;张晟一;王卫平;李建军;陈星;安太斌;张永隽）
