申请日2020.05.15
公开（公告）日2021.02.26
IPC分类号G01N1/10; G01N33/18
摘要
本实用新型提供一种化工污水排放检测装置，涉及化工污水检测领域。该化工污水排放检测装置，包括上顶盖、取样桶、包裹套、连接套和配重套，取样桶螺纹连接在上顶盖的底端内侧，包裹套螺纹连接在取样桶的底端外表面，连接套螺纹连接在包裹套底端内侧，配重套螺纹连接在连接套的底端外表面，取样桶的前面开设有进水口，进水口的上下两侧开设有凹槽，进水口的内部转动连接有密封垫，密封垫套接在凹槽的内部。该化工污水排放检测装置，通过设置连接套和包裹套配合取样桶能够实现通过取样桶和连接套之间的替换实现将取样桶设置在不同高度的效果，配合设置不同弹性的扭簧能够保证能够在指定高度时收集废水，能够达到调节分层取样废水高度的效果。
权利要求书

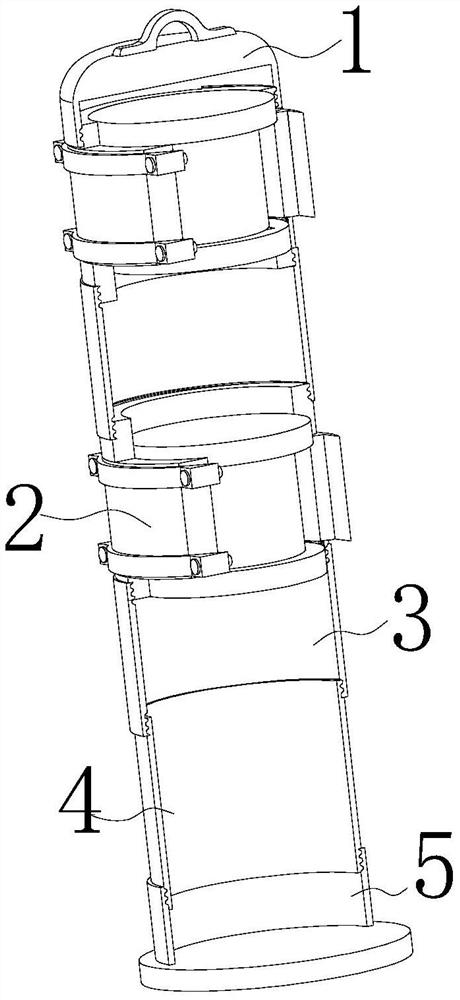

1.一种化工污水排放检测装置，包括上顶盖(1)、取样桶(2)、包裹套(3)、连接套(4)和配重套(5)，其特征在于：取样桶(2)螺纹连接在上顶盖(1)的底端内侧，包裹套(3)螺纹连接在取样桶(2)的底端外表面，连接套(4)螺纹连接在包裹套(3)底端内侧，配重套(5)螺纹连接在连接套(4)的底端外表面；
所述取样桶(2)的前面开设有进水口(6)，进水口(6)的上下两侧开设有凹槽(7)，进水口(6)的内部转动连接有密封垫(8)，密封垫(8)套接在凹槽(7)的内部，取样桶(2)的后面开设有密封口(9)，密封口(9)内部滑动连接有堵块(10)，堵块(10)与取样桶(2)螺纹连接，取样桶(2)的内底壁开设有卡槽(11)，卡槽(11)的内部滑动连接有卡块(12)，卡块(12)的上表面固定安装有取样杯(13)，取样杯(13)与取样桶(2)滑动连接；
所述密封垫(8)的中部偏左的位置固定安装有中心轴(14)，中心轴(14)贯穿密封垫(8)并延伸至密封垫(8)的两侧，中心轴(14)的外表面套接有扭簧(15)，扭簧(15)的一端与密封垫(8)固定连接，扭簧(15)和中心轴(14)套接在凹槽(7)的内部，中心轴(14)与凹槽(7)的内顶壁转动连接，扭簧(15)远离密封垫(8)的一端与凹槽(7)固定连接；
所述堵块(10)的外表面上下两侧固定安装有连接板(16)，连接板(16)的两端转动连接有螺栓(17)，螺栓(17)与取样桶(2)螺纹连接。
2.根据权利要求1所述的一种化工污水排放检测装置，其特征在于：所述取样桶(2)的外径与连接套(4)的外径相同，上顶盖(1)、包裹套(3)和配重套(5)的内径相同。
3.根据权利要求1所述的一种化工污水排放检测装置，其特征在于：所述进水口(6)的截面形状为半环形，半环形的右侧内端开设有缺口，密封垫(8) 的截面形状在进水口(6)的截面基础上左端外侧设置有凸出。
4.根据权利要求1所述的一种化工污水排放检测装置，其特征在于：所述堵块(10)的截面形状为半环形，半环形的尺寸与密封口(9)的尺寸相同，密封口(9)的高度等于取样杯(13)的高度与卡块(12)的厚度之和。
5.根据权利要求1所述的一种化工污水排放检测装置，其特征在于：所述卡槽(11)的截面形状为“T”形，卡块(12)的上表面与卡槽(11)的上表面平行。
6.根据权利要求1所述的一种化工污水排放检测装置，其特征在于：所述上顶盖(1)的顶端中心固定安装有把手，把手的形状为半环形。
说明书
一种化工污水排放检测装置
技术领域
本实用新型涉及化工污水检测技术领域，具体为一种化工污水排放检测装置。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水。化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。
化工污水由于深度较高，每层的浓度不同所以在取样的过程中需要分层取样，现有的分层取样装置是固定的一个整体，所以每次取样的高度式固定的，但是化工污水排放量的不同，所以液位也不仅相同，所以需要一种能够调整分层取样高度的装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种化工污水排放检测装置，解决了现有技术中分层取样装置取样高度不可调的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种化工污水排放检测装置，包括上顶盖、取样桶、包裹套、连接套和配重套，取样桶螺纹连接在上顶盖的底端内侧，包裹套螺纹连接在取样桶的底端外表面，连接套螺纹连接在包裹套底端内侧，配重套螺纹连接在连接套的底端外表面，取样桶的前面开设有进水口，进水口的上下两侧开设有凹槽，进水口的内部转动连接有密封垫，密封垫套接在凹槽的内部，取样桶的后面开设有密封口，密封口内部滑动连接有堵块，堵块与取样桶螺纹连接，取样桶的内底壁开设有卡槽，卡槽的内部滑动连接有卡块，卡块的上表面固定安装有取样杯，取样杯与取样桶滑动连接，密封垫的中部偏左的位置固定安装有中心轴，中心轴贯穿密封垫并延伸至密封垫的两侧，中心轴的外表面套接有扭簧，扭簧的一端与密封垫固定连接，扭簧和中心轴套接在凹槽的内部，中心轴与凹槽的内顶壁转动连接，扭簧远离密封垫的一端与凹槽固定连接，堵块的外表面上下两侧固定安装有连接板，连接板的两端转动连接有螺栓，螺栓与取样桶螺纹连接。
优选的，所述取样桶的外径与连接套的外径相同，上顶盖、包裹套和配重套的内径相同。
优选的，所述进水口的截面形状为半环形，半环形的右侧内端开设有缺口，密封垫的截面形状在进水口的截面基础上左端外侧设置有凸出。
优选的，所述堵块的截面形状为半环形，半环形的尺寸与密封口的尺寸相同，密封口的高度等于取样杯的高度与卡块的厚度之和。
优选的，所述卡槽的截面形状为“T”形，卡块的上表面与卡槽的上表面平行。
优选的，所述上顶盖的顶端中心固定安装有把手，把手的形状为半环形。
有益效果
本实用新型提供了一种化工污水排放检测装置。具备以下有益效果：
1、该化工污水排放检测装置，通过设置连接套和包裹套配合取样桶能够实现通过取样桶和连接套之间的替换实现将取样桶设置在不同高度的效果，配合设置不同弹性的扭簧能够保证能够在指定高度时收集废水，能够达到调节分层取样废水高度的效果。
2、该化工污水排放检测装置，通过在取样杯的底端固定安装卡块，以及设置与卡块适配的卡槽能够将取样杯稳定的固定在取样桶中，从而能够起到稳定收集废水的效果。
（发明人：施超）
