申请日2020.05.12
公开（公告）日2021.02.26
IPC分类号C02F9/02
摘要
本实用新型涉及污水处理技术领域，具体为一种高效的污水净化装置，包括机架，所述机架的内部通过螺栓连接有过滤箱，所述过滤箱的内部设置有过滤机构，所述机架的左侧设置有抖动机构，所述过滤箱的底部连通有连接管，所述连接管的右端连通有储存水箱，所述储存水箱的内部设置有浮沉机构，所述连接管的内部设置有水泵。该高效的污水净化装置，通过三层过滤净化，使得污水处理的效果达到最佳，而过滤的过程中，电机的启动将控制转动片的转动，转动片将直接带动整个连接架进行上下的抖动，连接架的抖动直接控制过滤机构的上下抖动，可以很好的保证污水在过滤净化的过程中，杂质不会堵住过滤层的孔，进一步的提高了污水的过滤效果。
权利要求书

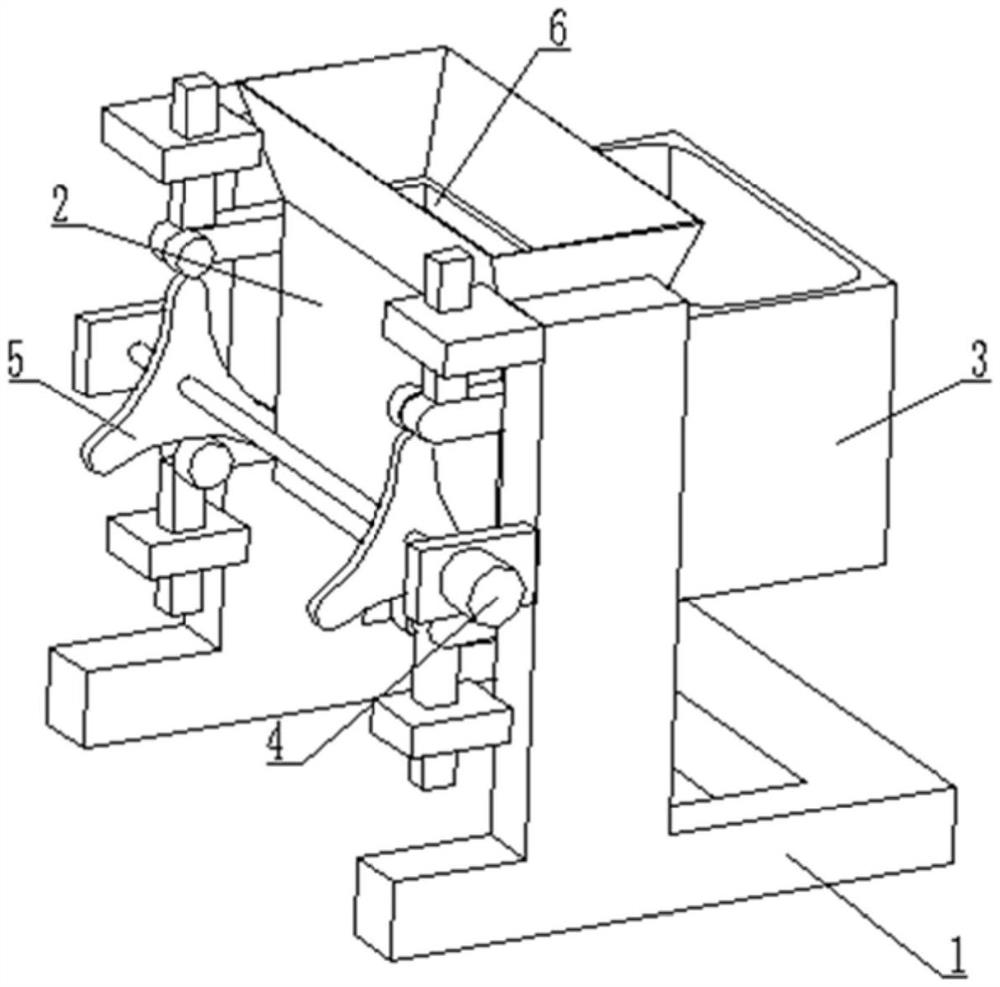

1.一种高效的污水净化装置，包括机架(1)，其特征在于：所述机架(1)的内部通过螺栓连接有过滤箱(2)，所述过滤箱(2)的内部设置有过滤机构(6)，所述机架(1)的左侧设置有抖动机构(5)，所述过滤箱(2)的底部连通有连接管(8)，所述连接管(8)的右端连通有储存水箱(3)，所述储存水箱(3)的内部设置有浮沉机构(9)，所述连接管(8)的内部设置有水泵(11)，所述储存水箱(3)的右侧连通有输出管(10)，所述输出管(10)的内部设置有阀体(12)。
2.根据权利要求1所述的高效的污水净化装置，其特征在于：所述过滤箱(2)的两侧卡接有密封片(7)，所述密封片(7)的材质为橡胶材质，且密封片(7)的结构呈多个Z字形连接而成。
3.根据权利要求1所述的高效的污水净化装置，其特征在于：所述抖动机构(5)包括有连接架(52)，所述连接架(52)的后部转动连接有两个转轮(53)，所述机架(1)的前部通过螺栓连接有电机(4)，所述电机(4)的输出端贯穿机架(1)的内部并焊接有转动轴(13)，所述转动轴(13)的表面焊接有转动片(51)，所述转动片(51)的表面和两个转轮(53)的表面相互接触，所述连接架(52)的上表面和下表面均焊接有限位杆(54)，所述限位杆(54)的表面均滑动连接有固定套(55)，所述固定套(55)的表面焊接在机架(1)的内部。
4.根据权利要求1所述的高效的污水净化装置，其特征在于：所述抖动机构(5)的数量设置有两个，且两个抖动机构(5)均以机架(1)的中心线为对称轴对称分布。
5.根据权利要求1所述的高效的污水净化装置，其特征在于：所述过滤机构(6)包括有过滤网(61)、活性炭过滤板(62)和纳滤膜过滤板(63)，所述过滤网(61)、活性炭过滤板(62)和纳滤膜过滤板(63)的两侧均贯穿密封片(7)的内部并焊接在两个连接架(52)之间。
6.根据权利要求1所述的高效的污水净化装置，其特征在于：所述浮沉机构(9)包括有沉架(91)，所述沉架(91)的内壁卡接有滤布(92)，所述滤布(92)的上表面粘接有浮箱(93)，所述沉架(91)的表面滑动连接在储存水箱(3)的内壁。
说明书
一种高效的污水净化装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种高效的污水净化装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前很多的污水处理过滤装置在使用的过程中，因为一些污水中存在的杂质过多，很容易将过滤网堵住，导致过滤效果不佳，达不到所需要的要求。鉴于此，我们提出一种高效的污水净化装置。
实用新型内容
本实用新型的目的在于提供一种高效的污水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种高效的污水净化装置，包括机架，所述机架的内部通过螺栓连接有过滤箱，所述过滤箱的内部设置有过滤机构，所述机架的左侧设置有抖动机构，所述过滤箱的底部连通有连接管，所述连接管的右端连通有储存水箱，所述储存水箱的内部设置有浮沉机构，所述连接管的内部设置有水泵，所述储存水箱的右侧连通有输出管，所述输出管的内部设置有阀体。
优选的，所述过滤箱的两侧卡接有密封片，所述密封片的材质为橡胶材质，且密封片的结构呈多个Z字形连接而成。
优选的，所述抖动机构包括有连接架，所述连接架的后部转动连接有两个转轮，所述机架的前部通过螺栓连接有电机，所述电机的输出端贯穿机架的内部并焊接有转动轴，所述转动轴的表面焊接有转动片，所述转动片的表面和两个转轮的表面相互接触，所述连接架的上表面和下表面均焊接有限位杆，所述限位杆的表面均滑动连接有固定套，所述固定套的表面焊接在机架的内部。
优选的，所述抖动机构的数量设置有两个，且两个抖动机构均以机架的中心线为对称轴对称分布。
优选的，所述过滤机构包括有过滤网、活性炭过滤板和纳滤膜过滤板，所述过滤网、活性炭过滤板和纳滤膜过滤板的两侧均贯穿密封片的内部并焊接在两个连接架之间。
优选的，所述浮沉机构包括有沉架，所述沉架的内壁卡接有滤布，所述滤布的上表面粘接有浮箱，所述沉架的表面滑动连接在储存水箱的内壁。
与现有技术相比，本实用新型的有益效果是：
1.该高效的污水净化装置，通过过滤网，活性炭过滤板和纳滤膜过滤板进行三层过滤净化，使得污水处理的效果达到最佳，而过滤的过程中，电机的启动将控制转动片的转动，转动片将直接带动整个连接架进行上下的抖动，连接架的抖动直接控制过滤机构的上下抖动，可以很好的保证污水在过滤净化的过程中，杂质不会堵住过滤层的孔，进一步的提高了污水的过滤效果。
2.该高效的污水净化装置，通过浮沉机构开始浮在水面上，然后慢慢的因为重量的原因向水中下沉，而在下沉的过程中将带动滤布重新对水进行一个快速沉淀的效果，可以很好的减少自然沉淀的时间，进一步的提高了污水的净化效果。
（发明人：雷天法）
