申请日2021.01.25
公开（公告）日2021.03.16
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种强化快速渗滤污水处理模块组合系统及方法，属于污水处理技术领域，其中，强化快速渗滤污水处理模块组合系统包括预处理池、厌氧池和快速渗滤池，所述预处理池用于对污水进行隔油处理，所述厌氧池用于对经过隔油处理的污水中的有机物进行去除，所述快速渗滤池用于对经过所述厌氧池处理后的污水进行净化处理；所述预处理池与所述厌氧池之间通过管路相连通，管路上设置有阀门，位于所述快速渗滤池上方的所述厌氧池的上部侧面开设有第一出水口，所述第一出水口的下部设置有第一水槽；本发明采用均匀的分导式方法将水引入土壤层下面，有效避免了水对土壤层的破坏和水淹。
权利要求书

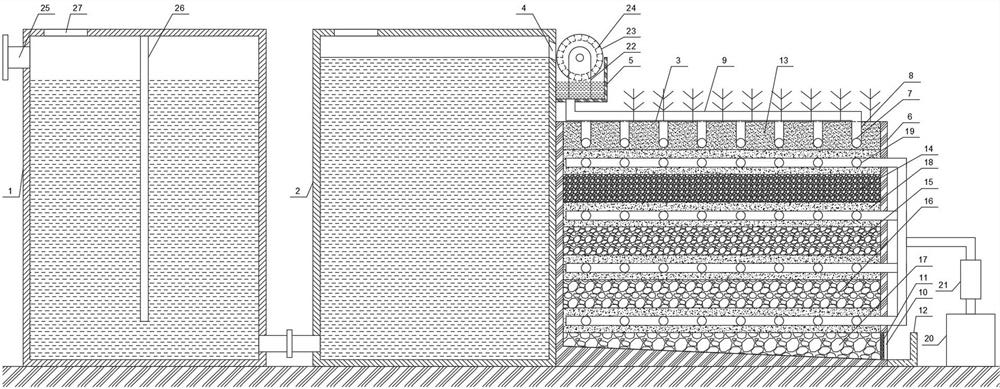

1.一种强化快速渗滤污水处理模块组合系统，其特征在于：包括预处理池、厌氧池和快速渗滤池，所述预处理池用于对污水进行隔油处理，所述厌氧池用于对经过隔油处理的污水中的有机物进行去除，所述快速渗滤池用于对经过所述厌氧池处理后的污水进行净化处理；所述预处理池与所述厌氧池之间通过管路相连通，管路上设置有阀门，位于所述快速渗滤池上方的所述厌氧池的上部侧面开设有第一出水口，所述第一出水口的下部设置有第一水槽；
所述快速渗滤池包括渗滤池本体，所述渗滤池本体内设置有填料层单元，所述填料层单元的内部且靠近其上表面位置埋设有布水管，布水管上带有渗水孔，每个布水管通过一根导水管与位于所述渗滤池本体上方的分水管相连通，所述分水管的一端封闭且另一端与所述第一水槽的底部相连通，所述渗滤池本体的下部外侧开设有第二出水口，所述第二出水口内设置有过滤网，所述第二出水口的外侧设置有第二水槽，所述渗滤池本体的内侧底部呈倾斜设置且靠近所述第二水槽的一端低于远离所述第二水槽的一端。
2.根据权利要求1所述的一种强化快速渗滤污水处理模块组合系统，其特征在于：所述填料层单元包括自上而下依次设置的土壤层、第一填料层、第二填料层、第三填料层和第四填料层，所述第一填料层、所述第二填料层、所述第三填料层和所述第四填料层的填料直径依次增大，所述土壤层上种植有植物。
3.根据权利要求2所述的一种强化快速渗滤污水处理模块组合系统，其特征在于：所述第一填料层与所述第二填料层之间、所述第二填料层与所述第三填料层之间、以及所述第三填料层与所述第四填料层之间分别设置一个通风层，全部的通风层内分别埋设有通风管路，通风管路上带有通气孔，全部的通风管路并联在一起并通过管路与鼓风机相连通。
4.根据权利要求3所述的一种强化快速渗滤污水处理模块组合系统，其特征在于：所述鼓风机与所述通风层之间的管路上设置有加热管。
5.根据权利要求1所述的一种强化快速渗滤污水处理模块组合系统，其特征在于：所述第一水槽内通过支撑架转动设置有水轮，所述水轮的圆周面上开设有水斗槽。
6.根据权利要求1所述的一种强化快速渗滤污水处理模块组合系统，其特征在于：所述预处理池的侧面设置污水入口，所述预处理池内设置有垂直于水面的隔油挡板，所述隔油挡板的底部伸入污水中且所述隔油挡板的底部与所述预处理池的底部之间留有间隙。
7.根据权利要求1所述的一种强化快速渗滤污水处理模块组合系统，其特征在于：所述预处理池的顶部和所述厌氧池的顶部分别设置一个检查口。
8.一种强化快速渗滤污水处理方法，其特征在于，包括以下步骤：
步骤一，污水由污水入口进入预处理池，污水进入预处理池后污水中的油分被隔油挡板阻挡在左侧；
步骤二，经过隔油处理的污水由管道进入厌氧池内，在厌氧池内进行厌氧消化处理；
步骤三，厌氧消化处理后的污水由第一出水口进入第一水槽内，第一水槽内的污水由分水管分别向埋设在填料层单元内的布水管输送水，布水管内的水由布水管上的渗水孔渗入填料层单元中；
步骤四，污水进入填料层单元后进行净化处理，经过净化处理后的水由第二出水口并经过过滤网过滤后进入第二水槽，完成污水的处理。
9.根据权利要求8所述的一种强化快速渗滤污水处理方法，其特征在于：在步骤三中，当经过厌氧消化处理后的污水由第一出水口进入第一水槽的过程中，污水先被引流到水轮上的水斗槽内，水轮在水势的作用下进行旋转，并在旋转过程中将水导入第一水槽内，以增加第一水槽内水中的氧含量。
说明书
一种强化快速渗滤污水处理模块组合系统及方法
技术领域
本发明涉及污水处理技术领域，尤其是涉及一种强化快速渗滤污水处理模块组合系统及方法。
背景技术
快速渗滤污水处理技术是一种新的污水处理方法，通过渗滤介质及介质上生长的微生物对水中有机物质的过滤截留、吸附与分解作用，实现对废水的净化效果。该方法不仅具有低投资、低能耗、低成本等优点，并且有一定的脱氮除磷效果，因此能够应用于城镇和小区生活污水的处理，尤其对于氨氮值高、水量较少、要求运维简单方便、用地有限的农村污水处理，快速渗滤污水处理系统相对于用地面积大的人工湿地更有优势。目前该技术已被广泛应用于城镇、农村生活污水、洗浴废水、微污染河水和富营养化湖库、养殖废水、工业废水、垃圾渗滤液和二级污水处理厂出水等不同类型水体的处理，尤其是在减轻分散式生活污水污染源对地面水环境造成的污染和对水生生态造成的破坏方面，具有广泛的经济效益、生态效益和社会效益。
然而，现在的快速渗滤污水处理系统采用直接漫灌的方式引入土壤层，容易对土壤层造成破坏和水淹，而且填料层的通气性较差，会影响填料层内微生物对污水中有机物质的吸附和分解。
发明内容
有鉴于此，本发明的目的是针对现有技术的不足，提供一种强化快速渗滤污水处理模块组合系统及方法，采用均匀的分导式方法将水引入土壤层下面，有效避免了水对土壤层的破坏和水淹。
为达到上述目的，本发明采用以下技术方案：
一种强化快速渗滤污水处理模块组合系统，包括预处理池、厌氧池和快速渗滤池，所述预处理池用于对污水进行隔油处理，所述厌氧池用于对经过隔油处理的污水中的有机物进行去除，所述快速渗滤池用于对经过所述厌氧池处理后的污水进行净化处理；所述预处理池与所述厌氧池之间通过管路相连通，管路上设置有阀门，位于所述快速渗滤池上方的所述厌氧池的上部侧面开设有第一出水口，所述第一出水口的下部设置有第一水槽；
所述快速渗滤池包括渗滤池本体，所述渗滤池本体内设置有填料层单元，所述填料层单元的内部且靠近其上表面位置埋设有布水管，布水管上带有渗水孔，每个布水管通过一根导水管与位于所述渗滤池本体上方的分水管相连通，所述分水管的一端封闭且另一端与所述第一水槽的底部相连通，所述渗滤池本体的下部外侧开设有第二出水口，所述第二出水口内设置有过滤网，所述第二出水口的外侧设置有第二水槽，所述渗滤池本体的内侧底部呈倾斜设置且靠近所述第二水槽的一端低于远离所述第二水槽的一端。
进一步地，所述填料层单元包括自上而下依次设置的土壤层、第一填料层、第二填料层、第三填料层和第四填料层，所述第一填料层、所述第二填料层、所述第三填料层和所述第四填料层的填料直径依次增大，所述土壤层上种植有植物。
进一步地，所述第一填料层与所述第二填料层之间、所述第二填料层与所述第三填料层之间、以及所述第三填料层与所述第四填料层之间分别设置一个通风层，全部的通风层内分别埋设有通风管路，通风管路上带有通气孔，全部的通风管路并联在一起并通过管路与鼓风机相连通。
进一步地，所述鼓风机与所述通风层之间的管路上设置有加热管。
进一步地，所述第一水槽内通过支撑架转动设置有水轮，所述水轮的圆周面上开设有水斗槽。
进一步地，所述预处理池的侧面设置污水入口，所述预处理池内设置有垂直于水面的隔油挡板，所述隔油挡板的底部伸入污水中且所述隔油挡板的底部与所述预处理池的底部之间留有间隙。
进一步地，所述预处理池的顶部和所述厌氧池的顶部分别设置一个检查口。
另外，本发明还提供一种强化快速渗滤污水处理方法，包括以下步骤：
步骤一，污水由污水入口进入预处理池，污水进入预处理池后污水中的油分被隔油挡板阻挡在左侧；
步骤二，经过隔油处理的污水由管道进入厌氧池内，在厌氧池内进行厌氧消化处理；
步骤三，厌氧消化处理后的污水由第一出水口进入第一水槽内，第一水槽内的污水由分水管分别向埋设在填料层单元内的布水管输送水，布水管内的水由布水管上的渗水孔渗入填料层单元中；
步骤四，污水进入填料层单元后进行净化处理，经过净化处理后的水由第二出水口并经过过滤网过滤后进入第二水槽，完成污水的处理。
进一步地，在步骤三中，当经过厌氧消化处理后的污水由第一出水口进入第一水槽的过程中，污水先被引流到水轮上的水斗槽内，水轮在水势的作用下进行旋转，并在旋转过程中将水导入第一水槽内，以增加第一水槽内水中的氧含量。
本发明的有益效果是：
本发明针对现有技术中，现在的快速渗滤污水处理系统采用直接漫灌的方式引入土壤层，容易对土壤层造成破坏和水淹的技术问题，提供一种强化快速渗滤污水处理模块组合系统，包括预处理池、厌氧池和快速渗滤池，所述预处理池用于对污水进行隔油处理，所述厌氧池用于对经过隔油处理的污水中的有机物进行去除，所述快速渗滤池用于对经过所述厌氧池处理后的污水进行净化处理；所述预处理池与所述厌氧池之间通过管路相连通，管路上设置有阀门，位于所述快速渗滤池上方的所述厌氧池的上部侧面开设有第一出水口，所述第一出水口的下部设置有第一水槽。
其中，所述快速渗滤池包括渗滤池本体，所述渗滤池本体内设置有填料层单元，所述填料层单元的内部且靠近其上表面位置埋设有布水管，布水管上带有渗水孔，每个布水管通过一根导水管与位于所述渗滤池本体上方的分水管相连通，所述分水管的一端封闭且另一端与所述第一水槽的底部相连通，所述渗滤池本体的下部外侧开设有第二出水口，所述第二出水口内设置有过滤网，所述第二出水口的外侧设置有第二水槽，所述渗滤池本体的内侧底部呈倾斜设置且靠近所述第二水槽的一端低于远离所述第二水槽的一端。
本发明采用上述结构后，由于采用均匀的分导式方法将水引入土壤层下面，有效避免了水对土壤层的破坏和水淹。
另外，为了解决填料层的通气性较差，会影响填料层内微生物对污水中有机物质的吸附和分解的技术问题，在所述第一填料层与所述第二填料层之间、所述第二填料层与所述第三填料层之间、以及所述第三填料层与所述第四填料层之间分别设置一个通风层，全部的通风层内分别埋设有通风管路，通风管路上带有通气孔，全部的通风管路并联在一起并通过管路与鼓风机相连通。
本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在所写的说明书、权利要求书、以及附图中所特别指出的结构来实现和获得。
（发明人：李丰登;孙长城;桑书梅）
