申请日2020.05.11
公开（公告）日2021.02.26
IPC分类号E03F3/04; E03F3/02
摘要
本实用新型涉及污水管道技术领域，且公开了一种拦截杂质的污水管道，包括拦截管道、螺纹连接在拦截管道右端的第一管道和螺纹连接于拦截管道左端的第二管道，第一管道位于第二管道上方，拦截管道包括螺纹连接在第一管道和第二管道之间的拦截管道本体、固定连接在拦截管道本体内底端的定位柱、位于定位柱上端的拦截圆筒和螺纹连接在靠近拦截管道本体上端外壁的盖子，设置拦截管道，使杂质被拦截在管道内，方便工作人员定时清理，降低污水管道堵塞的风险，设置第一定位架和第二定位架可以让第一管道和第二管道与拦截管道的连接处密封性更好。
权利要求书

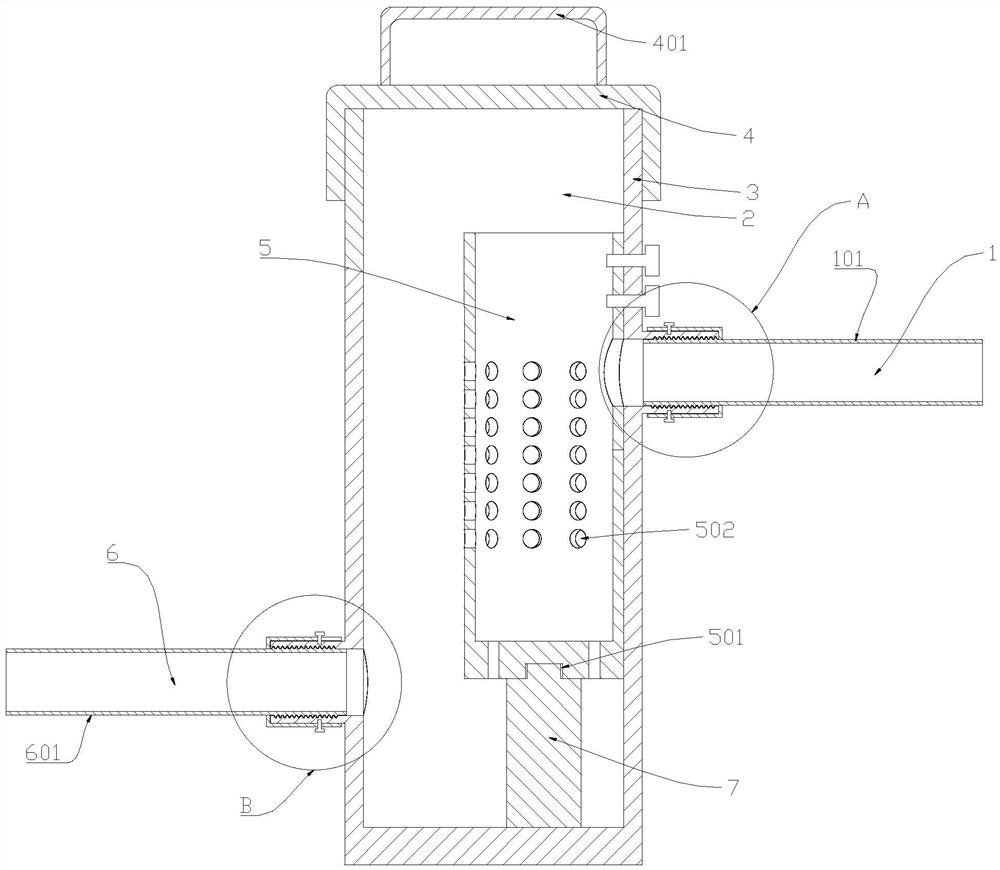

1.一种拦截杂质的污水管道，其特征在于：包括拦截管道(2)、螺纹连接在拦截管道(2)右端的第一管道(1)和螺纹连接于拦截管道(2)左端的第二管道(6)，第一管道(1)位于第二管道(6)上方；
拦截管道(2)包括螺纹连接在第一管道(1)和第二管道(6)之间的拦截管道本体(3)、固定连接在拦截管道本体(3)内底端的定位柱(7)、位于定位柱(7)上端的拦截圆筒(5)和螺纹连接在靠近拦截管道本体(3)上端外壁的盖子(4)，拦截圆筒(5)右端与拦截管道本体(3)右端之间通过至少两个螺钉固定；
第一管道(1)包括第一管道本体(101)和固定连接在靠近第一管道本体(101)左端外壁上的第一定位架(102)；
第二管道(6)包括第二管道本体(601)和固定连接在靠近第二管道本体(601)右端外壁上的第二定位架(602)。
2.根据权利要求1所述的一种拦截杂质的污水管道，其特征在于：所述拦截管道本体(3)右端设置有第一连接端(301)，所述第一连接端(301)内部与靠近第一管道本体(101)左端的外部螺纹连接，所述第一连接端(301)与第一定位架(102)通过螺钉连接，所述拦截管道本体(3)左端设置有第二连接端(302)，所述第二连接端(302)内部与靠近第二管道本体(601)右端的外部螺纹连接，所述第二连接端(302)与第二定位架(602)通过螺钉连接。
3.根据权利要求1所述的一种拦截杂质的污水管道，其特征在于：所述拦截圆筒(5)外壁开设有多个出水孔(502)，且其底端开设有不完全限位孔(501)，所述不完全限位孔(501)与定位柱(7)上端相插接，且两者为间隙配合，所述拦截圆筒(5)右端开设有进水孔(503)，所述进水孔(503)与第一连接端(301)相连通。
4.根据权利要求1所述的一种拦截杂质的污水管道，其特征在于：所述第一管道(1)和第二管道(6)与拦截管道本体(3)的连接处均设置有密封圈。
5.根据权利要求1所述的一种拦截杂质的污水管道，其特征在于：所述拦截圆筒(5)外部固定安装有第二提手(504),所述盖子(4)上端固定安装有第一提手(401)。
6.根据权利要求1所述的一种拦截杂质的污水管道，其特征在于：所述拦截圆筒(5)内设有刮板结构，所述刮板结构包括固定连接在支架上外部电机(12)、可拆卸连接于外部电机(12)输出端的第二锥齿轮(11)、与第二锥齿轮(11)侧端相啮合连接的第一锥齿轮(10)、可拆卸连接于第一锥齿轮(10)内部的转轴(9)和转轴(9)下端外部固定连接有的刮板(8)，刮板(8)远离转轴(9)的一侧与拦截圆筒(5)的内壁相接触，所述外部电机(12)、第二锥齿轮(11)和第一锥齿轮(10)均安装在拦截管道(2)外部。
说明书
一种拦截杂质的污水管道
技术领域
本实用新型涉及污水管道领域，具体为一种拦截杂质的污水管道。
背景技术
在新农村建设改造过程中，各种建造及其家庭用水非常多，水的使用量是非常大的，转变而成的污水也是非常多的，因此新农村的污水管道的改造也是非常重要的。
但是现有的污水管道在实际的运行中，很容易被污水中含有的泥沙、树叶等杂质堵塞，导致管道无法正常使用，尤其在雨季，两边的排污管道一旦被堵塞，地面就会严重积水，造成内涝的情况发生，而且排水不及时，有可能会对农作物造成损伤。
实用新型内容
本实用新型提供了一种拦截杂质的污水管道，具有拦截污水中的杂质，降低污水管道堵塞的优点。
本实用新型提供如下技术方案：一种拦截杂质的污水管道，包括拦截管道、螺纹连接在拦截管道右端的第一管道和螺纹连接于拦截管道左端的第二管道，第一管道位于第二管道上方，拦截管道包括螺纹连接在第一管道和第二管道之间的拦截管道本体、固定连接在拦截管道本体内底端的定位柱、位于定位柱上端的拦截圆筒和螺纹连接在靠近拦截管道本体上端外壁的盖子，拦截圆筒右端与拦截管道本体右端之间通过至少两个螺钉固定，第一管道包括第一管道本体和固定连接在靠近第一管道本体左端外壁上的第一定位架，第二管道包括第二管道本体和固定连接在靠近第二管道本体右端外壁上的第二定位架。
可选的，所述拦截管道本体右端设置有第一连接端，所述第一连接端内部与靠近第一管道本体左端的外部螺纹连接，所述第一连接端与第一定位架通过螺钉连接，所述拦截管道本体左端设置有第二连接端，所述第二连接端内部与靠近第二管道本体右端的外部螺纹连接，所述第二连接端与第二定位架通过螺钉连接。
可选的，所述拦截圆筒外壁开设有多个出水孔，且其底端开设有不完全限位孔，所述不完全限位孔与定位柱上端相插接，且两者为间隙配合，所述拦截圆筒右端开设有进水孔，所述进水孔与第一连接端相连通。
可选的，所述第一管道和第二管道与拦截管道本体的连接处设置均有密封圈。
可选的，所述拦截圆筒外部固定安装有提手，所述盖子上端固定安装有提手。
可选的，所述拦截圆筒内设有刮板结构，所述刮板结构包括固定连接在支架上外部电机、可拆卸连接于外部电机输出端的第一锥齿轮、啮合连接于第一锥齿轮的侧端的第二锥齿轮、可拆卸连接于第二锥齿轮内部的转轴和固定连接在转轴下端外部的刮板，所述刮板远离转轴的一侧与拦截圆筒的内壁相接触，所述外部电机、第一锥齿轮和第二锥齿轮均安装在拦截管道外部。
本实用新型具备以下有益效果：
1、设置拦截管道，使杂质被拦截在管道内，方便工作人员定时清理，降低污水管道堵塞的风险。
2、设置第一定位架和第二定位架可以让第一管道和第二管道与拦截管道的连接处密封性更好，而且通过螺钉把第一定位架和第二定位架与拦截管道固定在一起，可以让第一管道和第二管道与拦截管道的连接更加固定。
（发明人：柴良;葛松阳）
