申请日2020.05.14
公开（公告）日2021.02.26
IPC分类号F04D13/08; F04D15/00; F04D9/04; F04D29/70; F04D29/22
摘要
本实用新型公开了一种具有过滤功能的潜水泵，包括泵体、电源、定子电机、油封、轴承、叶轮、网罩、出水口、过滤网、真空泵、检测装置、联动开关、叶轮螺栓。叶轮及轴承部位的磨损在机械磨损中最为严重，本发明增加过滤功能利用负压效应在增加过滤功能同时增加进水量，达到防止污水中的块状颗粒进入潜水泵泵体内又不影响进水效率，极大的降低了轴承及叶轮的磨损，增加潜水泵寿命，因减少了轴承及叶轮磨损带来的机械损耗，因而增加了潜水泵的扬程，从而提高了潜水泵的整机效率。
权利要求书
1.一种具有过滤功能的潜水泵，包括泵体、电源、定子电机、油封、轴、叶轮、网罩、出水口，其特征在于：电源位于定子电机上方，定子电机位于油封上方，泵体位于油封下方，泵体侧方设有出水口，所述泵体内设有叶轮；所述叶轮下方设有过滤网，所述泵体上方，油封的下方过滤网上方连接真空泵，所述真空泵上设有联动开关；所述泵体上设有检测装置，所述检测装置位于泵体顶部，真空泵接口下方；所述真空泵上的联动开关与检测装置进行联动；所述叶轮固定于轴上，所述轴底端设有叶轮螺栓，所述泵体下方连接网罩。
2.根据权利要求1所述的一种具有过滤功能的潜水泵，其特征在于：所述泵体连接真空泵，所述真空泵开口位于叶轮上方。
3.根据权利要求1所述的一种具有过滤功能的潜水泵，其特征在于：检测装置位于叶轮上方。
4.根据权利要求1所述的一种具有过滤功能的潜水泵，其特征在于：所述网罩上设有网孔。
说明书
一种具有过滤功能的潜水泵
技术领域
本实用新型属于潜水泵领域，涉及一种具有过滤功能的潜水泵。
背景技术
潜水泵具有体积小、安装方便、性能可靠等优点被广泛用于矿井、井下救援等多个场合的排水工作。潜水泵工作环境，一般是含有泥沙、矸石或者煤粉等含有块状颗粒的混合污水，因这些块状颗粒进入泵体内，与高速运转的零件尤其是轴接触，导致了严重的机械磨损问题，该磨损直接导致目前我国的潜水泵寿命短问题，目前我国生产的潜水泵寿命约为进口潜水泵使用时间的十分之一。传统的潜水泵在泵体入口处设有一些简单的网罩，但这种网罩对防止较大块状颗粒进入泵体起作用，当人们希望网罩的过滤功能更强时对网罩的网孔进行了缩小，但是网孔越小对进水量存在反作用。网孔越小，越影响进水效率，从而限制了潜水泵的扬程。
实用新型内容
为了解决上述存在的不足之处及缺点，本实用新型专利提出了一种具有过滤功能的潜水泵。

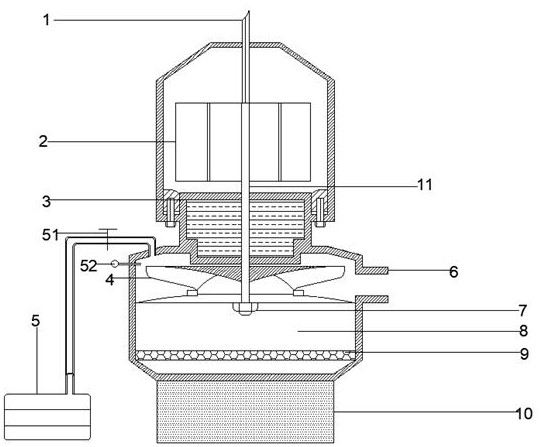

一种具有过滤功能的潜水泵，包括泵体、电源、定子电机、油封、轴、叶轮、网罩、出水口。电源位于定子电机上方，定子电机位于油封上方，泵体位于油封下方，泵体侧方设有出水口，泵体内设有叶轮；叶轮下方设有过滤网，油封下方过滤网上方泵体处设有真空泵，真空泵管路上设有联动开关；泵体上设有检测装置，检测装置位于泵体顶部，真空泵接口下方；真空泵上的联动开关与检测装置进行联动；叶轮固定于轴上，轴底端设有叶轮螺栓，泵体下方连接网罩；
优选的，泵体连接真空泵，真空泵开口位于叶轮上方。
优选的，检测装置位于叶轮上方。
优选的，网罩上设有网孔。
本实用新型的工作原理是：在潜水泵通电之前，会先启动真空泵，经过一段时间后，泵体内形成负压，因内外压差的存在，水快速进入泵体内，因为过滤网的存在，水中颗粒被过滤，此时启动潜水泵，叶轮高速运转，转化为水流的动能经出水口排出；当水流超过设定限位时，检测装置将信号传输至真空泵开关，开关关闭，真空泵停止工作，此时泵体内因为叶轮的高速运转保持着泵体内的低压状态，水流仍能快速通过过滤网进入泵体。当水流低于设定限位时，真空泵开启，进行抽真空动作增加泵体内的负压度，从而增加内外压差，提高水流进入泵体内的效率，潜水泵达到高效抽水效率，并有效过滤水中颗粒，减少了轴的磨损造成的机械损失。
本实用新型所达到的有益效果是：1、叶轮及轴部位的磨损在机械磨损中最为严重，本发明增加过滤功能防止污水中的块状颗粒进入潜水泵泵体内，因而极大的降低了轴及叶轮的磨损，增加潜水泵寿命； 2、本发明通过增加过滤网和真空泵的设计，使得进入泵体内的水流无块状颗粒，因真空泵的作用，有效改善了因增加滤网导致的水流减少的问题，部件成本低廉，可操作性强，维护成本低；3、减少轴和叶轮的机械损耗增加了潜水泵的机械效率，因而增加了潜水泵的扬程，从而提高了潜水泵的整机工作效率。
（发明人：郭福和;郭开元）
