申请日2020.11.04
公开（公告）日2021.03.12
IPC分类号E03F3/04; E03F7/00
摘要
本发明公开了一种可自动调节流量并清堵的排水装置，包括左管道和右管道，所述左管道和右管道内部均连通左管道排污水管，所述左管道内上半部分设有打气腔，该装置结构简单，操作便捷，克服需要靠管道高低差和管道直径来控制排量速度的问题，同时能够解决管道内堵塞的问题，大大提高排污效率，保证了城市排污系统的顺畅，该装置在使用时，可以通过使用该装置实现根据管道内的水位高度自动控制排污速度，同时当管道内堵塞时能够自动对管道内堵塞物进行清除，从而能有效保证排污的效率。
权利要求书

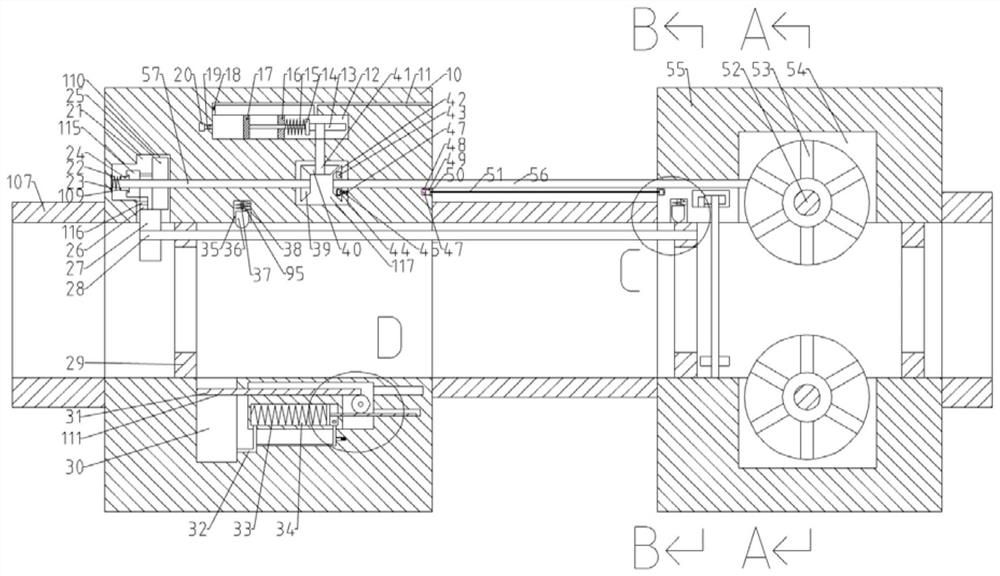

1.一种可自动调节流量并清堵的排水装置，包括左管道和右管道，其特征在于：所述左管道和右管道内部均连通左管道排污水管，所述左管道内上半部分设有打气腔，所述左管道左端上腔壁上开有开口向下的控制腔，所述左管道左端下腔壁上开有开口向上的清堵腔，所述右管道内设有电动机，所述电动机后侧设有调速腔，所述调速腔后侧设有传动腔，所打气腔内设有控制机构，所述清堵腔内设有清堵机构，所述电动机内设有调速机构，所述传动腔内设有打气机构，所述打气机构包括转动连接在所述调速腔内的动力轴，所述动力轴前端端动力连接与电动机，所动力轴后端固定连接有第一调速轮，所述第一调速轮下侧所述调速腔前后腔壁上从上到下分别转动连接有中间轴和调速轴，所述中间轴上通过花键连接有中间轮，所述中间轮后端所述中间轴上还转动连接有液位滑块，所述液位滑块与所述中间轴转动连接，所述液位滑块后端有所述调速腔后腔壁之间固定有液位弹簧，所述液位滑块后端还固定有液位拉绳，所述调速轴前端固定连接有第二调速轮，所述调速腔后端所述右管道内部连通所述左管道排污水管的通道上下腔壁上均开有指向所述左管道排污水管中心方形的水轮槽，所述调速轴后端贯穿所述调速腔且贯穿所述右管道上端的水轮槽，所述调速轴后端还伸入到所述传动腔内，所述右管道内部通道左端上下腔壁上转动连接有液位杆，所述右管道内部通道上侧还设有探测腔，所述液位杆上端贯穿所述右管道内部通道上腔壁且伸入到所述探测腔内，所述液位杆是端位于所述探测腔内部分固定连接有探测齿轮，所述探测齿轮右端啮合有探测齿板，所述探测腔前腔壁上开有开口向后的探测槽，所述探测槽内滑动连接有探测滑块，所述探测滑块后端固定在所述探测齿板前端，所述探测滑块前端与所述探测槽前腔壁之间固定有探测弹簧，所述探测滑块上端还固定有探测拉绳，所述液位杆位于所述右管道内部通道部分滑动连接有液位套筒，所述液位拉绳右端固定连接在所述液位套筒上端，所述液位套筒转动连接有浮力环，所述浮力环上固定有桨叶，所述浮力环通过花键连接在所述液位杆上，所述右管道内部通道左右两端和所述左管道内部通道左端均设有中间固定有筛网的隔断环，所述右管道左端的隔断环上端通过螺纹连接有丝杠，所述丝杠左端贯穿所述左管道左端的隔断环，所述左管道左端的隔断环与所述丝杠之间转动连接，所述丝杠左端还固定连接有从动齿轮，所述右管道内部通道左端上腔壁上开有开口向下的启动槽，所述启动槽内滑动连接有启动滑块，所述启动滑块上端有所述启动槽上腔壁之间固定有启动弹簧，所述启动槽上腔壁上还设有左管道第二触发器，所述启动槽右腔壁上还设有感应器。
2.根据权利要求1一种可自动调节流量并清堵的排水装置，其特征在于：所述控制机构包括转动连接在所述控制腔左右腔壁上的控制轴，所述控制轴左端转动连接有控制套筒，所述控制套筒左端设有左管道磁铁，所述控制腔左腔壁上设有电磁铁，所述控制套筒与所述控制腔左腔壁之间固定有控制弹簧，所述控制套筒右端转动连接有移动齿轮，所述移动齿轮通过杆连接有控制齿轮，所述移动齿轮和所述控制齿轮均通过花键连接在所述控制轴上，所述控制腔下端左腔壁上还转动连接有换向轴，所述换向轴右端固定有换向齿轮，所述换向齿轮与所述从动齿轮啮合，所述控制齿轮也与所述从动齿轮啮合，所述控制腔右侧还设有啮合腔，所述控制轴右端贯穿所控制腔且伸入到所述啮合腔内，所述控制轴右端位于所述啮合腔内部分固定连接有控制锥齿轮，所述啮合腔上腔壁上转动连接有气压轴，所气压轴下端固定连接有气压锥齿轮，所气压锥齿轮左端与所述控制锥齿轮啮合，所述啮合腔右腔壁上还转动连接有蜗杆，所述蜗杆右端贯穿所述啮合腔且伸入到所述右管道内的所述传动腔内，所述蜗杆左端位于所述啮合腔内部通过花键连接有连动锥齿轮，所述连动锥齿轮右端开有开口向右的连动槽，所述连动槽内滑动连接有连动滑块，所连动滑块与所述啮合腔与腔壁之间固定有连动弹簧，所述连动滑块右端还固定有连动拉绳，所述左管道右端与所述右管道左端均开有连通外部的连接槽，所述连接槽内均滑动连接有连接滑块，所述连接滑块连通外部的一端均固定有连接环，所述连接环之间通过连接杆连接，所述连动拉绳右端固定连接在所左管道内的连接滑块左端，所述探测拉绳左端固定在所述右管道内的连接滑块右端，所述气压轴上端贯穿所述通气管道且伸入到所述打气腔内，所述气压轴上端位于所述打气腔内部分固定连接有凸轮，所述打气腔内还固定有气压挡板，所述气压挡板内滑动连接与气压杆，所述气压杆右端与所述气压挡板之间固定有气压弹簧，所述气压杆左端固定有气压活塞，所述打气腔左端右端上腔壁均设有连通外部的通气管道，所述通气管道内设有第一单向阀，所述打气腔左腔壁上还设有打气管道，所述打气管道内设有第二单向阀,所述左管道内部通道上腔壁上开有开口向下的限位槽，所述限位槽内滑动连接有限位滑块，所述限位滑块上端与所述限位槽上腔壁之间固定有限位弹簧，所述限位槽上端固定有限位拉绳，所述限位槽上端还设有第一触发器。
3.根据权利要求1一种可自动调节流量并清堵的排水装置，其特征在于：所述清堵机构包括所述清堵腔右侧设有开关腔，所述清堵腔上端右腔壁上滑动连接有下端设有齿的上齿板上齿板，所述上齿板上齿板右端贯穿所述清堵腔且伸入所述开关腔内，所述开关腔右腔壁上还开有开口向左的上齿槽，所述开关腔下腔壁上固定有左管道气缸，所述上齿板上齿板滑动连接在所述左管道气缸上端，所述开关腔前后腔壁上还转动连接与左管道开关轴，所述左管道开关轴上固定有开关齿轮，所述左管道气缸内滑动连接有右端上端面设有齿的左管道下齿板，所述左管道下齿板上端与所述开关齿轮啮合，所述左管道下齿板右端贯穿所述左管道气缸且伸人到所述开关腔内，所述左管道下齿板左端与所述左管道气缸内部所述气缸腔之间固定有充气弹簧，所述开关腔右腔壁上还开有开口向左的左管道下齿槽，所述左管道下齿板滑动连接在所述左管道下齿槽内，所述打气管道连通所述左管道气缸内，所述左管道气缸内左右两端均设有连通所述清堵腔的泄压管道，所述泄压管道内右腔壁上开有开口向左的左管道泄压槽，所述左管道泄压槽内滑动连接有左管道泄压滑块，所述左管道泄压滑块右端与所述左管道泄压槽右腔壁之间固定有左管道泄压弹簧，所述限位拉绳右端固定在所述左管道泄压滑块右端面上。
4.根据权利要求1一种可自动调节流量并清堵的排水装置，其特征在于：所述打气机构包括转动连接在所述调速轴右端且位于所述传动腔内部分的调速齿轮，所述调速齿轮下侧所述传动腔前后腔壁上还转动连接有传动轴，所述传动轴前端还固定有传动齿轮，所述传动轴后端固定有第一带轮，所述传动腔下端前腔壁上转动连接有从动轴，所述从动轴后端固定连接有第二带轮，所述第一带轮与所述第二带轮之间通过所述皮带连接，所述从动轴前端贯穿所述传动腔且伸入到所述右管道内部通道下侧的水轮槽内，所述从动轴前端位于所述右管道内部通道下侧的水轮槽内部分固定有水轮，所述调速轴后端位于所述右管道内部通道上侧的水轮槽内固定也固定有水轮，所述蜗杆右端位于所述传动腔内部分固定有蜗轮，所述蜗轮与所述调速轴啮合。
5.根据权利要求1一种可自动调节流量并清堵的排水装置，其特征在于：初始状态所述右管道内部通道左端的隔断环位于右管道内部且按压所述启动滑块，且所述启动滑块接触所述左管道第二触发器时与所述左管道第二触发器吸合，当所述第一触发器被触发时，所述左管道第二触发器与所述启动滑块停止吸合。
说明书
一种可自动调节流量并清堵的排水装置
技术领域
本发明涉及排污管道领域，具体为一种可自动调节流量并清堵的排水装置。
背景技术
排污管道时城市地下水疏通的重要手段，排污管道之间相互构成排污系统，在城市建设中占据重要地位。
现阶段，一般的排污管道都是利用管道之间的高度差进行排水，但是在排污系统中，由于管道的相互交错导致部分管道之间排水流畅度不够或者排水速度较慢，在城市需要大规模排污时，可能由于排污速度慢而引起水位堵塞居高不下的现象，且排污管道由于污水中含有较多杂质，极易对管道造成堵塞。
发明内容
本发明要解决的技术问题是提供一种可自动调节流量并清堵的排水装置，克服需要靠管道高低差和管道直径来控制排量速度的问题，同时能够解决管道内堵塞的问题，大大提高排污效率，保证了城市排污系统的顺畅。
本发明是通过以下技术方案来实现的。
本发明的一种可自动调节流量并清堵的排水装置，包括左管道和右管道，所述左管道和右管道内部均连通左管道排污水管，所述左管道内上半部分设有打气腔，所述左管道左端上腔壁上开有开口向下的控制腔，所述左管道左端下腔壁上开有开口向上的清堵腔，所述右管道内设有电动机，所述电动机后侧设有调速腔，所述调速腔后侧设有传动腔，所打气腔内设有控制机构，所述清堵腔内设有清堵机构，所述电动机内设有调速机构，所述传动腔内设有打气机构，所述打气机构包括转动连接在所述调速腔内的动力轴，所述动力轴前端端动力连接与电动机，所动力轴后端固定连接有第一调速轮，所述第一调速轮下侧所述调速腔前后腔壁上从上到下分别转动连接有中间轴和调速轴，所述中间轴上通过花键连接有中间轮，所述中间轮后端所述中间轴上还转动连接有液位滑块，所述液位滑块与所述中间轴转动连接，所述液位滑块后端有所述调速腔后腔壁之间固定有液位弹簧，所述液位滑块后端还固定有液位拉绳，所述调速轴前端固定连接有第二调速轮，所述调速腔后端所述右管道内部连通所述左管道排污水管的通道上下腔壁上均开有指向所述左管道排污水管中心方形的水轮槽，所述调速轴后端贯穿所述调速腔且贯穿所述右管道上端的水轮槽，所述调速轴后端还伸入到所述传动腔内，所述右管道内部通道左端上下腔壁上转动连接有液位杆，所述右管道内部通道上侧还设有探测腔，所述液位杆上端贯穿所述右管道内部通道上腔壁且伸入到所述探测腔内，所述液位杆是端位于所述探测腔内部分固定连接有探测齿轮，所述探测齿轮右端啮合有探测齿板，所述探测腔前腔壁上开有开口向后的探测槽，所述探测槽内滑动连接有探测滑块，所述探测滑块后端固定在所述探测齿板前端，所述探测滑块前端与所述探测槽前腔壁之间固定有探测弹簧，所述探测滑块上端还固定有探测拉绳，所述液位杆位于所述右管道内部通道部分滑动连接有液位套筒，所述液位拉绳右端固定连接在所述液位套筒上端，所述液位套筒转动连接有浮力环，所述浮力环上固定有桨叶，所述浮力环通过花键连接在所述液位杆上，所述右管道内部通道左右两端和所述左管道内部通道左端均设有中间固定有筛网的隔断环，所述右管道左端的隔断环上端通过螺纹连接有丝杠，所述丝杠左端贯穿所述左管道左端的隔断环，所述左管道左端的隔断环与所述丝杠之间转动连接，所述丝杠左端还固定连接有从动齿轮，所述右管道内部通道左端上腔壁上开有开口向下的启动槽，所述启动槽内滑动连接有启动滑块，所述启动滑块上端有所述启动槽上腔壁之间固定有启动弹簧，所述启动槽上腔壁上还设有左管道第二触发器，所述启动槽右腔壁上还设有感应器。
进一步的，所述控制机构包括转动连接在所述控制腔左右腔壁上的控制轴，所述控制轴左端转动连接有控制套筒，所述控制套筒左端设有左管道磁铁，所述控制腔左腔壁上设有电磁铁，所述控制套筒与所述控制腔左腔壁之间固定有控制弹簧，所述控制套筒右端转动连接有移动齿轮，所述移动齿轮通过杆连接有控制齿轮，所述移动齿轮和所述控制齿轮均通过花键连接在所述控制轴上，所述控制腔下端左腔壁上还转动连接有换向轴，所述换向轴右端固定有换向齿轮，所述换向齿轮与所述从动齿轮啮合，所述控制齿轮也与所述从动齿轮啮合，所述控制腔右侧还设有啮合腔，所述控制轴右端贯穿所控制腔且伸入到所述啮合腔内，所述控制轴右端位于所述啮合腔内部分固定连接有控制锥齿轮，所述啮合腔上腔壁上转动连接有气压轴，所气压轴下端固定连接有气压锥齿轮，所气压锥齿轮左端与所述控制锥齿轮啮合，所述啮合腔右腔壁上还转动连接有蜗杆，所述蜗杆右端贯穿所述啮合腔且伸入到所述右管道内的所述传动腔内，所述蜗杆左端位于所述啮合腔内部通过花键连接有连动锥齿轮，所述连动锥齿轮右端开有开口向右的连动槽，所述连动槽内滑动连接有连动滑块，所连动滑块与所述啮合腔与腔壁之间固定有连动弹簧，所述连动滑块右端还固定有连动拉绳，所述左管道右端与所述右管道左端均开有连通外部的连接槽，所述连接槽内均滑动连接有连接滑块，所述连接滑块连通外部的一端均固定有连接环，所述连接环之间通过连接杆连接，所述连动拉绳右端固定连接在所左管道内的连接滑块左端，所述探测拉绳左端固定在所述右管道内的连接滑块右端，所述气压轴上端贯穿所述通气管道且伸入到所述打气腔内，所述气压轴上端位于所述打气腔内部分固定连接有凸轮，所述打气腔内还固定有气压挡板，所述气压挡板内滑动连接与气压杆，所述气压杆右端与所述气压挡板之间固定有气压弹簧，所述气压杆左端固定有气压活塞，所述打气腔左端右端上腔壁均设有连通外部的通气管道，所述通气管道内设有第一单向阀，所述打气腔左腔壁上还设有打气管道，所述打气管道内设有第二单向阀,所述左管道内部通道上腔壁上开有开口向下的限位槽，所述限位槽内滑动连接有限位滑块，所述限位滑块上端与所述限位槽上腔壁之间固定有限位弹簧，所述限位槽上端固定有限位拉绳，所述限位槽上端还设有第一触发器。
进一步的，所述清堵机构包括所述清堵腔右侧设有开关腔，所述清堵腔上端右腔壁上滑动连接有下端设有齿的上齿板上齿板，所述上齿板上齿板右端贯穿所述清堵腔且伸入所述开关腔内，所述开关腔右腔壁上还开有开口向左的上齿槽，所述开关腔下腔壁上固定有左管道气缸，所述上齿板上齿板滑动连接在所述左管道气缸上端，所述开关腔前后腔壁上还转动连接与左管道开关轴，所述左管道开关轴上固定有开关齿轮，所述左管道气缸内滑动连接有右端上端面设有齿的左管道下齿板，所述左管道下齿板上端与所述开关齿轮啮合，所述左管道下齿板右端贯穿所述左管道气缸且伸人到所述开关腔内，所述左管道下齿板左端与所述左管道气缸内部所述气缸腔之间固定有充气弹簧，所述开关腔右腔壁上还开有开口向左的左管道下齿槽，所述左管道下齿板滑动连接在所述左管道下齿槽内，所述打气管道连通所述左管道气缸内，所述左管道气缸内左右两端均设有连通所述清堵腔的泄压管道，所述泄压管道内右腔壁上开有开口向左的左管道泄压槽，所述左管道泄压槽内滑动连接有左管道泄压滑块，所述左管道泄压滑块右端与所述左管道泄压槽右腔壁之间固定有左管道泄压弹簧，所述限位拉绳右端固定在所述左管道泄压滑块右端面上。
进一步的，所述打气机构包括转动连接在所述调速轴右端且位于所述传动腔内部分的调速齿轮，所述调速齿轮下侧所述传动腔前后腔壁上还转动连接有传动轴，所述传动轴前端还固定有传动齿轮，所述传动轴后端固定有第一带轮，所述传动腔下端前腔壁上转动连接有从动轴，所述从动轴后端固定连接有第二带轮，所述第一带轮与所述第二带轮之间通过所述皮带连接，所述从动轴前端贯穿所述传动腔且伸入到所述右管道内部通道下侧的水轮槽内，所述从动轴前端位于所述右管道内部通道下侧的水轮槽内部分固定有水轮，所述调速轴后端位于所述右管道内部通道上侧的水轮槽内固定也固定有水轮，所述蜗杆右端位于所述传动腔内部分固定有蜗轮，所述蜗轮与所述调速轴啮合。
进一步的，初始状态所述右管道内部通道左端的隔断环位于右管道内部且按压所述启动滑块，且所述启动滑块接触所述左管道第二触发器时与所述左管道第二触发器吸合，当所述第一触发器被触发时，所述左管道第二触发器与所述启动滑块停止吸合。
本发明的有益效果：装置结构简单，操作便捷，该装置在使用时，可以通过使用该装置实现根据管道内的水位高度自动控制排污速度，同时当管道内堵塞时能够自动对管道内堵塞物进行清除，从而能有效保证排污的效率。
（发明人：刘柏虎）
